航空发动机机身后置安装固定支架结构

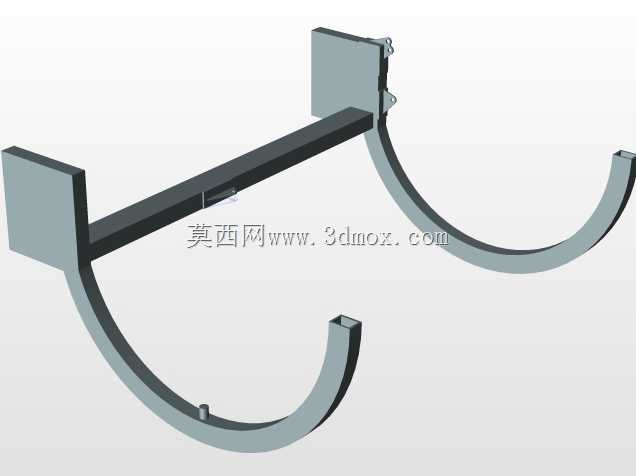

该结构为航空动力系统配套的专用安装承力构件，主要应用于小型通用航空器、轻型实验类飞行器的动力系统布局场景，针对发动机后置的气动布局方案设计，承担发动机与机身主体之间的载荷传递、位置固定功能，是保障动力系统运行稳定性、隔绝发动机振动向机身传递的核心连接部件。在实际飞行场景中，该安装结构需要同时承受发动机运行产生的持续振动、不同飞行姿态下的惯性载荷、气流扰动带来的交变冲击力，还要适配机身尾部的气动外形轮廓，避免突出结构带来额外的飞行阻力，因此在结构设计上采用了双侧弧形抱箍配合横向连接梁、端部安装支座的组合形式。设计过程中优先考量载荷传递路径的合理性，两端的方形安装支座通过紧固件与机身尾部的承力框刚性连接，支座与横向连接梁采用一体化过渡结构减少应力集中点，双侧弧形抱箍的曲率完全匹配发动机机匣的外轮廓尺寸，抱箍端部设置的连接耳片通过紧固件实现环抱锁紧，能够保证发动机安装后同轴度偏差控制在极小范围内，避免运行过程中出现偏磨、振动超限的问题。从安装边界来看，横向连接梁的长度适配机身尾部两个承力安装点的间距，弧形抱箍的合围直径匹配对应排量航空活塞发动机的机匣外径，安装支座上的连接孔位按照机身承力框的标准孔距排布，现场安装时无需对机身结构做额外打孔修改，直接通过标准紧固件即可完成装配。结构整体采用等强度设计思路，在承力较大的连接梁与支座过渡位置做了加厚处理，抱箍主体在保证环抱抱紧力的前提下做了局部挖空减重，兼顾结构强度与航空器的轻量化要求，抱箍内侧预留有缓冲垫安装槽位，装配时可加装橡胶缓冲垫进一步衰减发动机振动向机身的传递，提升飞行过程中的驾乘舒适性，同时避免长期交变振动导致紧固件松动的风险。该结构的外形轮廓完全贴合机身尾部的曲面造型，安装后不会突出机身蒙皮轮廓，能够保证机身尾部气动外形的连续性，减少飞行过程中的压差阻力，适配低速通用飞行器的气动设计要求。
