金属丝棒剪切工装夹具结构设计

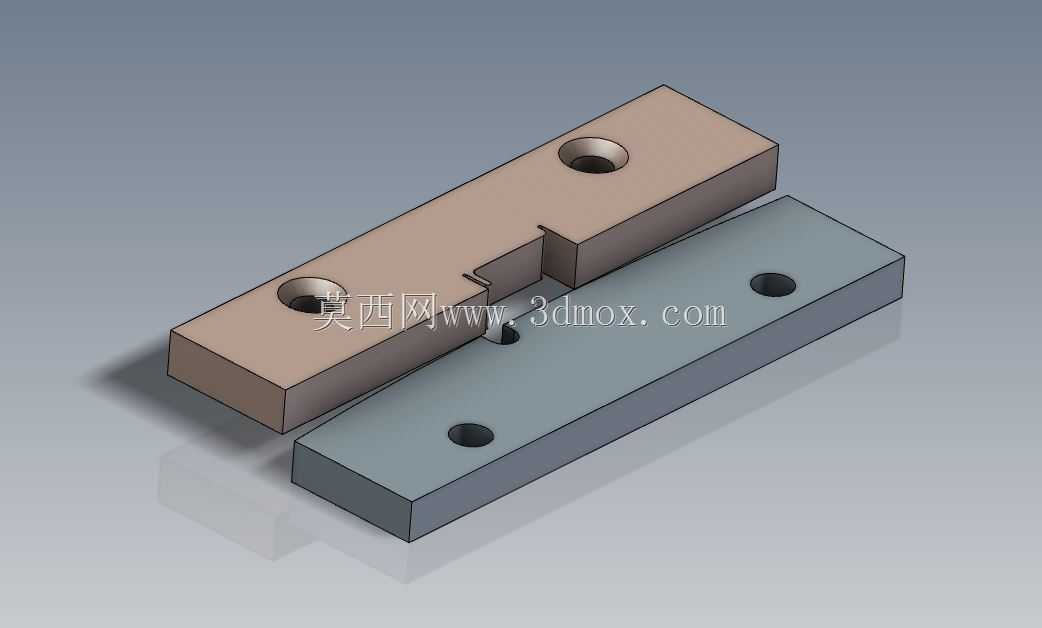

该款剪切工装主要面向小直径金属丝、细金属棒的定长裁切作业场景，常见应用于五金制品加工车间的线材预处理工位、电子元器件引脚裁切工序、首饰加工的贵金属丝料下料环节，可适配铜丝、铁丝、铝丝及小直径硬质合金棒的精准切断需求，替代传统手工斜口钳裁切的作业方式，大幅提升裁切端面的平整度与尺寸一致性，降低操作人员的劳动强度。工装整体采用上下对合的分体式块体结构设计，上模块与下模块均采用矩形长条式构型，整体结构紧凑无多余外凸结构，可直接固定安装于常规手动压力机、小型气动冲床的工作台面，无需额外定制适配安装板，适配多数常规小型冲压设备的装夹边界。上模块设置有两个沉头安装孔，可通过内六角螺栓直接与压力机的压头滑块连接固定，下模块设置三个沉头安装孔，可稳定锁附在设备工作台的T型槽位上，安装后上下模块的对位精度可通过模块自带的凹凸卡位结构实现自动找正，无需反复调校对位间隙。模块的裁切刃口采用嵌合式设计，上下模块合模时，卡位结构先对送入裁切工位的金属丝棒进行径向定位，避免裁切过程中线材偏移导致的切口歪斜，刃口间隙根据常见加工线材的直径范围做了优化设置，裁切0.5-3mm直径的金属线材时，可实现无毛刺剪切，切口端面垂直度偏差控制在极小范围内，无需后续二次打磨修边处理。设计过程中充分考虑了工装的耐用性需求，模块主体采用合金工具钢材质做整体淬火处理，刃口部位硬度可达HRC58-62，可承受长期高频次的裁切冲击载荷，同时上下模块的刃口部位做了可拆换的预留设计，长期使用刃口磨损后，仅需更换对应刃口镶块即可恢复裁切精度，无需整体更换工装主体，大幅降低了生产现场的工装维护成本。工装的进料槽采用开式缺口设计，操作人员可快速将待裁切的金属丝棒沿槽位送入指定裁切位置，配合设备的行程限位装置，可快速实现不同长度规格的线材批量裁切，单工位单次裁切作业的耗时可控制在1秒以内，相比手工裁切作业效率提升4倍以上，同时可避免手工裁切时刃口打滑导致的工伤风险，提升小规格金属线材下料工序的作业安全性。
