汽轮机第二三级配套叶片结构设计

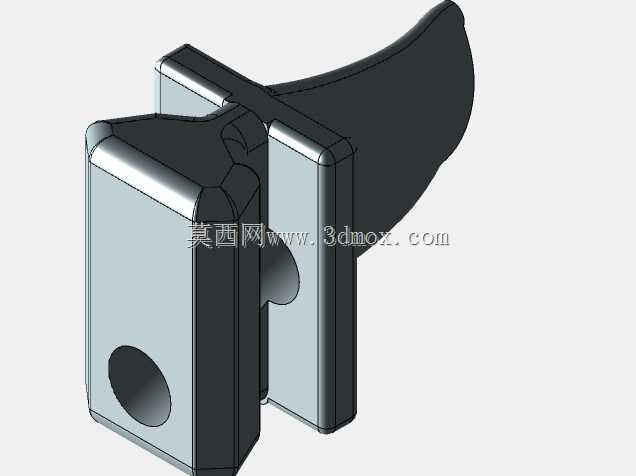

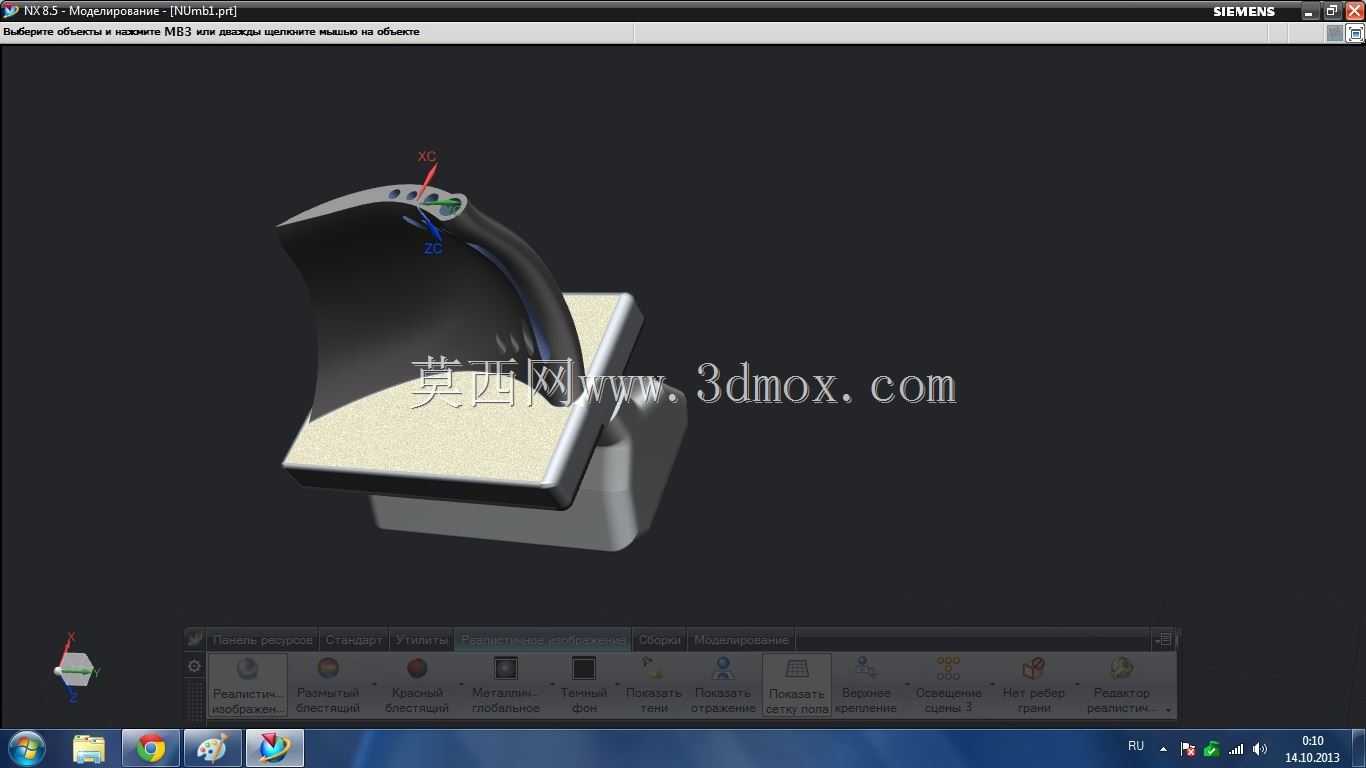

该叶片是汽轮机组通流系统的核心做功部件，主要应用于火电、核电及工业驱动类汽轮机组的第二级或第三级通流段，承担着将高温高压蒸汽携带的热能转化为转子旋转机械能的核心作用，是决定机组整体循环效率与运行稳定性的关键零件。在实际运行场景中，该级叶片处于蒸汽完成第一级喷嘴膨胀降压后的流道区间，蒸汽参数相较于调节级更为平稳，但仍需承受持续的高速汽流冲击、交变蒸汽激振力以及转子高速旋转带来的离心载荷，其结构设计的合理性直接关系到机组的连续运行时长与通流效率表现。从功能特性来看，该叶片采用变截面扭向造型设计，叶身型线沿叶高方向按照等环量流场设计规律进行扭转过渡，能够适配不同叶高位置的蒸汽圆周速度差异，减少汽流在叶栅通道内的二次流损失与端部涡流损耗，提升蒸汽能量的转化效率；叶根部分采用与轮缘槽型匹配的嵌入式安装结构，能够在转子高速旋转时将叶片承受的离心载荷均匀传递到轮盘本体，保证连接结构的长期可靠性；叶顶部位设置有配套的围带贴合结构，运行时相邻叶片的围带可形成整圈阻尼结构，有效耗散叶片振动能量，降低共振风险，同时减少叶顶位置的蒸汽泄漏损失，提升级段通流效率。在设计思路层面，该叶片的型线设计充分结合了对应级段的蒸汽参数、转子额定转速、轮盘直径等边界条件，首先通过通流计算确定不同叶高截面的进汽角、出汽角、型线厚度等核心参数，再通过三维曲面拟合构建连续光滑的叶身实体，避免型线突变带来的应力集中问题；叶根与叶身的过渡区域采用大圆角光滑过渡设计，有效降低该位置的应力集中系数，满足长期交变载荷下的疲劳强度要求。从安装边界来看，该叶片的叶根尺寸与对应轮盘的轮缘槽尺寸完全适配，安装时可沿轮盘轴向顺利嵌入槽道，相邻叶片沿轮盘周向紧密排列形成完整叶栅，整圈叶片安装完成后可通过配套的锁紧结构实现轴向固定，防止运行过程中叶片出现轴向窜动；叶身的径向高度严格匹配通流部分的汽缸内壁与转子外缘的径向间隙，保证叶顶与汽缸汽封之间预留合理的运行间隙，既避免运行过程中热膨胀导致的叶顶碰磨，又能将叶顶漏汽量控制在合理范围内，保障机组的运行效率与安全。
