工业作业平台配套钢结构桁架装置

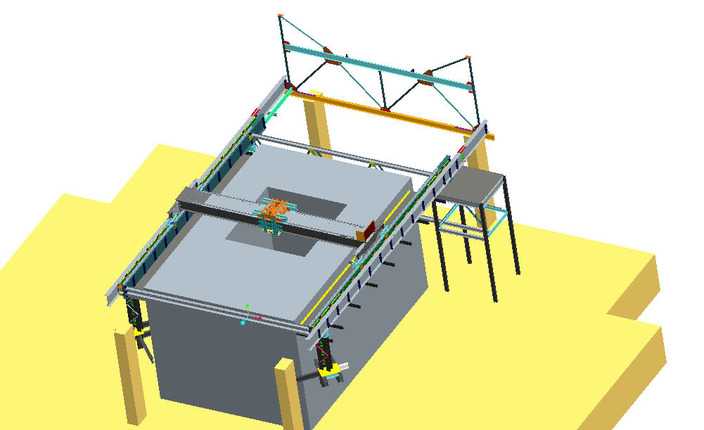

本作品为工业作业场景配套的钢结构桁架装置三维模型，采用Pro/Engineer软件完成全参数化建模，建模过程严格遵循钢结构设计的力学逻辑与装配规范，所有构件尺寸均参考实际工业场景的通用规格设定，保证模型具备实际生产参考价值。建模阶段首先搭建整体空间定位基准，以底部方形作业工位为核心，确定两侧纵向导轨梁、顶部横向桁架的安装基准面，逐一绘制各型钢构件的截面草图，通过拉伸、扫描等基础特征生成单根构件实体，再依据装配约束完成整体拼接，所有连接节点均还原实际钢结构的焊接、螺栓连接位置，未做简化省略，保证结构逻辑的完整性。材质渲染阶段，为不同功能构件匹配对应工业材质：主体承重型钢采用哑光深灰色钢材材质，还原热轧型钢的表面质感；顶部横向走行轨道采用亮面金属材质，区分轨道与承重框架的功能差异；底部支撑立柱采用浅黄木纹材质模拟现场临时支撑结构，作业平台周边的黄色防护区域采用高饱和度哑光黄材质，还原工业现场安全区域的标识规范；附属的小型操作平台采用黑色金属支腿搭配灰色台面材质，各材质的粗糙度、反光度参数均经过反复调试，渲染效果贴近真实工业现场的视觉表现。结构设计上，整体采用双侧纵向导轨搭配顶部横向桁架的布局，纵向导轨沿作业工位两侧延伸，为移动作业机构提供稳定的走行路径，顶部桁架采用三角形腹杆结构，在减轻整体自重的同时保证横向跨度内的结构刚度，可承受移动作业机构的动载荷与静载荷；底部设置多根竖向支撑立柱，将上部结构的载荷均匀传导至地面，侧边附属的小型操作平台与主框架刚性连接，为操作人员提供近距离作业的站位空间，所有构件的截面规格均经过受力合理性校验，避免出现结构冗余或强度不足的设计问题。设计思路围绕工业现场的实际作业需求展开，核心是为跨工位的移动作业设备提供稳定的承载与走行基础，整体结构兼顾承重性能、安装便捷性与现场适配性，可直接作为钢结构厂房内工位改造、自动化作业线搭建的设计参考，模型所有构件均为可编辑参数化实体，可根据实际工位尺寸、载荷需求快速调整构件规格与整体跨度，适配不同的工业应用场景。
