手轮式长轴传动转向操控结构设计

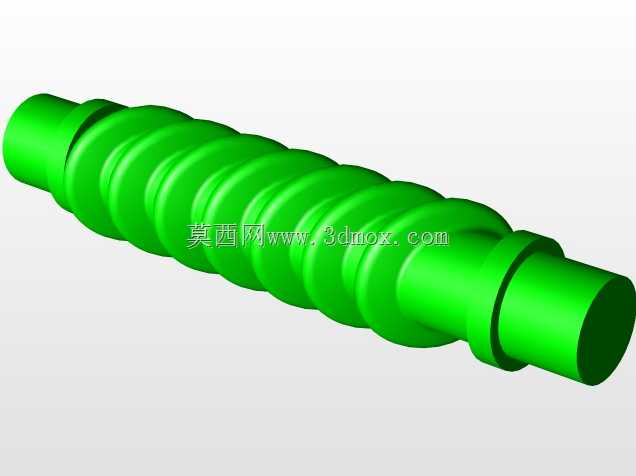

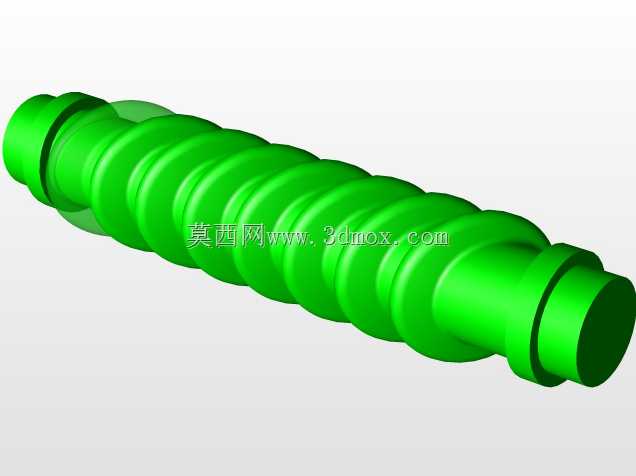

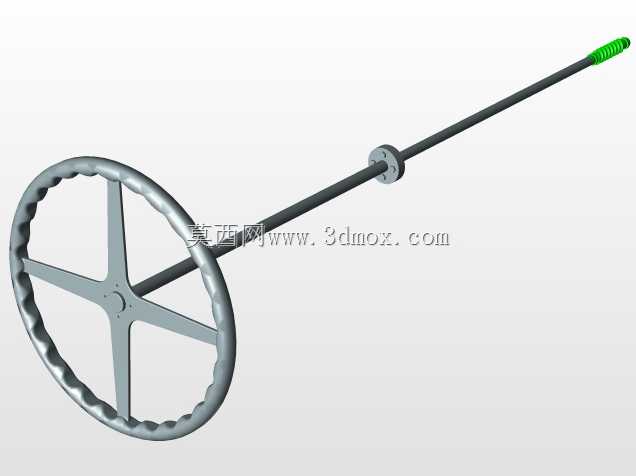

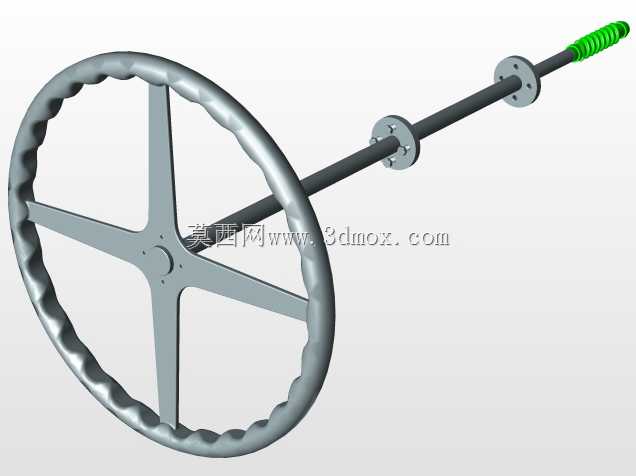

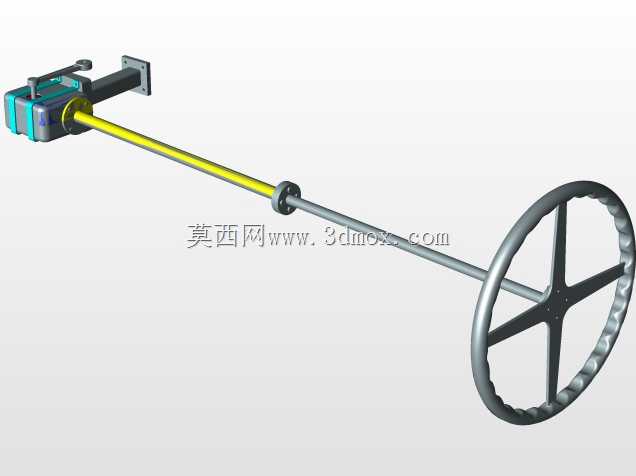

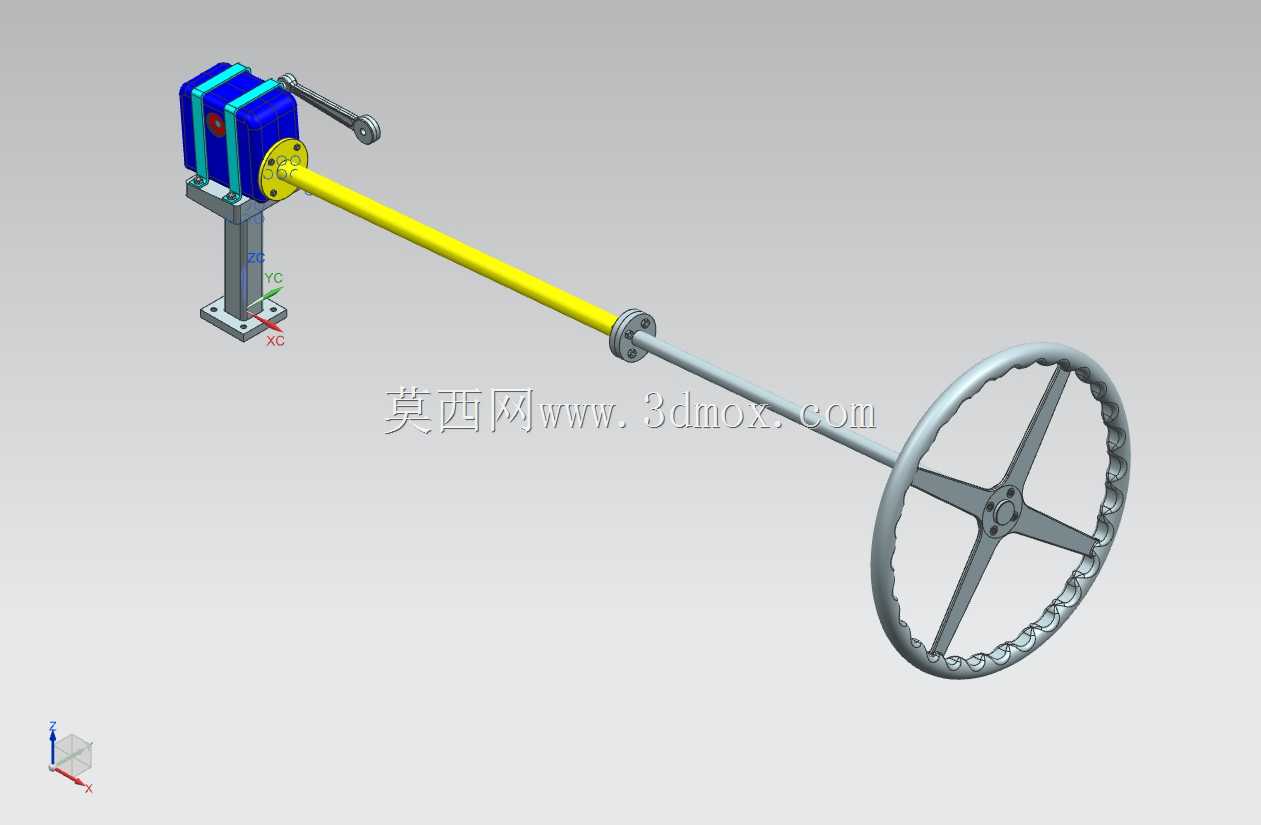

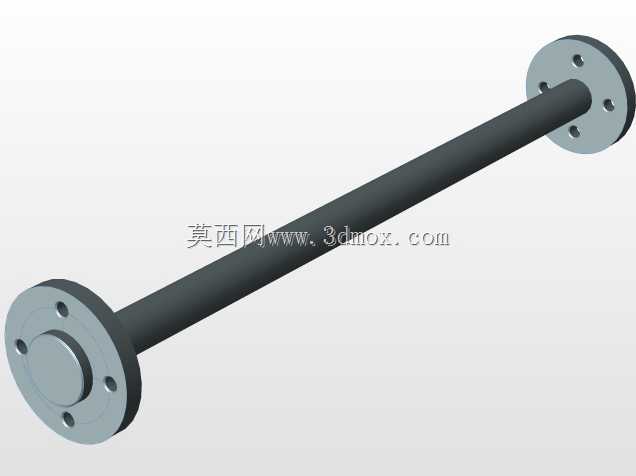

该转向操控结构主要应用于中小型工业设备、农用作业机械、专用作业车辆的转向操控环节，可适配需要人工手动输入转向指令、通过长距离轴系传递操控力矩的作业场景，能够在驾驶位、操控位与转向执行端存在一定间距的设备布局中，稳定传递操控力，实现转向动作的精准控制。在实际使用过程中，操作人员转动端部的手轮即可输入操控力矩，力矩通过中间的传动长轴传递至末端的执行连接端，带动转向执行机构完成对应角度的偏转，整套结构传动路径直接，力矩传递损耗低，手动操控的反馈感清晰，能够让操作人员直观感知转向负载的变化，便于精准控制转向幅度。从功能特性来看，手轮外圈采用波浪形防滑轮廓设计，即使操作人员佩戴劳保手套操作，也能获得足够的握持摩擦力，避免施力过程中出现打滑脱手的问题；四辐式的轮辐结构在保证整体结构强度的前提下，有效降低了手轮自身的重量，减少了长时间操控的疲劳感；传动长轴上设置的两组带安装孔的法兰盘，是整套结构的安装定位基准，安装时可通过法兰盘将长轴固定在设备的机架支撑位上，保证长轴转动过程中的同轴度，避免长轴高速转动或者大扭矩传递时出现径向晃动；轴端的绿色防护套结构，既可以对轴端的连接部位起到防尘防异物侵入的作用，也能作为安装对位的视觉标识，方便装配时快速识别连接端位置。在设计思路上，整套结构优先考虑手动操控的人机工程学需求，手轮的直径尺寸适配成年人手臂转动的施力范围，无需过大的握力即可输出足够的转向力矩；传动长轴的长度可根据不同设备的操控位与执行端的间距进行适配调整，法兰盘的安装孔位采用通用的圆周均布设计，能够适配多数常规设备的机架安装孔位，降低配套改装的适配成本；整体结构没有复杂的异形零部件，所有部件都可采用常规的机械加工工艺完成生产制造，后期维护时仅需对法兰盘处的转动支撑部位定期加注润滑脂即可，维护成本极低。在安装边界方面，整套结构的安装需要预留与长轴长度匹配的轴向安装空间，手轮转动范围内不能有其他设备部件干涉，法兰盘的安装支撑面需要保证足够的平面度，避免安装后长轴出现弯曲应力，影响转动的顺畅度，轴端连接部位需要与转向执行机构保持同轴连接，避免出现偏载导致的轴系磨损加剧问题。
