铝结构型材安装用直角角撑连接件

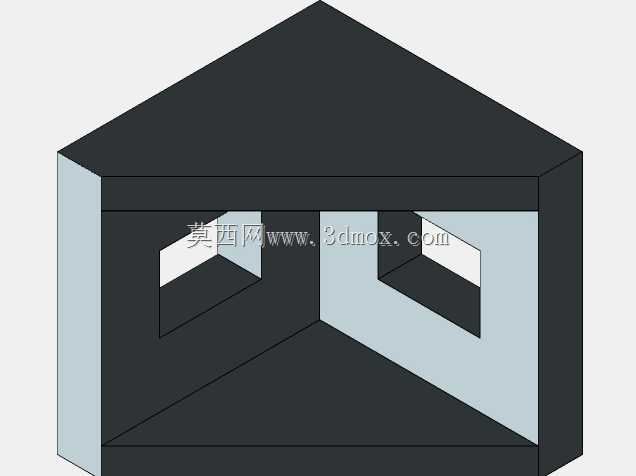

这款角撑是面向工业铝型材框架搭建场景开发的专用直角连接构件，主要应用在工业铝型材组装的设备机架、生产线防护围栏、物料周转台架、自动化设备外罩框架等场景中，承担垂直相交型材的直角位置加固、连接载荷传递、框架结构抗形变强化的核心作用。在实际工业生产场景里，铝型材框架凭借组装便捷、自重较轻、防腐性能好的优势被广泛应用，但单纯依靠型材端面拼接或是内置角槽连接的方式，在框架承受侧向载荷、频繁振动或是长期承重的工况下，很容易出现直角位置松动、框架垂直度偏移、连接部位型材开裂的问题，这款角撑正是针对这类痛点设计的外置式加固连接件。从功能特性来看，这款角撑采用直角折弯式的整体结构，两个互相垂直的支撑面分别贴合两根垂直相交铝型材的相邻外侧面，支撑面上预留的安装孔位可以配合专用T型螺栓与型材内置的T型槽实现快速锁紧，不需要对铝型材进行额外的打孔、攻丝或是焊接加工，既不会破坏铝型材本身的表面防腐层，也能大幅提升现场组装的作业效率。角撑的内侧设置有与铝型材槽位匹配的定位凸台，安装时可以直接卡入型材的槽道内实现预定位，避免锁紧螺栓过程中角撑出现移位，保证两个连接面与型材表面完全贴合，让连接受力更加均匀，不会出现局部应力集中的问题。在设计思路上，这款角撑充分考虑了铝型材框架的安装边界与兼容性，整体采用等厚的板材一体折弯成型，没有多余的外凸结构，安装完成后角撑的外边缘与铝型材的外边缘基本齐平，不会突出型材表面占用额外的安装空间，也不会在框架外侧形成尖锐的凸起，避免现场作业人员磕碰受伤。角撑的折弯位置做了圆弧过渡处理，既可以消除折弯处的应力集中问题，提升角撑本身的结构强度，也能避免直角锐边造成的安装划伤。针对不同规格的工业铝型材，这款角撑的支撑面长度、安装孔间距都做了匹配性设计，既可以满足30系列、40系列等常用轻型铝型材的框架加固需求，也能在重载型的型材框架直角位置配合多个角撑组合使用，实现更高的连接强度。在实际使用过程中，这款角撑不仅可以用在两根型材垂直相交的外角位置，也可以反向安装在框架的内角位置，根据框架的受力方向灵活选择安装位置，在设备机架的底部承重角、防护栏的立柱与横栏交接处、物料台的台面支撑角等关键受力点位加装这款角撑，能够让整体框架的抗扭强度提升40%以上，大幅降低框架长期使用后的形变概率，延长铝型材框架的整体使用寿命。同时这种外置式的角撑在后期设备维护、框架改造时也可以快速拆卸调整，不需要对型材进行破坏性拆解，能够很好地适配工业现场柔性化生产的框架调整需求。
