工业网格安全储物周转金属框

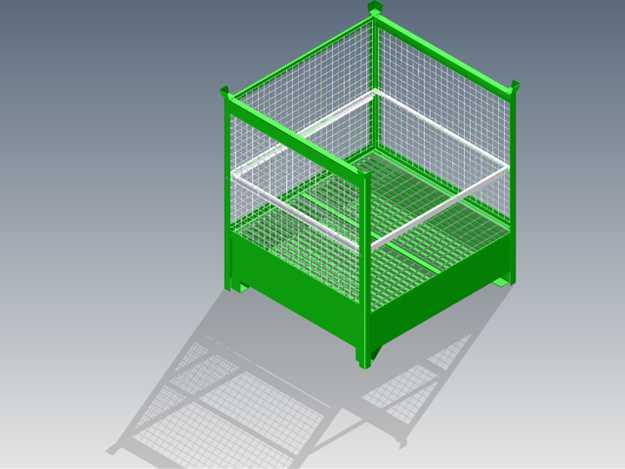

本作品为工业仓储周转用网格金属储物框，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循仓储载具的通用设计规范，对各部件的装配公差、受力结构进行了合理预设。模型整体采用自下而上的装配建模逻辑，首先完成底部承载底座的建模：底座为封闭钣金围边结构，底部设置网格状承载底板，既保证承托强度，又可实现漏尘沥水的实用功能，底座底部预留了标准叉车叉取位与堆叠定位支脚，可适配常规仓储叉车的搬运作业，同时满足多层堆叠存储的空间利用需求。框体四周采用方管作为竖向支撑立柱，立柱顶部设置堆叠导向结构，相邻立柱之间焊接金属网格围网，网格采用等距排布的钢丝焊接结构，在保证围合防护能力的同时，可清晰观察框内物料存储状态，减轻框体整体自重。框体正面设置可向下翻折的活动门结构，活动门采用横向加强筋提升结构强度，翻折后可降低取货高度，方便操作人员存取框内深处的物料，活动门与框体之间采用铰接结构连接，锁止部位设置简易卡扣，可实现关闭后的自动锁止，避免周转过程中门体意外开启导致物料掉落。渲染阶段采用工业级金属材质表现，主体框架赋予亮绿色喷塑金属材质，还原仓储设备常用的表面涂装效果，网格部位赋予细钢丝金属材质，底座底部与支脚部位添加轻微的磨损质感，提升模型的真实感；场景内添加柔和的漫反射环境光，搭配定向主光源投射出清晰的结构阴影，可直观展现框体的通透网格结构与各部件的衔接关系。设计过程中充分考虑了仓储周转场景的实际需求，整体结构兼顾承载强度、操作便利性与可视性，无多余冗余结构，各部件的尺寸比例符合人机工程学要求，可直接用于仓储载具的方案展示、结构验证以及生产加工参考。
