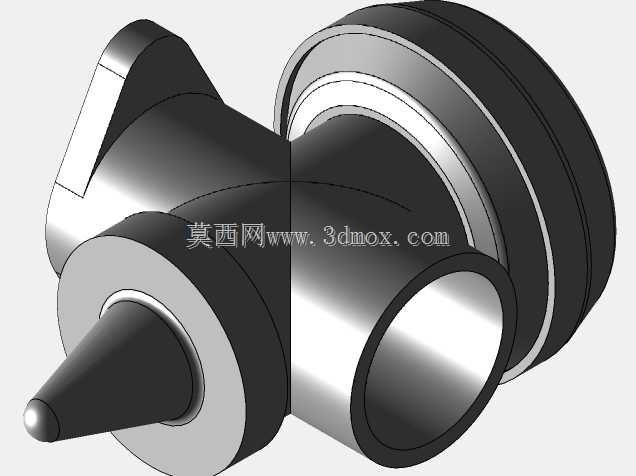

CGT326型机械连接传动构件

该构件属于工业传动系统中的核心连接配套部件，主要应用于中高端动力传输链路的转角衔接场景，常见于精密机床的进给传动单元、自动化生产线的动力转向模组、特种作业车辆的辅助传动机构中，承担不同轴向动力传递路径的转接、支撑与同轴度保持功能，可在持续交变载荷工况下维持传动精度，避免动力传输过程中出现偏载、振动异响等问题。从功能特性来看，该构件采用多轴腔一体化结构设计，一端设置锥形定位导向结构，可在装配过程中实现快速对中，降低安装调试阶段的同轴度校准难度，锥形结构表面做了硬化耐磨处理，能够承受装配时的轴向顶紧力，长期使用不会出现定位面压溃变形的问题；主体的多通腔体结构可容纳多组传动轴承与密封组件，腔体内部预留了润滑脂存储腔道，可在长期运行过程中持续为内部运动副提供润滑，减少维护频次；外侧的多层环形凸台结构一方面作为轴承安装的定位基准面，另一方面可与外部密封端盖配合形成密闭腔体，阻挡外界粉尘、切削液进入传动腔内部，适配车间多尘、多切削液飞溅的复杂作业环境。在设计思路上，该构件优先保障结构刚性与装配兼容性，整体采用等强度壁厚设计，在受力集中的转角衔接位置做了圆弧过渡加厚处理，既避免应力集中导致的构件断裂风险，又尽可能控制整体重量，降低传动链路的额外负载；各安装端面的尺寸公差按照精密传动级要求设定，可适配标准系列的深沟球轴承、接触式密封圈等通用标准件，无需定制特殊规格配件，降低后期运维的配件采购成本。从安装边界来看，构件的最大外圆轮廓适配常规传动箱体的安装开孔尺寸，轴向安装长度预留了端盖、密封垫的装配余量，侧面的定位凸耳结构可与箱体上的定位槽配合实现周向防转，安装时仅需通过螺栓将构件与箱体端面锁紧即可完成固定，无需额外设计复杂的压紧结构，能够大幅缩短装配与后期拆卸维护的作业时长，适配模块化快装的工业设备设计需求。
