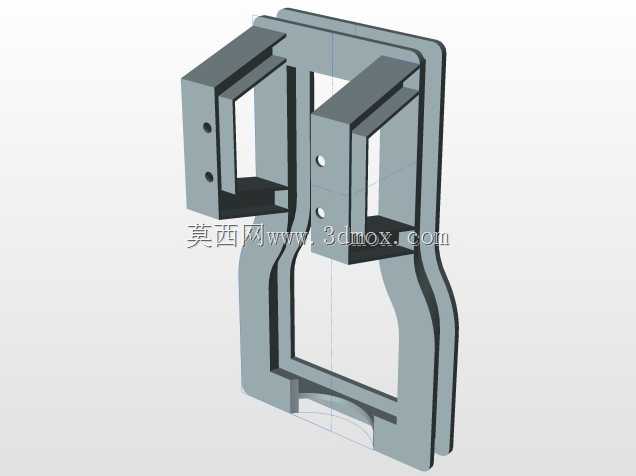

车用发动机配套鼓风机总成结构设计

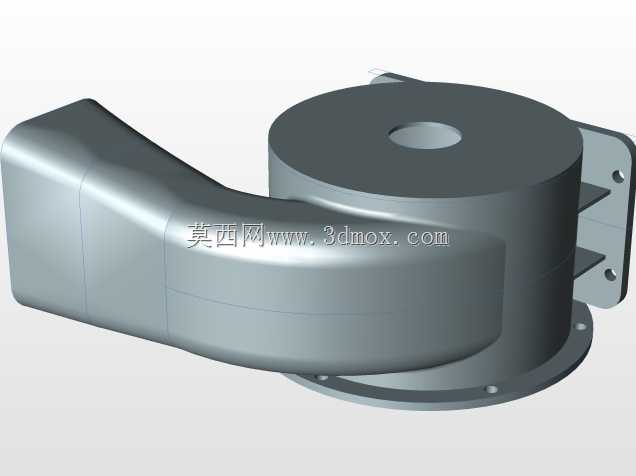

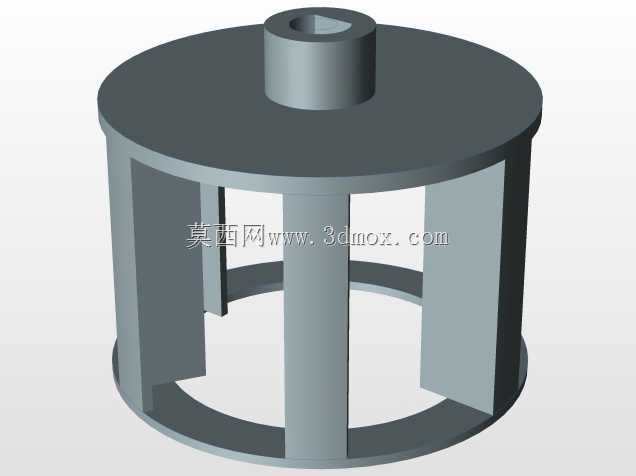

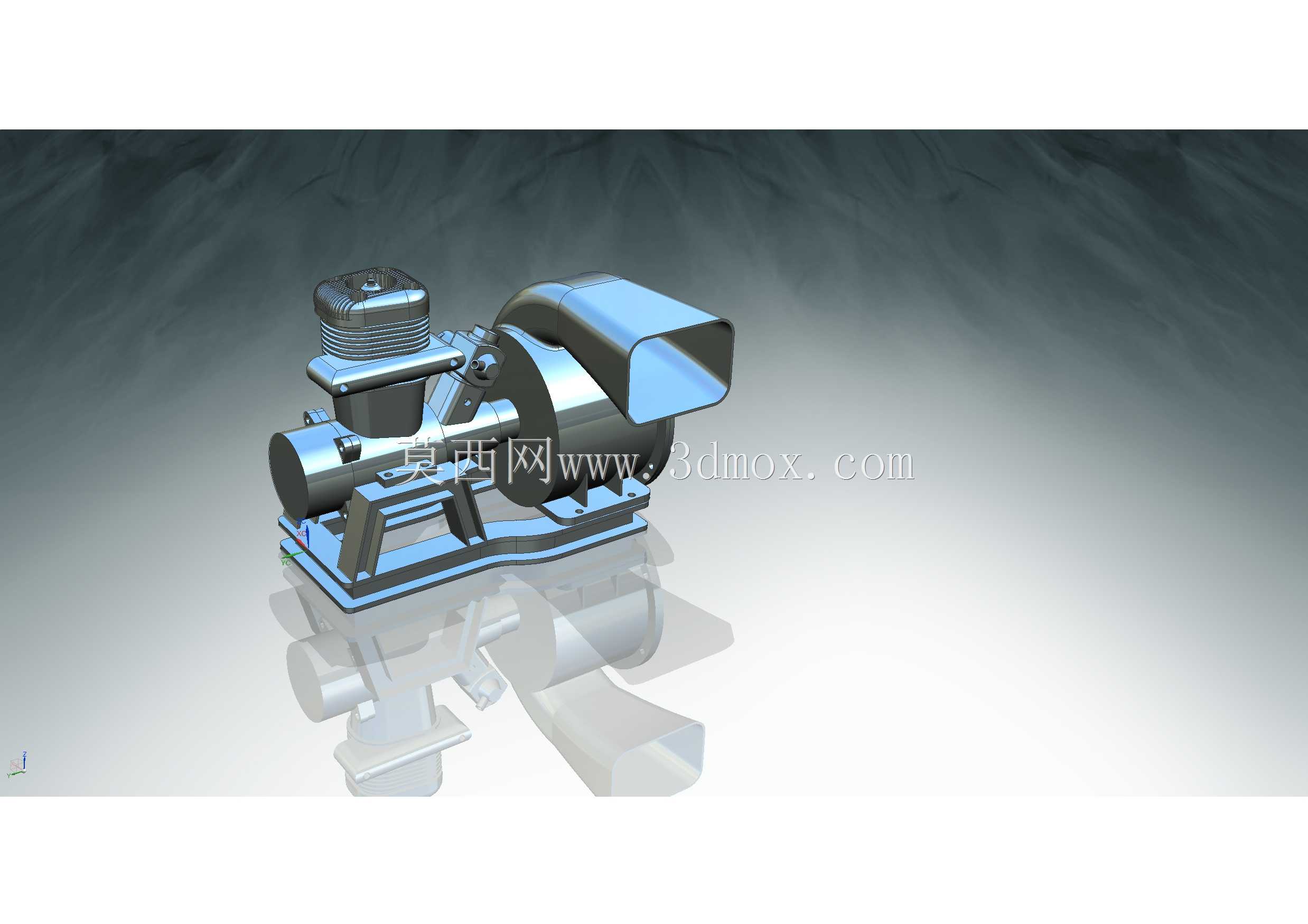

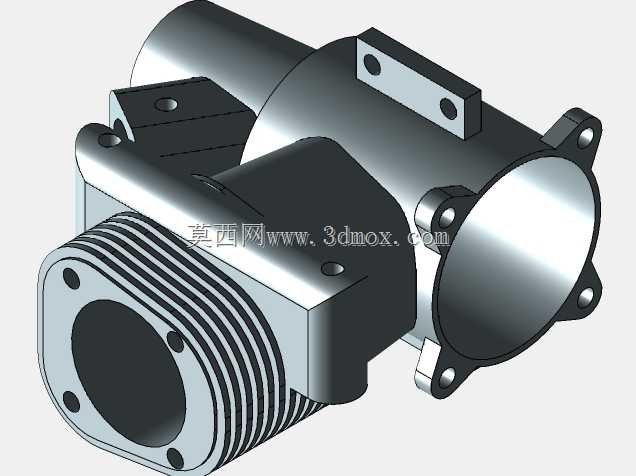

这款鼓风机总成主要配套于小排量内燃发动机，广泛应用在通用动力机械、小型农用作业车辆、园林作业设备以及轻型特种作业装备的动力单元中，核心作用是为发动机进气系统提供稳定的增压气流，同时兼顾发动机舱局部散热送风需求，保障发动机在不同负荷工况下都能获得充足的进气量，维持理想的空燃比，提升燃油燃烧效率，降低不完全燃烧带来的积碳与排放问题。从功能特性来看，该总成采用鼓风腔体与动力输出端直连的集成式结构，省去了额外的传动皮带轮组，既减少了传动过程中的动力损耗，也降低了后续运维过程中传动件磨损更换的频次；鼓风壳采用渐扩式流道设计，气流从侧方进气口进入叶轮腔后，经离心叶轮加速沿蜗壳流道导向排出，出口处设置的导流扁口可以根据安装需求调整送风方向，既可以直连发动机进气歧管，也可以对准发动机缸头散热鳍片进行强制风冷。设计过程中优先考虑了安装适配性与运行稳定性，整体底座采用一体化铸造型支架，支架上预留的四个安装孔位匹配常规通用发动机的缸体侧装点位，安装时不需要对原有发动机缸体进行额外打孔改造，直接通过螺栓即可完成固定；叶轮采用前倾式离心叶片结构，在发动机怠速工况下就能产生足够的送风压头，避免低转速下进气不足导致的动力迟滞，同时叶轮做了整体动平衡校准，运行过程中振动幅度控制在极小范围内，不会与周边的管线、壳体产生共振异响。外形尺寸方面，该总成整体长度控制在适配单缸、双缸小排量发动机的安装边界内，宽度不超出发动机缸体的侧面轮廓，不会额外增加动力单元的整体宽度，安装后鼓风壳的最低位置高于发动机油底壳的最低放油点，不会影响日常机油更换操作；进气端预留了标准的空滤连接接口，可以直接匹配通用型号的泡沫滤芯或纸质空滤，避免未过滤的杂质进入鼓风腔磨损叶轮，或是随气流进入发动机气缸造成缸壁拉伤。整体结构没有冗余的复杂构件，所有连接部位都采用密封垫片做气密处理，减少送风过程中的压力泄漏，在满负荷运行时能够稳定提供符合发动机需求的送风流量，同时自身运行噪音控制在合理区间，不会产生额外的尖锐风噪。
