汽车钣金卡扣式固定支架结构设计

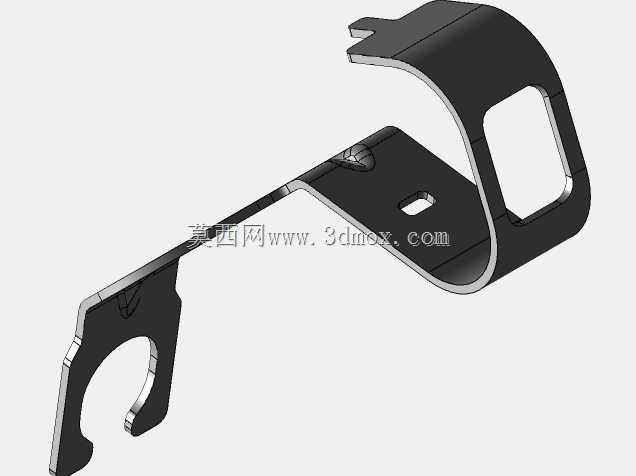

该支架属于汽车车身附属构件范畴，主要应用于乘用车、商用车的车身内部管线、小型功能模块的固定安装场景，常见于发动机舱边缘、驾驶舱内饰板内侧、后备箱侧围等位置，用来替代传统扎带、塑料卡扣实现更稳固的部件定位，避免车辆行驶过程中因振动、颠簸导致被固定件出现移位、异响甚至磨损破损的问题。从功能特性来看，这款支架采用一体化钣金冲压成型结构，整体通过多段弯折形成适配安装空间的异形轮廓，一端设计为带定位孔的平直安装面，可通过螺栓或焊接方式固定在车身钣金的预设安装点位上，保证支架本身的连接强度，能够承受被固定件的静态载荷以及车辆行驶过程中的动态冲击载荷；另一端设计为C型开口卡扣结构，开口处做了圆弧过渡导向处理，无需额外紧固件即可快速卡入对应规格的杆件、管线束或者小型模块的固定柱上，装配效率远高于传统螺丝固定结构，同时卡扣内侧做了贴合被固定件轮廓的弧面设计，卡接后能够形成足够的抱紧力，不会因长期振动出现松脱。中部的弯折段做了弧度优化，既可以避让安装路径上的其他车身构件，避免出现装配干涉，又能通过弯折结构形成一定的弹性形变空间，缓冲车辆行驶过程中传递到被固定件上的振动，提升固定可靠性。支架上开设的方形减重孔在不影响整体结构强度的前提下，有效降低了零件自身重量，符合汽车轻量化的设计趋势，同时减重孔的边缘都做了去毛刺处理，避免划伤装配人员或者磨损被固定的管线外层。在设计思路上，这款支架完全遵循汽车零部件的设计规范，首先根据安装点位的空间边界确定整体的外轮廓尺寸，保证弯折后的支架不会超出车身预留的安装间隙，不会和周边的线束、管路、内饰板产生干涉；安装面的定位孔位置严格匹配车身钣金上的预装孔位，公差控制满足汽车装配的精度要求，确保现场装配时无需额外修配即可直接对位安装；卡扣的开口尺寸、抱紧弧度根据被固定件的外径参数设计，既保证卡接时的推入力处于人工装配的舒适区间，又能保证卡入后的拔出力满足车辆振动工况下的防松要求。整体板材厚度选用适配车身冲压件的常规规格，弯折处的圆角半径符合钣金冲压的工艺要求，不会出现冲压开裂、回弹超差的问题，表面做了发黑防锈处理，能够适应车身内部的温湿度环境，长期使用不会出现锈蚀失效的问题。
