轮式料带输送定位工装结构设计

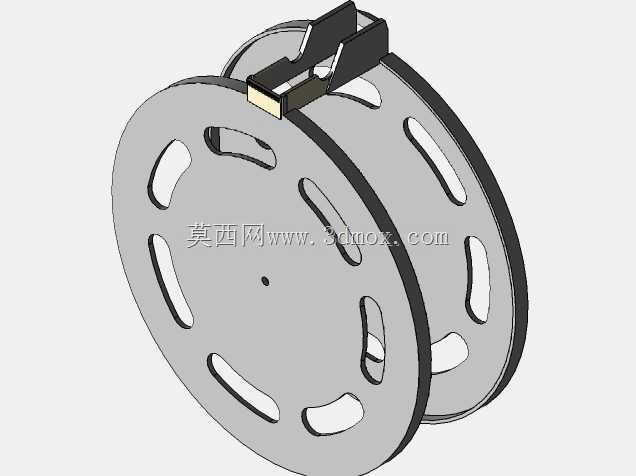

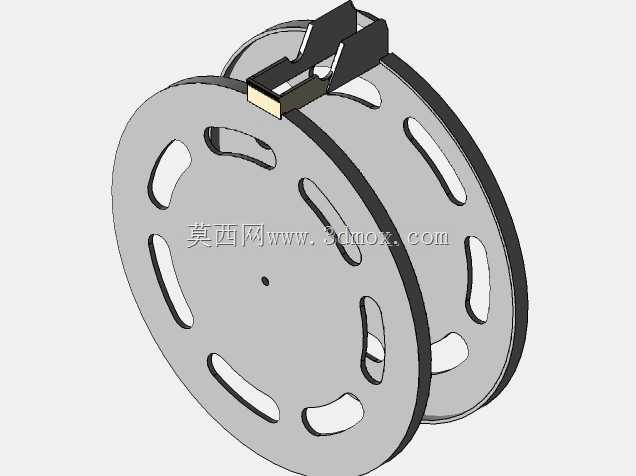

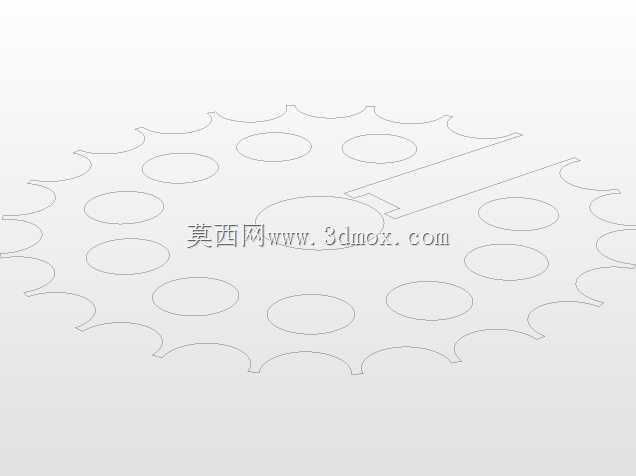

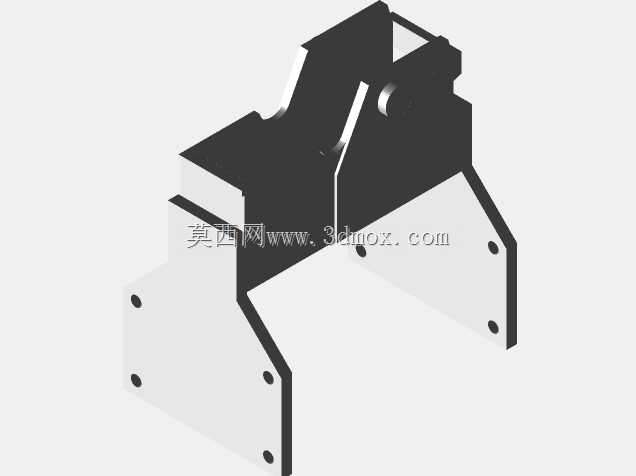

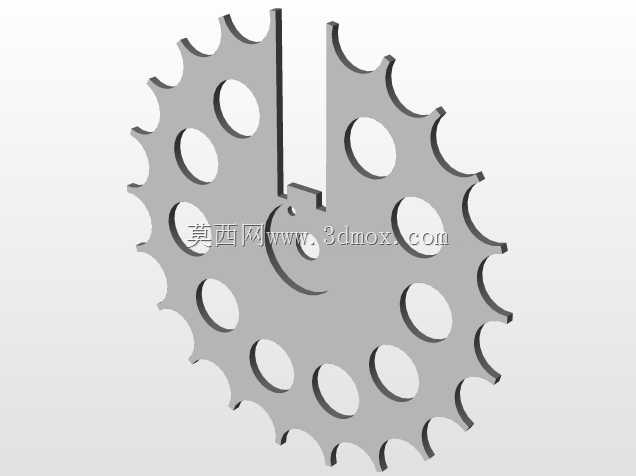

该结构主要应用于轻小型带状物料的自动化送料工序场景，常见于电子元器件贴片加工、小五金冲压连续送料、包装耗材定长输送等生产线环节，承担料卷承托、料带导向、精准送进的核心作用，是连续化加工产线中保障物料输送精度与稳定性的关键配套构件。从实际用途来看，该构件可直接安装在送料机架的对应工位，承托卷绕成盘的带状物料，配合上方的定位夹持块实现料带的步进式送进，避免料带在输送过程中出现偏移、卡滞、拉扯变形等问题，保障下游加工工位的对位精度，减少因送料偏差产生的加工废品。从功能特性来看，该轮盘采用双侧挡边的镂空结构设计，轮盘圆周均匀开设多组长条形镂空槽，在保障轮盘整体结构强度的前提下大幅降低了构件自身重量，减少转动过程中的惯性余量，提升送料启停阶段的响应速度，避免惯性带动料带出现过送问题；轮盘中心设置定位安装孔，可适配标准规格的安装芯轴，转动过程中同轴度偏差小，不会出现轮盘偏摆蹭料的情况；上方配套的夹持定位块采用卡扣式结构，可贴合料带表面实现导向约束，块体预留的避让槽可适配料带上的定位凸点或工艺孔，配合送料驱动机构实现精准的步距送进。从设计思路来看，该结构优先考虑了料卷更换的便捷性，双侧挡边的间距匹配常规宽度的料带规格，料卷安装时可直接套入轮盘，无需额外的紧固件锁合即可依靠挡边实现轴向限位，大幅缩短换料停机时间；轮盘的镂空设计同时兼顾了安装场景的轻量化需求，对于安装空间紧凑、对构件重量有严格限制的桌面型加工设备而言，该结构不会给安装机架带来额外的承重负担；夹持块的安装位置可根据料带厚度进行小幅调整，适配不同厚度规格的带状物料，具备一定的通用适配能力。从外形尺寸与安装边界来看，该轮盘整体为圆盘式结构，径向尺寸适配常规小规格料卷的卷绕内径，安装时芯轴穿过中心定位孔即可完成转动副的装配，上方夹持块的安装面与轮盘顶面保持固定的间隙距离，整体结构在安装工位上的占用空间紧凑，不会与周边的送料辊、检测传感器等其他构件产生运动干涉，可直接集成到现有送料机构中完成配套使用，无需对原有产线结构进行大幅改造。
