带侧接凸台的叉架类连接构件

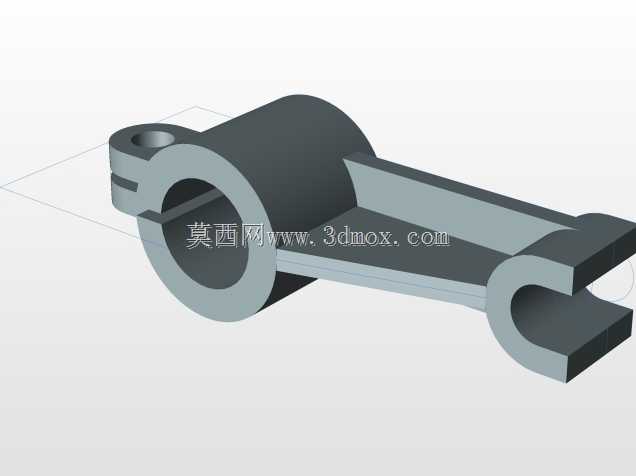

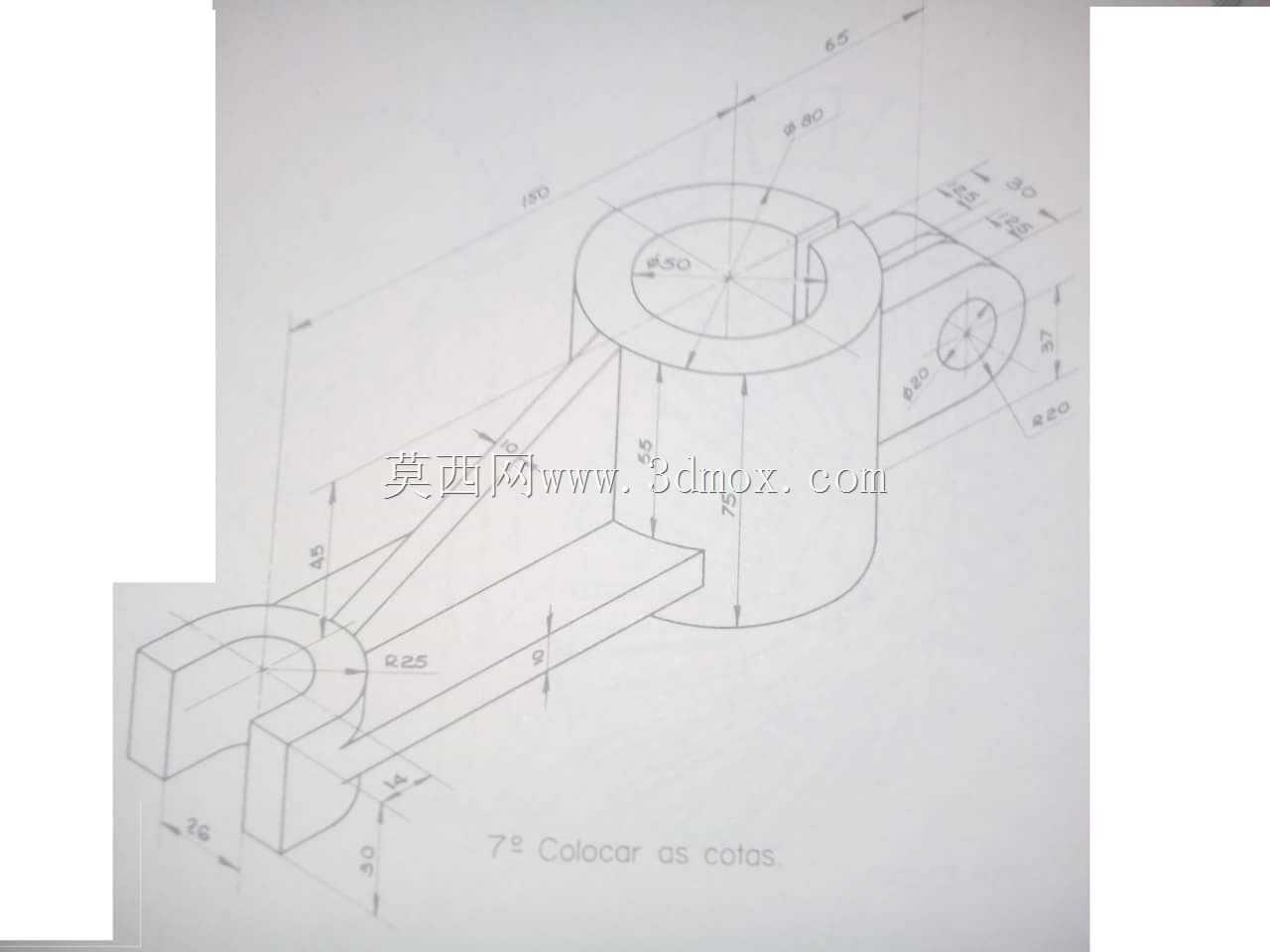

该构件属于机械传动与支撑系统中常用的叉架类连接零件，主要应用于轻工自动化生产线、小型专用机床进给机构、包装设备联动组件等场景中，承担相邻运动部件之间的铰接支撑、动力传递与位置限位功能，可在低速往复摆动的传动链路中作为中间连接载体，将主动件的摆动力矩平稳传递至末端执行构件，同时抵消传动过程中产生的径向偏移载荷，保障机构运行的同轴度与稳定性。从功能特性来看，构件主体采用上部环形套筒与下部叉形支脚结合的结构形式，上部环形套筒内孔可穿装固定转轴或导向轴，为转动副提供稳定的安装基准，套筒侧壁开设的定位缺口可与轴件上的平键配合，实现周向限位，避免传动过程中构件与转轴之间出现相对打滑；侧部延伸的凸台结构带有同轴安装孔，可铰接连杆类传动件，将外部输入的摆动动作传递至主体结构；下部的叉形支脚带有弧形过渡与安装平面，可通过紧固件与移动端滑块或摆臂固定连接，支脚处的圆弧过渡设计可有效降低应力集中系数，提升构件在交变载荷下的疲劳强度，避免长期往复受力出现根部断裂问题。设计过程中优先遵循传动链路的安装空间约束，先确定上部套筒的内孔直径与轴向长度，匹配对应规格转轴的安装尺寸，再根据铰接点的传动行程确定侧部凸台的中心距与凸台内孔直径，保障连杆摆动过程中不会与主体结构发生运动干涉；下部叉形支脚的开口尺寸与安装孔位严格适配末端连接件的安装边界，支脚底部的平面度公差控制在合理范围内，保障装配后构件与连接面的贴合度，避免出现装配应力。外形尺寸方面，构件整体沿套筒轴向的宽度、侧凸台的外伸长度、下部支脚的跨距均按照对应传动机构的预留空间设计，所有棱边均设置合理的倒角与圆角，既消除加工过程中产生的锐边毛刺，也能进一步分散应力集中区域的载荷，安装时需先将上部套筒与转轴预装，调整侧凸台与连杆的铰接间隙，再紧固下部支脚的连接螺栓，保障构件运行过程中无卡滞、无异常窜动，适配轻载、中低速的往复传动工况需求。
