800mm带宽输送机缓冲床三维结构设计

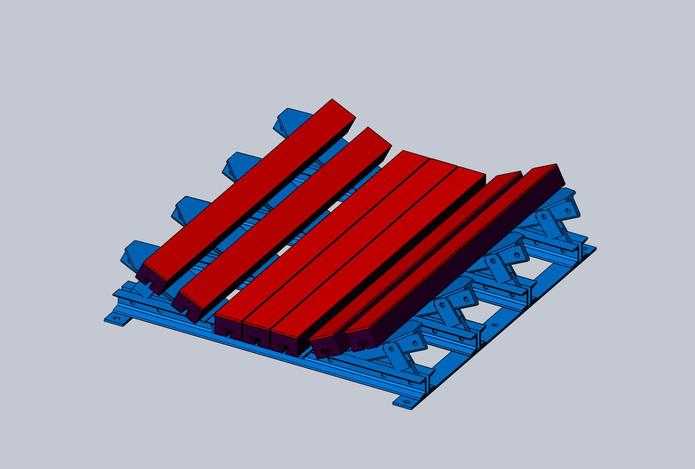

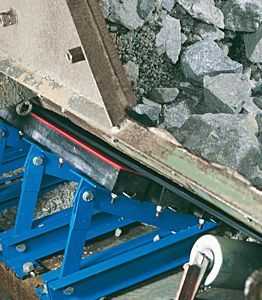

本模型为适配800mm宽度输送带的缓冲支撑结构，整体采用三维参数化建模完成，建模过程严格遵循输送设备的安装尺寸规范，整体外形尺寸控制为1150毫米×1200毫米，可直接匹配对应带宽的带式输送机落料段安装需求。模型结构分为上下两大功能模块，下部为蓝色钢制支撑框架，框架采用模块化桁架式结构设计，由多组对称布置的三角支撑单元拼接而成，支撑腿预留标准安装孔位，可直接与输送机中部机架通过螺栓紧固连接，框架的横梁间距经过力学计算优化，可均匀分散上部承载的冲击力，避免局部应力集中导致的结构变形。上部为多根平行布置的红色缓冲条，缓冲条沿输送带运行方向等距排布，条体上表面设计为与输送带下表面贴合的平滑弧面，可有效降低输送带运行过程中的摩擦损耗，缓冲条与下部支撑框架之间采用嵌入式快装结构，无需复杂工装即可完成磨损后的条体更换，大幅降低设备后期维护成本。建模过程中对各零部件的装配关系进行了完整还原，所有连接孔位、配合面均按照实际加工公差进行参数设定，未出现结构干涉问题；材质渲染上区分了钢制支撑件与高分子缓冲条的视觉差异，蓝色金属材质赋予支撑框架哑光磨砂的钢材质感，红色缓冲条采用高耐磨高分子材料的半哑光质感，通过色彩区分清晰展现结构分层。设计思路围绕落料段的缓冲防护需求展开，通过密集排布的缓冲条吸收物料下落的冲击载荷，避免输送带被尖锐物料砸穿，同时保证支撑面的平整度，防止输送带运行过程中出现跑偏、撒料问题，整体结构无冗余设计，零部件通用化程度高，可直接用于输送设备的选型参考、结构改进以及教学演示场景。
