钩头与开口销插接式连接组件结构设计

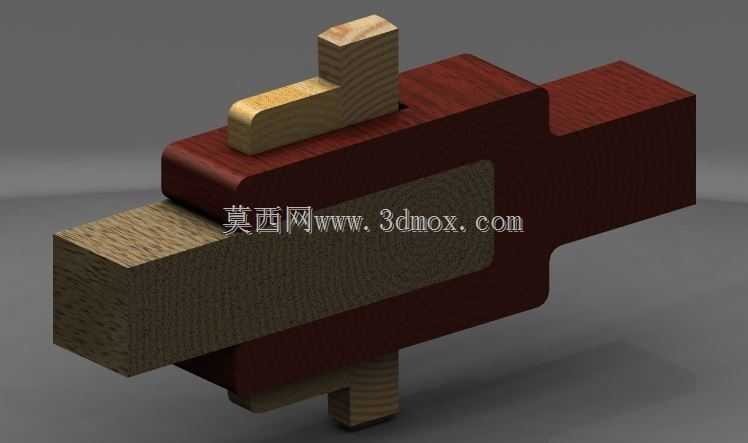

该钩头开口销连接组件广泛应用于各类需要快速拆装、轴向限位的机械传动与工装连接场景，在轻工输送线、小型工装夹具、可拆卸式防护栏、模块化设备机架的拼接环节中十分常见，这类结构无需额外焊接或螺纹紧固，依靠构件自身的型面配合与开口销的限位作用，即可实现两个构件的可靠连接，大幅降低现场装配的操作难度，也方便后期设备维护时的快速拆解更换。从实际用途来看，该组件主要承担两个方向的载荷传递：一是沿构件轴向的推拉载荷，依靠钩头与基座卡槽的贴合面传递作用力，避免连接部位出现轴向窜动；二是垂直于轴向的剪切载荷，通过开口销贯穿基座与钩头的销孔，抵消横向受力带来的脱开风险，相比传统的螺栓连接，这种结构无需配套螺母、垫片等零散配件，装配时仅需将钩头沿导向槽推入基座卡槽，再插入开口销即可完成锁定，单人操作仅需数秒即可完成装配，在需要频繁拆装调整的工位上能有效提升作业效率。在功能特性设计上，该组件做了多重防脱优化：钩头的卡接面设计有微小的倒扣角度，当承受轴向拉力时，钩头会与卡槽越卡越紧，不会因为设备运行的振动出现松脱；开口销的插入位置避开了钩头的主要受力面，不会因为长期载荷传递出现销孔变形、剪切断裂的问题；同时基座的导向槽做了导入倒角，装配时钩头无需精准对位即可顺着倒角滑入卡槽，降低了对位操作的精度要求。设计思路上，该结构优先考虑了加工便利性与使用可靠性的平衡，所有构件的型面均采用规则的矩形截面，无论是采用型材切割还是铣削加工都能快速成型，无需复杂的曲面加工工序，适合批量生产；同时各配合面的公差设计预留了合理的装配间隙，即使构件表面存在轻微的加工毛刺或防锈涂层，也不会出现装配卡滞的问题。从外形尺寸与安装边界来看，该组件的基座主体采用阶梯式矩形结构，较宽的一端作为安装固定端，可通过螺栓或焊接方式固定在设备机架上，较窄的伸出端作为钩头的插接导向段，整体安装占用的横向空间较小，不会对周边其他构件的布置造成干涉；钩头构件的顶部设置有便于握持的推压段，装配时操作人员可直接按压该段将钩头推入卡槽，无需额外工具辅助；开口销采用上下贯穿的安装方式，销孔的位置距离基座端面留有足够的安全距离，避免长期受力出现孔边开裂的问题，同时开口销的端部伸出长度经过合理设计，既不会因为伸出过长剐蹭周边部件，也不会因为长度过短导致容易从孔中脱出。
