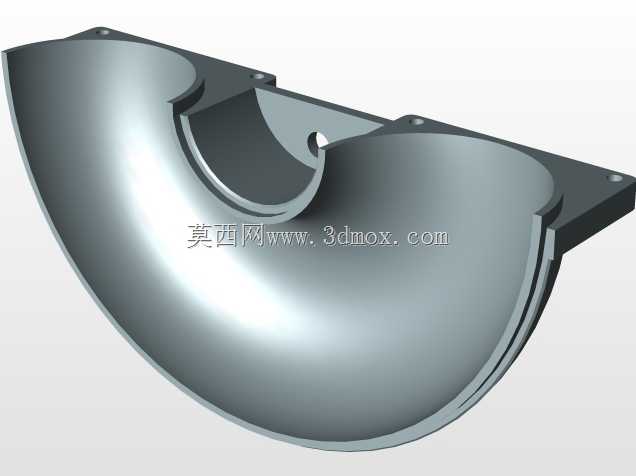

U型对开式法兰连接导流壳体结构

该U型对开式导流壳体主要应用于工业流体输送系统的管路转向节点，常见于化工物料输送、暖通循环管网、粉体气力输送以及液压动力回路中，承担管路90度转向时的流体导流、管路对接密封以及外部载荷承载的作用，是管路转向位置的核心承压构件。该构件采用上下对开的分体式结构设计，替代传统一体式弯管铸件，无需复杂的内腔型芯制作，即可获得光滑流畅的半圆弧形流道，大幅降低流体流经转向位置时的阻力损失，减少流体在弯管处的涡流、紊流现象，同时分体结构也便于后期管路内部的积料清理、磨损检修，无需整体切割管路即可完成维护作业。壳体的外缘设置带安装孔的连接法兰边，法兰边与半圆柱流道主体采用一体化结构设计，安装孔沿法兰轮廓均匀排布，装配时上下两个半壳对齐后通过紧固件穿过安装孔完成锁紧，配合法兰结合面的密封垫片即可实现承压密封，可适配不同压力等级的管路工况。设计过程中重点考量了流道的曲率过渡，流道内壁全程采用大圆角顺滑过渡，无直角突变结构，可有效降低流体冲刷带来的局部磨损，延长构件的使用寿命；法兰边的厚度根据承压等级做了加强设计，在安装孔位置做了局部增厚处理，避免紧固件锁紧时出现应力集中导致的法兰变形；壳体外侧的弧形外壁做了等壁厚设计，既保证整体结构强度均匀，也能控制构件整体重量，降低管路系统的额外载荷。从安装边界来看，该壳体的两个对接端面为标准平面法兰结构，可直接与同通径的直管段、阀门等管路部件对接，法兰边的安装孔位间距符合常规管路的安装尺寸规范，无需额外制作转接件即可完成现场装配；壳体的整体外轮廓无突出的尖锐结构，安装时可紧贴墙面或设备支架布置，节省管路排布的占用空间，适配紧凑布局的工业管路安装场景。在实际工况中，该结构可根据输送介质的不同选用对应材质加工，输送腐蚀性介质时可采用耐腐蚀合金材质，输送常规水性介质时可采用普通碳钢或工程塑料材质，适配多领域的管路转向导流需求。
