工业测温用铠装热电偶壳体结构设计

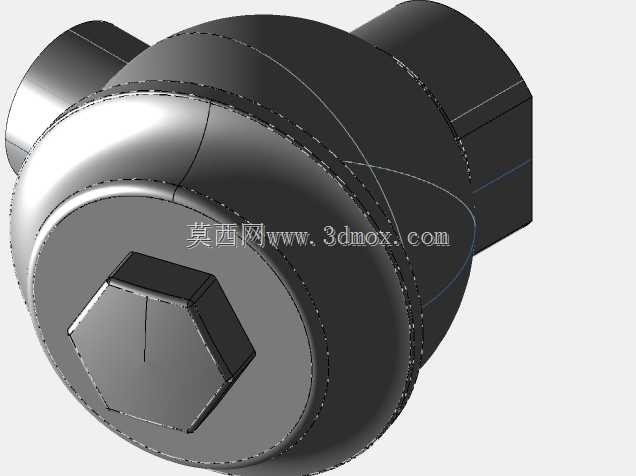

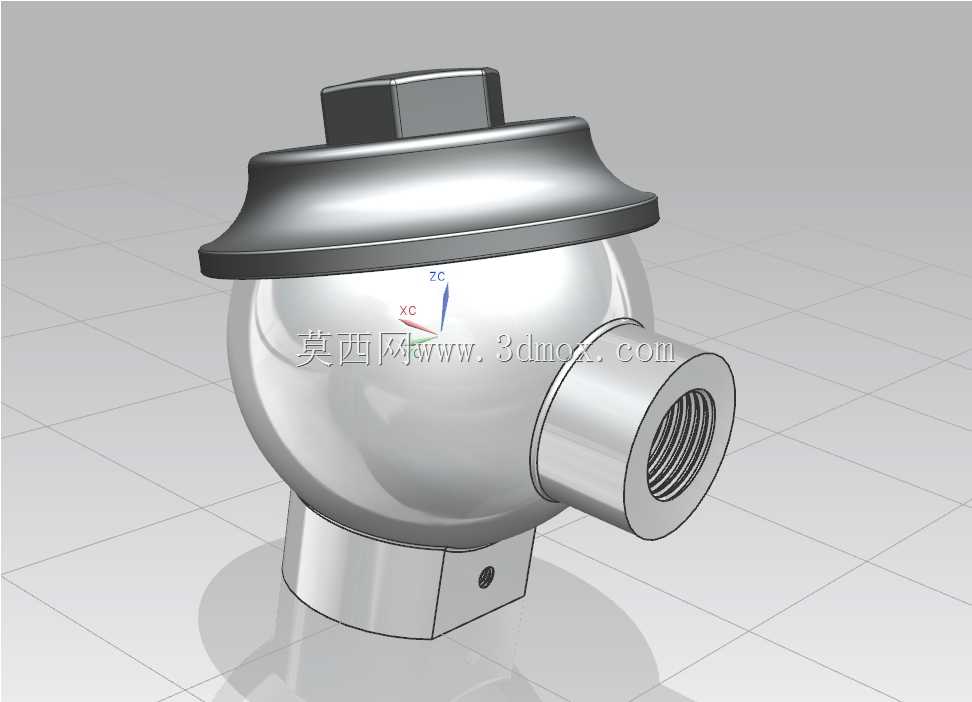

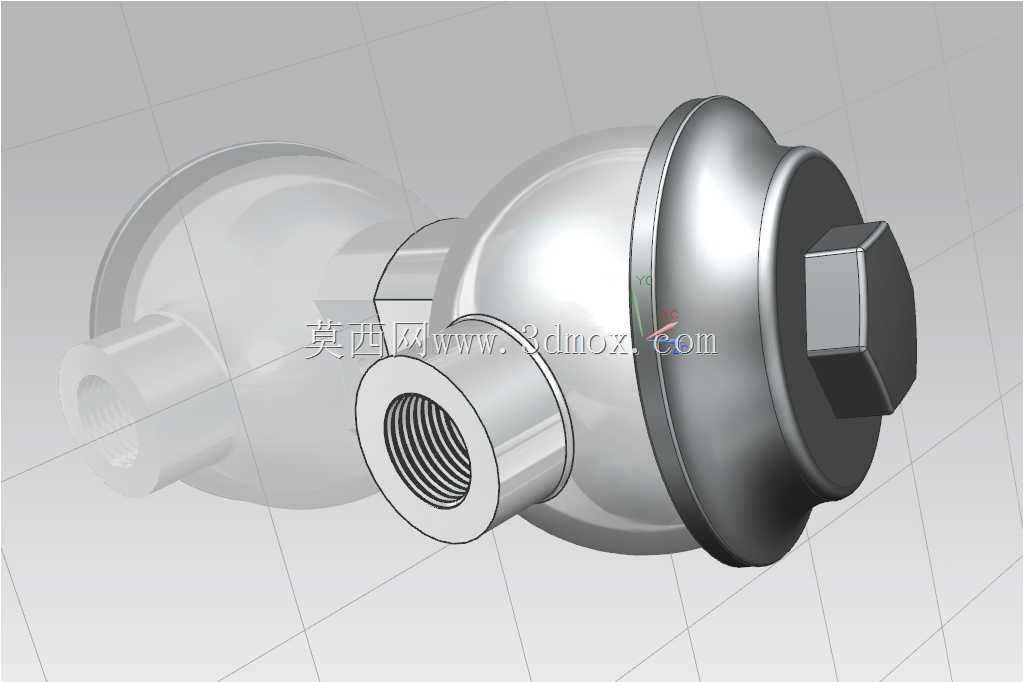

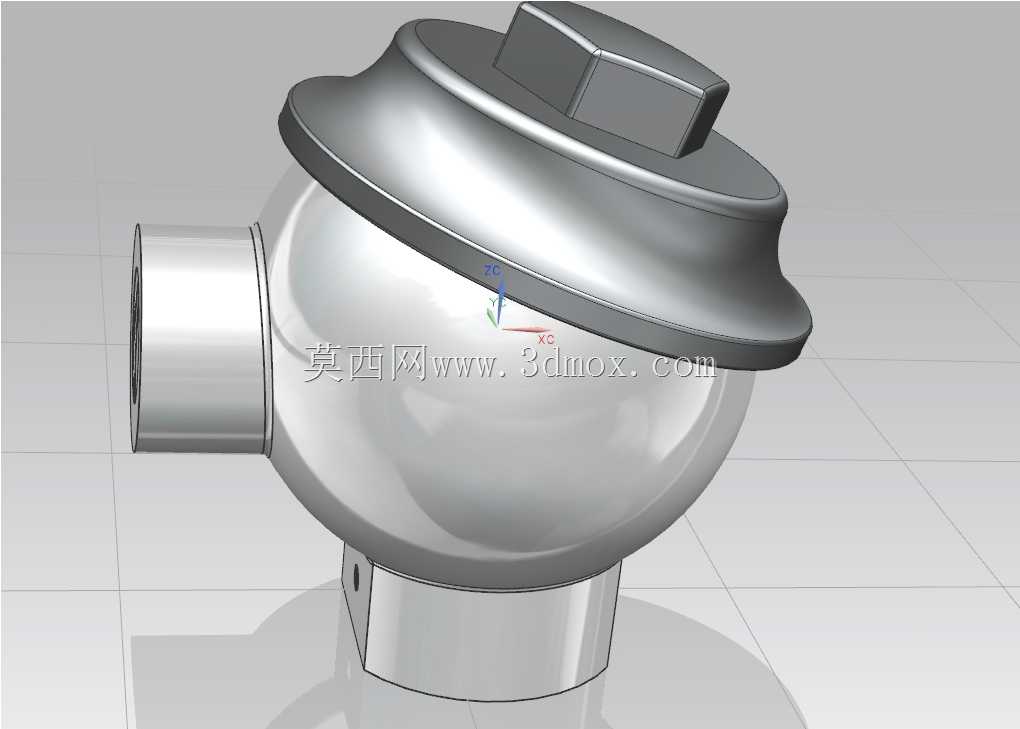

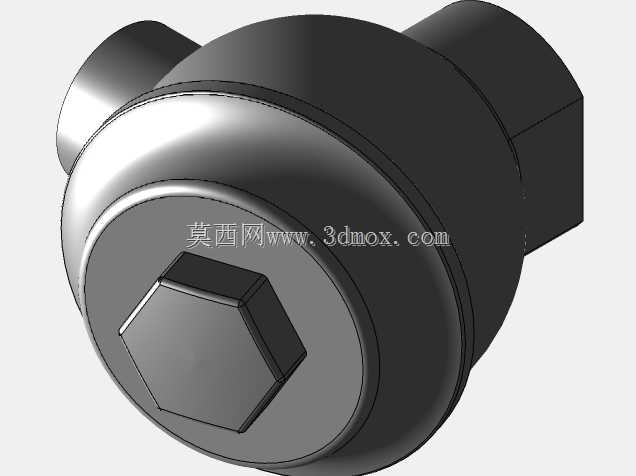

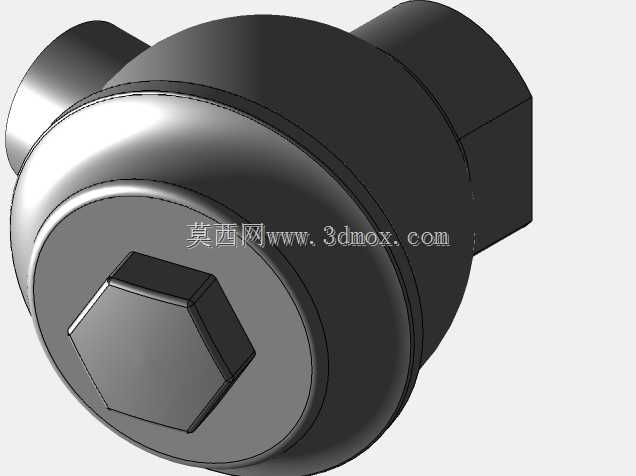

这款热电偶壳体结构主要面向工业现场的接触式温度检测场景，广泛适配化工反应釜管线、热力输送管网、工业热处理炉腔、动力机组测温点位等需要精准采集介质温度的作业环境，作为温度传感元件的防护承载结构，它的核心作用是为内部的热电耦芯、接线端子提供可靠的密封防护，隔绝现场粉尘、水汽、腐蚀性介质对内部传感元件的侵蚀，同时保障测温端与被测点位的稳固连接，让温度信号能够稳定传导至后端的采集仪表。从功能特性来看，该结构采用分体式旋合装配设计，主体腔室预留了充足的内部空间，既可以容纳不同长度规格的热电偶芯体，也能方便现场检修时快速拆装更换内部元件，无需整体拆卸管线连接结构；侧部设置的内螺纹接口为标准管螺纹规格，可直接对接工业现场常用的穿线护套管，让信号传输线缆能够从密封通道引出，避免线缆外露被现场高温、机械剐蹭损伤；端部的六角旋合结构完全适配常规扳手的作业尺寸，现场安装紧固时无需定制专用工具，能够大幅降低现场施工的操作难度。在设计思路上，这款结构优先考量了工业现场的复杂工况适配性，壳体的曲面过渡设计没有尖锐应力集中点，在承受管线振动、温度交变带来的应力时，能够均匀分散载荷，避免长期使用后出现结构开裂的问题；壳体的壁厚经过针对性优化，既保证了足够的结构强度来承受管线内的介质压力，也不会因为壁厚过大导致测温响应速度变慢，能够让被测介质的温度更快传递到内部传感芯体，减少测温滞后带来的数值偏差。从安装边界来看，该结构的侧向接口轴线与主体轴线垂直，安装时需要预留足够的侧向空间来完成护套管的对接与线缆布设，端部的六角结构周边需要预留扳手操作的转动空间，避免周边构件干涉导致无法紧固；主体的球形腔体结构相比传统直筒式壳体拥有更好的抗形变能力，在存在一定安装角度偏差的场景下，也不会因为应力集中导致密封失效，能够适配不同走向的管线安装需求，在保障测温精度的同时，有效提升传感元件在复杂工业环境下的使用寿命，减少日常维护的频次与成本。
