多腔位精密注塑成型模具结构设计

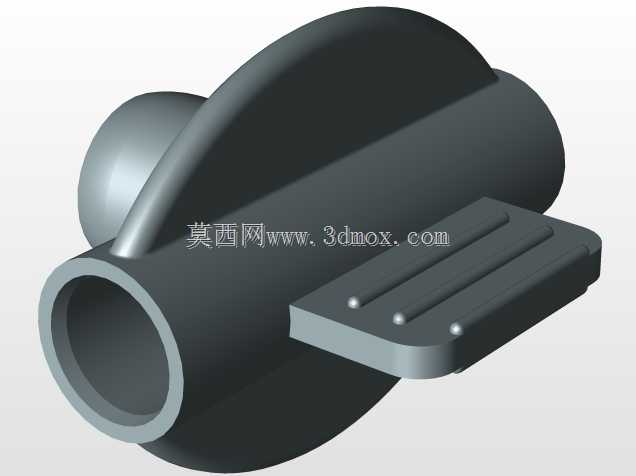

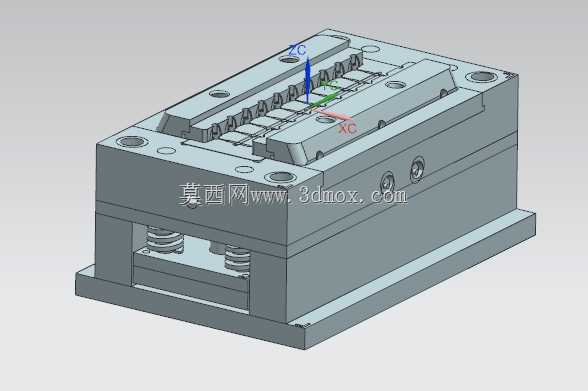

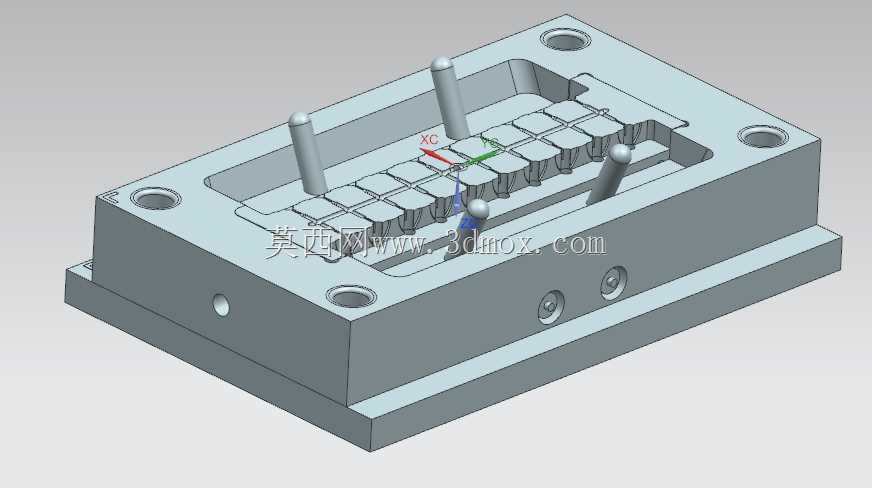

该套模具为典型的卧式注塑机适配用多型腔注塑成型工装，主要应用于消费电子小型结构件、家电接插件类塑胶零件的批量注塑生产场景，适配常见的热塑性塑胶原料如ABS、PP、PC等的注射成型工艺，可在单模次内完成多件同规格塑胶零件的同步成型，大幅提升批量生产的加工效率，降低单件产品的成型能耗与人工分摊成本。从结构设计来看，整套模架采用标准模坯为基础搭建，上下模座通过四角的精密导柱导套实现合模导向，合模过程中导柱先进入导套完成定位，避免模仁错位导致的产品披锋、尺寸超差问题，合模精度可控制在0.02mm以内，满足精密塑胶件的尺寸公差要求。模具内部设置有独立的模仁镶块结构，成型型腔直接加工在镶块上，当出现局部磨损或者产品改型时，仅需更换对应镶块即可快速恢复生产，无需整体报废模架，有效降低模具的后期维护成本。顶出机构采用弹簧复位配合顶针板的结构设计，开模后弹簧提供初始顶出力，配合注塑机的顶杆推动顶针板，通过分布在产品边缘的顶针将成型后的塑胶件平稳顶出，避免顶出过程中产品出现变形、顶白等外观缺陷。冷却水路围绕型腔均匀排布，可在注塑保压完成后快速带走模腔内的热量，缩短塑胶件的冷却定型时间，将单模次成型周期控制在合理区间。整套模具的安装边界完全适配常规200吨级卧式注塑机的拉杆间距、定位圈尺寸与码模孔位置，上下模座的厚度匹配注塑机的最大开模行程，安装时无需额外改装设备即可直接上机使用。模具的分型面经过精密研磨贴合，合模后无明显缝隙，可有效避免注塑过程中出现飞边溢料问题，流道采用平衡式布局设计，确保注塑时熔料能够同步填充到每一个型腔，保证各模腔成型出的产品重量、尺寸一致性，减少成型过程中的原料浪费。
