塑料挤出长丝收集用纤维缠绕设备结构

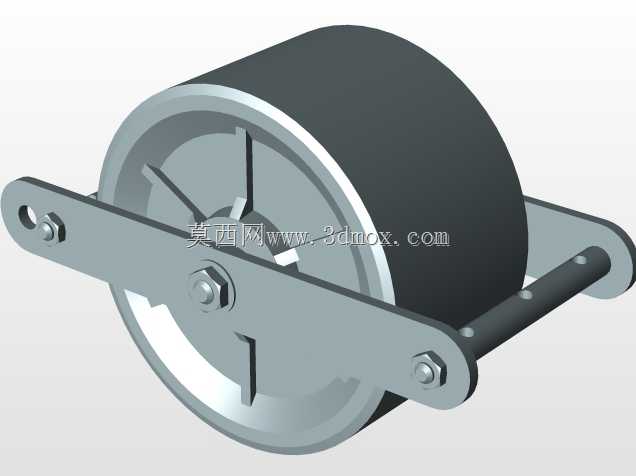

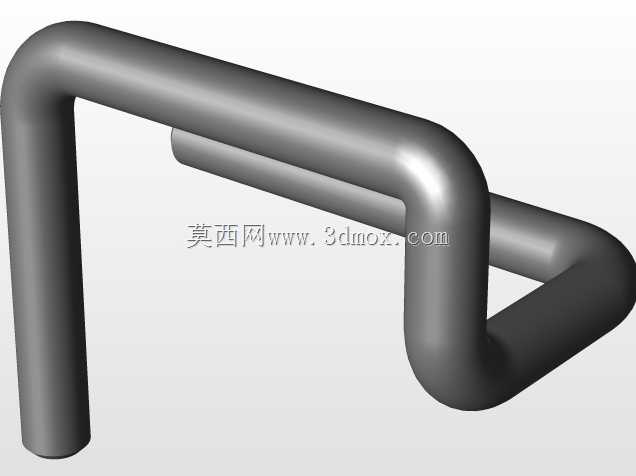

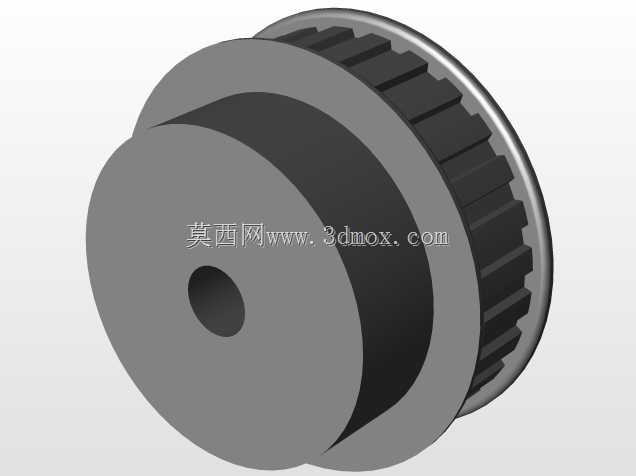

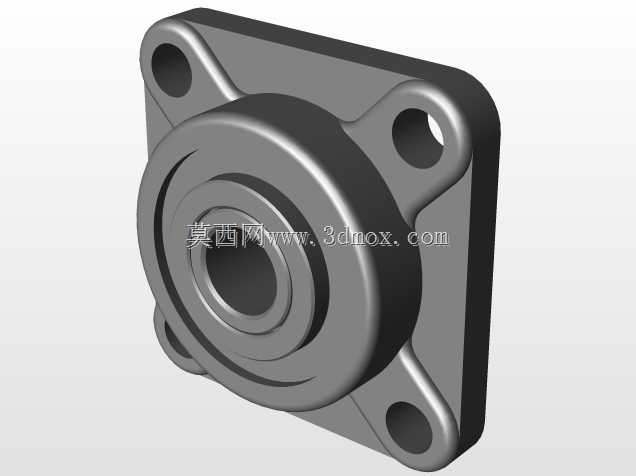

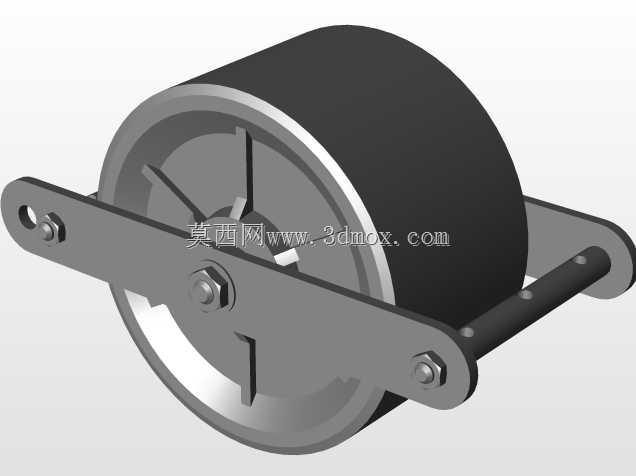

在塑料挤出成型生产场景中，从挤出机模头连续输出的熔融态长丝经冷却定型后，需要稳定有序地完成收卷收集，避免长丝出现紊乱、打结、拉伸不均等问题，纤维缠绕设备正是衔接挤出工序与后续存储、转运环节的核心配套装置，广泛应用于塑料丝、化纤长丝、复合纤维线材等连续线材的生产加工场景，是挤出生产线后端收卷工段的关键功能单元。该设备的核心用途是承接前端挤出设备输出的连续长丝，通过稳定的回转缠绕动作将长丝逐层有序排布在收卷筒上，保障长丝收卷过程张力恒定，避免长丝因张力波动出现拉断、变形或者松垮散乱的问题，同时适配不同线径、不同材质长丝的收卷需求，可根据生产节拍调整缠绕转速与排线间距，匹配前端挤出机的出料速度，实现前后工序的速度同步，保障整条挤出生产线的连续稳定运行。从功能特性来看，该设备设置有独立的回转驱动工位与排线导向机构，回转工位用于安装收卷筒，带动筒身做匀速回转运动，为长丝缠绕提供基础的卷绕动力；排线导向机构可沿收卷筒轴向做规律的往复移动，引导长丝在筒身表面逐层均匀排布，避免出现局部堆料、排布错位的问题，保障收卷完成的丝卷端面平整、松紧一致，方便后续的存放、转运与放线使用。设备的整体结构设计围绕长丝收卷的实际工况展开，设计过程中优先保障长丝输送路径的顺滑性，所有与长丝接触的导向部位均做圆弧过渡处理，避免尖锐棱角刮伤长丝表面，影响成品线材的外观与力学性能；同时对驱动端的传动结构做了同轴度优化，减少回转过程中的径向跳动，避免因设备振动导致长丝张力出现突变，保障收卷过程的平稳性。在外形尺寸与安装边界方面，该设备采用卧式落地结构设计，整体占地宽度适配常规挤出生产线的后端安装空间，设备底部设置有水平调节支撑脚，可根据车间地面的平整度调整设备水平度，保障回转部件的运行精度；设备的进线端高度与挤出机冷却水槽的出线高度匹配，无需额外设置过高的导向架即可完成长丝的顺畅衔接，收卷工位的操作空间预留充足，方便操作人员完成空卷筒安装、满卷丝卷卸料的日常操作，设备的侧面预留有维护开口，可便捷完成传动部件的润滑、易损件更换等日常维护作业，适配车间连续化生产的使用需求。
