石油平台绿色桁架式火炬臂结构设计

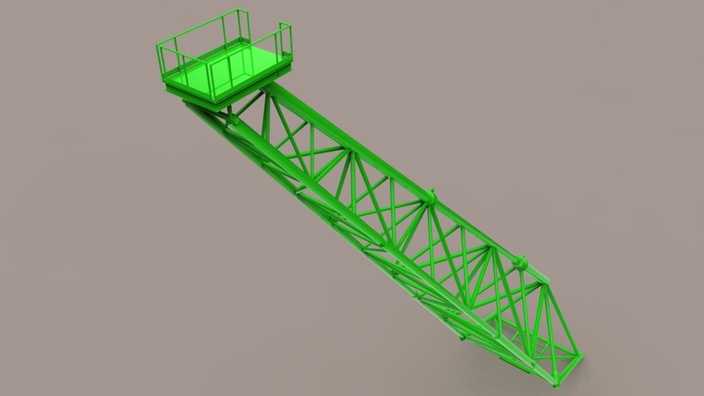

本作品为石油平台配套的桁架式火炬臂三维设计，整体采用等边角钢拼接的空间桁架结构作为主体承载框架，建模过程中优先采用线框骨架驱动的参数化建模方式，先搭建整体斜向布置的主弦杆定位轴线，再依次排布腹杆、横撑的连接点位，确保每一处杆件交点都完全重合，避免后续装配出现干涉问题。顶部操作平台采用防滑花纹钢板作为台面基底，四周设置符合安全规范的防护栏杆，栏杆底部预留挡脚板安装位，栏杆立柱与平台主框架采用满焊连接的结构形式，建模时对焊缝位置做了简化示意，既还原结构连接逻辑又控制整体模型面数。材质渲染阶段，主体钢结构统一采用高饱和度的工业防腐绿色漆面材质，调整材质粗糙度参数模拟户外工业漆面的微哑光质感，台面部分略微提高反光度区分防滑钢板与桁架杆件的材质差异，背景采用中性灰色调突出模型本身的结构轮廓，渲染时开启环境光遮蔽效果，让桁架杆件交接处的阴影层次更清晰，直观展现空间桁架的通透受力结构。设计思路上，整体采用斜向悬挑的结构形式，桁架截面从根部到顶部逐步收窄，在保证整体结构刚度的前提下尽可能降低自重，腹杆采用三角形稳定排布方式，将顶部平台的荷载均匀传递到根部连接端，顶部平台预留了火炬头安装的接口点位，四周预留足够的检修操作空间，防护栏杆的高度按照工业高空作业平台的安全标准设置，杆件规格的选型参考了海洋石油平台火炬臂的常用设计参数，所有杆件的连接节点都做了加强处理，避免应力集中问题。模型同时提供了通用中间格式与工程软件格式，可直接导入各类工程软件做后续的结构受力验算、施工模拟或者方案展示使用，整体结构逻辑清晰，建模过程严格遵循机械设计的装配规范，每一个零部件都做了独立的参数化建模，方便后续根据不同平台的参数需求调整臂长、截面尺寸、平台大小等设计参数，适配不同规模的石油平台火炬放空系统的设计需求。
