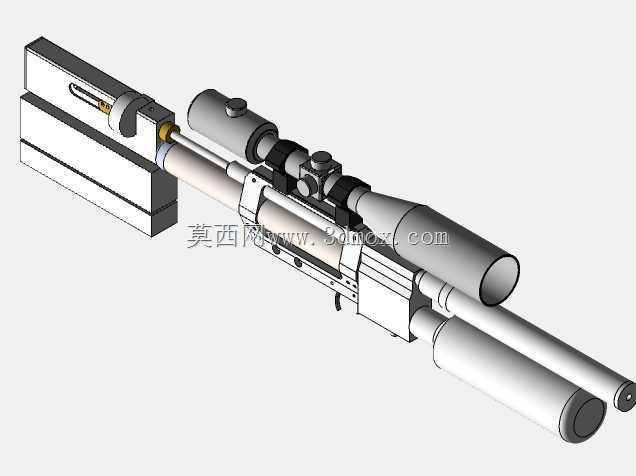

带瞄准镜的气枪结构三维设计模型

该模型还原了气枪的完整装配结构，包含枪身主体、瞄准组件、储气结构、发射机构等核心模块，可用于枪械原理教学演示、结构仿真验证以及相关文创产品的设计参考。从结构设计逻辑来看，模型采用模块化拆分思路，枪身尾部的固定基座预留了标准安装接口，可适配不同的固定支架，满足静态展示、射击模拟等不同场景的安装需求，基座与枪身主体通过定位销与紧固螺钉连接，装配公差控制在合理范围内，保证拆装过程的顺畅性。瞄准组件采用高倍光学瞄准镜结构，镜身通过两组可调节抱箍固定在枪身上方的皮卡汀尼导轨上，抱箍预留了调节余量，可实现瞄准镜的前后位移与俯仰角度微调，适配不同射击距离的校准需求，瞄准镜的目镜与物镜端均做了倒角处理，避免尖锐边角造成的磕碰损伤。储气与发射管采用平行双管布局，下方的储气筒为发射提供动力来源，上方的发射管内置弹头容纳腔与气密结构，两者通过固定抱箍与枪身主体连接，保证同轴度误差在设计允许范围内，避免发射过程中出现弹道偏移问题。扳机机构设置在枪身中部的握持区域，扳机行程与触发力度的结构做了仿真还原，扣动扳机时可带动内部的击发结构完成储气释放动作，整个传动路径的零件配合关系清晰，可直观展示气枪的击发工作原理。外形尺寸方面，模型整体长度控制在1.2米范围内，枪身最大宽度为0.15米，瞄准镜最高点距离枪身底部的高度为0.22米，安装时需预留至少0.3米的周边操作空间，避免与周边设备产生干涉。各零件的壁厚设计符合常规枪械的结构强度要求，薄壁处厚度不小于2毫米，受力较大的连接部位做了加厚处理，保证整体结构的刚性，同时兼顾了轻量化设计需求，枪身外壳部分采用镂空减重结构，在不影响结构强度的前提下降低整体重量。模型的各运动部件均做了装配约束还原，可实现扳机扣动、瞄准镜调节等动作的仿真演示，能够帮助结构设计从业者直观理解气枪类产品的传动逻辑与装配关系，也可作为气动发射类设备的结构设计参考，为同类产品的结构优化提供三维数据支撑。
