丰田越野车集成绞盘前防护杠结构

该防护杠面向硬派越野穿越场景开发，核心作用是在车头形成独立承载防撞层，并把自救绞盘整合在原车纵梁前方，避免野外陷车时临时外挂绞盘带来的固定不稳、走线杂乱和通过性下降问题。实际使用中，杠体既要承受拖拽时的集中拉力，也要吸收低速碰撞、石块刮擦和坡道托底带来的冲击，因此结构不能只按外观覆盖件思路处理。

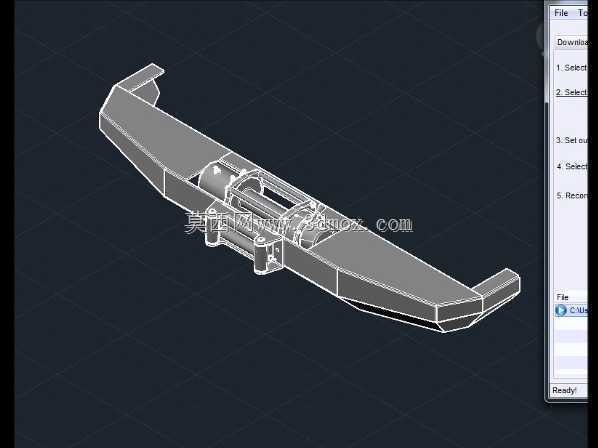

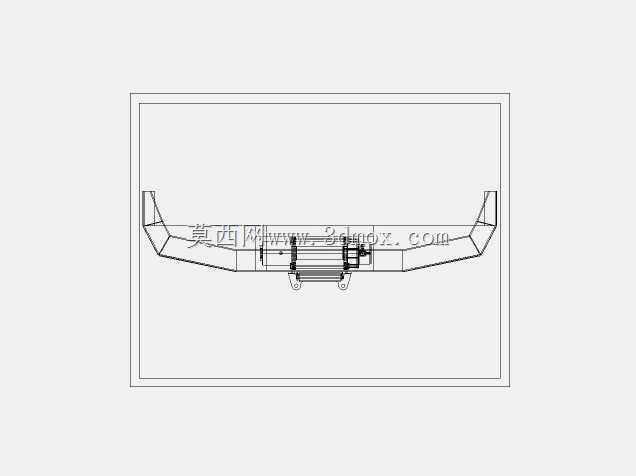

建模时先确定两侧与车架纵梁连接的安装面，再反推杠体宽度、离去角和绞盘舱位置。中部预留绞盘安装腔，可容纳常见一体式电动绞盘，滚筒、导绳器和安装孔位沿纵向中心线布置，保证钢绳或纤维绳出绳方向与车架受力轴线一致。两侧杠臂向车头外沿延展，形成接近原车轮廓的防护边界，同时把上沿压低，减少对前方视野和进气散热的遮挡。

外形尺寸需要同时满足三类约束：一是总宽不能明显超出车身两侧，避免林间穿越时剐蹭树木；二是杠体前伸量要控制在绞盘安装和碰撞缓冲所需的最小范围内，过长会放大车头力臂并恶化接近角；三是下沿需保留足够离地间隙，使坡道登顶时不易先接触地面。安装边界围绕原车纵梁端头、拖车点和前部线束走向设定，连接板采用加厚折弯件，螺栓孔位与车架承力点对齐，避免把拖拽载荷传递到水箱框架、翼子板等薄板区域。

杠体主体采用分段焊接思路，外侧为厚板折弯形成的封闭梁，内部在绞盘支座、牵引点和车架连接座处增设加强筋。绞盘舱下方保留排水和检修缺口，既方便清理泥沙，也能在涉水后减少积水滞留。两侧预留辅助灯安装位和拖车卸扣点，但这些位置均与主承力梁贯通，不单独依附外板。表面造型以折线和斜面为主，不是单纯追求硬朗视觉，而是让撞击力沿梁体向车架传导，同时降低薄板共振。

从结构设计角度看，这类改装件的难点在于外观、强度与安装边界的平衡。若只做薄皮外罩，拖拽时容易在绞盘座处撕裂；若整体堆料过厚，又会使车头轴荷增加过多。该模型把承力骨架、绞盘托盘、外护板和侧包角分开表达，便于后续工程图展开、焊接工序拆分以及安装干涉检查。对于需要改制前杠或选装自救绞盘的越野车辆，这种结构能够直接作为方案验证基础，用于核对轮胎转向余量、中冷器散热空间、前雷达位置以及绞盘控制线束走向。
