工业厂房横向卷收式金属卷帘门

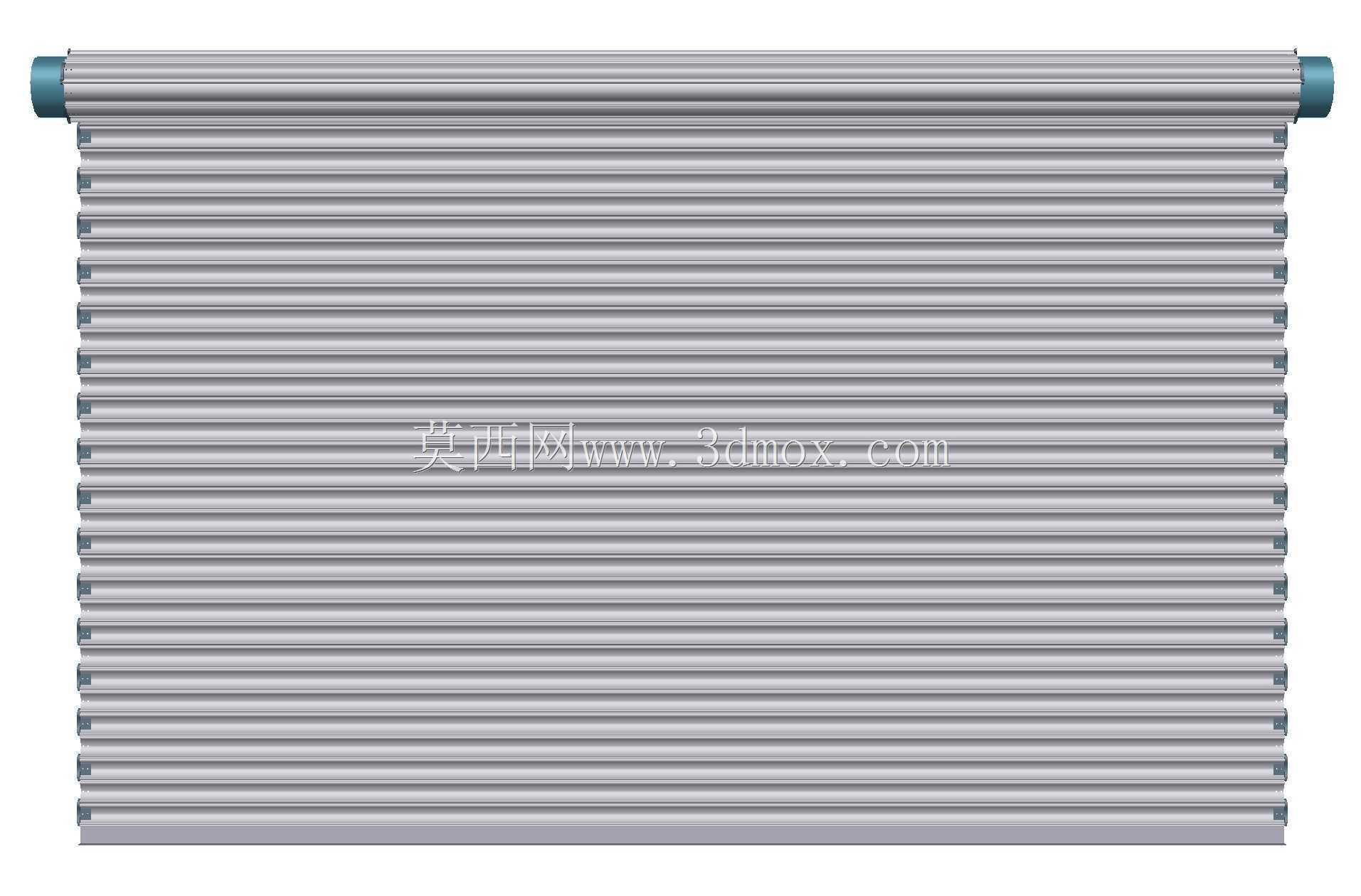

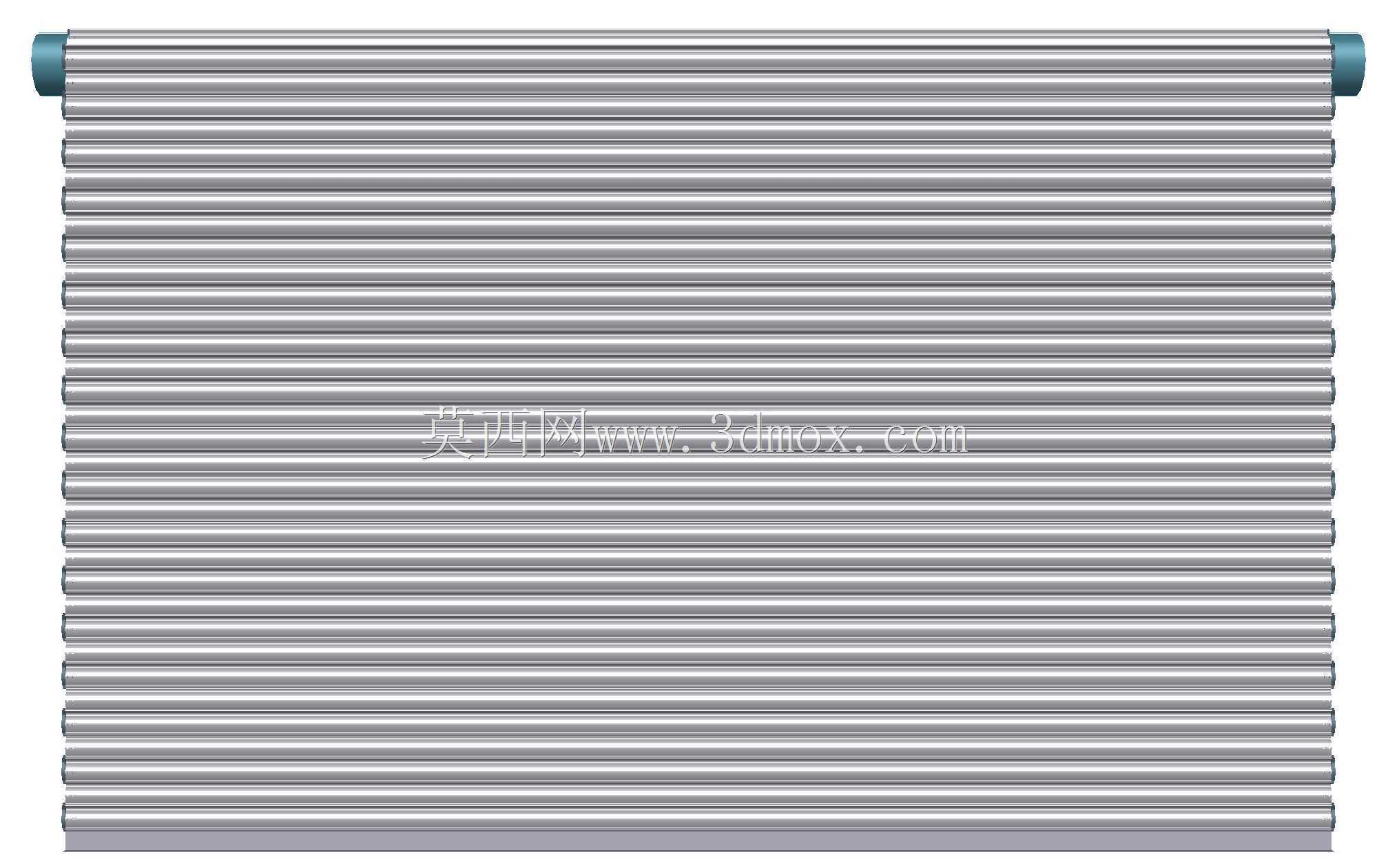

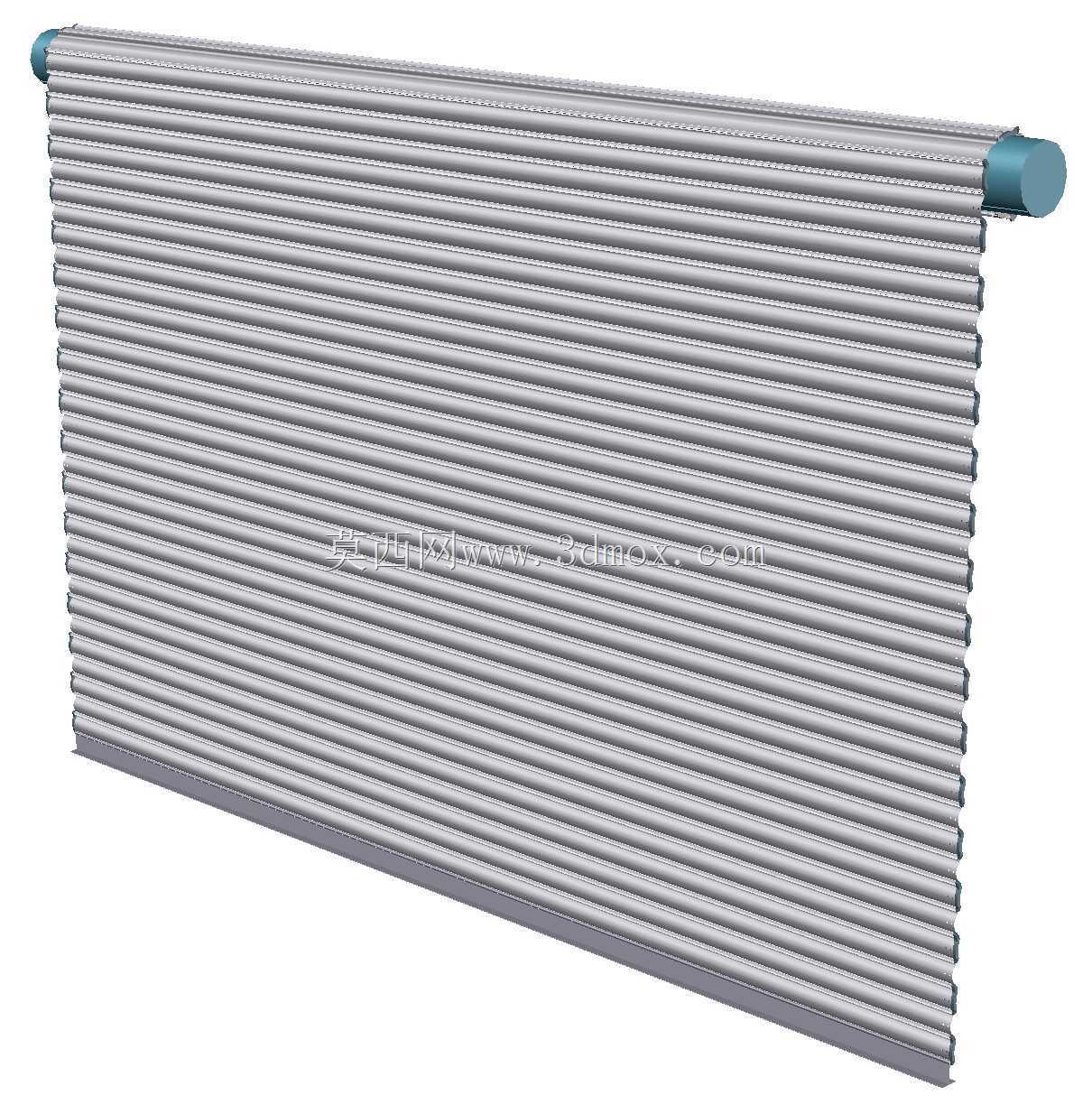

这款卷帘门的建模完全贴合工业厂区的实际使用需求，日常在大型生产车间、仓储物流库区、临街工业铺面的出入口都能见到这类结构，它不需要像平开门那样预留门扇回转的开阔空间，也不会像提升门那样占用门洞上方过多的竖向层高，仅在门洞顶部预留卷轴的安装位即可，对于场地局促、门洞两侧有管线或者设备排布的场景适配性极强。门体的核心受力部件是两端带轴座的横向卷轴，卷轴的长度略大于门洞净宽，两端的安装座需要固定在门洞两侧的承重结构上，不管是混凝土剪力墙还是配套的钢结构立柱，都要保证锚固件的抗扭承载力，毕竟整幅门体的重量全部由卷轴和两端支座承担，卷轴的同轴度公差需要控制在合理范围，避免门体卷收过程中出现偏摆、帘片卡滞的问题。门体的帘片采用连续的横向金属型材拼接，每一片帘片的两端都做了互扣的卷边结构，相邻帘片可以绕咬合边小角度转动，卷收时顺着卷轴的圆周方向逐层盘绕，完全展开后所有帘片拼接成完整的平面，遮挡住整个门洞。这种互扣结构不需要额外的连接件，装配效率高，同时相邻帘片之间留有微小的活动间隙，既可以抵消金属热胀冷缩产生的形变应力，也能在门体受到轻微外力碰撞时通过小幅形变卸力，避免整片门体出现凹陷变形。从安装边界来看，门洞两侧需要预留对应宽度的导轨槽，导轨的深度要保证帘片在升降过程中不会从槽内脱出，同时导轨和帘片侧边的间隙要控制合理，间隙过大会导致门体晃动，间隙过小则容易因为积灰、锈蚀出现卡阻。门洞顶部的卷轴安装位需要和门洞上沿留出足够的距离，保证门体完全卷收后，盘绕起来的帘片卷筒外径不会遮挡门洞的有效通行高度，对于有超高货运车辆通行的厂区出入口，这个预留尺寸需要提前结合门体总高度核算，避免出现车辆剐蹭卷筒的问题。设计阶段还考虑了不同场景的适配性，帘片的型材截面可以根据抗风等级调整厚度，沿海多风区域或者大跨度门洞使用的门体，可以选用更高强度的帘片型材，同时在帘片内部加装加强筋，提升整幅门体的抗风压能力。导轨的结构也可以根据现场安装条件做成明装或者暗装形式，暗装导轨可以嵌入墙体内部，让门洞外立面更加整洁，明装导轨则适合后期改造的项目，不需要破坏原有墙体结构。整个门体的传动逻辑非常简洁，卷轴转动带动帘片沿导轨上下移动，没有复杂的连杆或者传动机构，后期维护只需要定期给卷轴轴承加注润滑脂，清理导轨内的积尘杂物即可，故障率远低于多连杆结构的工业门。建模过程中所有配合部位都按照实际装配公差搭建，帘片的互扣间隙、卷轴和轴座的配合位、帘片和导轨的配合间隙都做了还原，结构设计人员可以直接参考这个模型核算门体的安装空间，也可以在这个基础上拓展添加驱动电机、安全光幕、手动释放机构等配套部件，快速完成不同规格工业卷帘门的方案设计。
