撬装式燃气洗涤橇集成装置结构设计

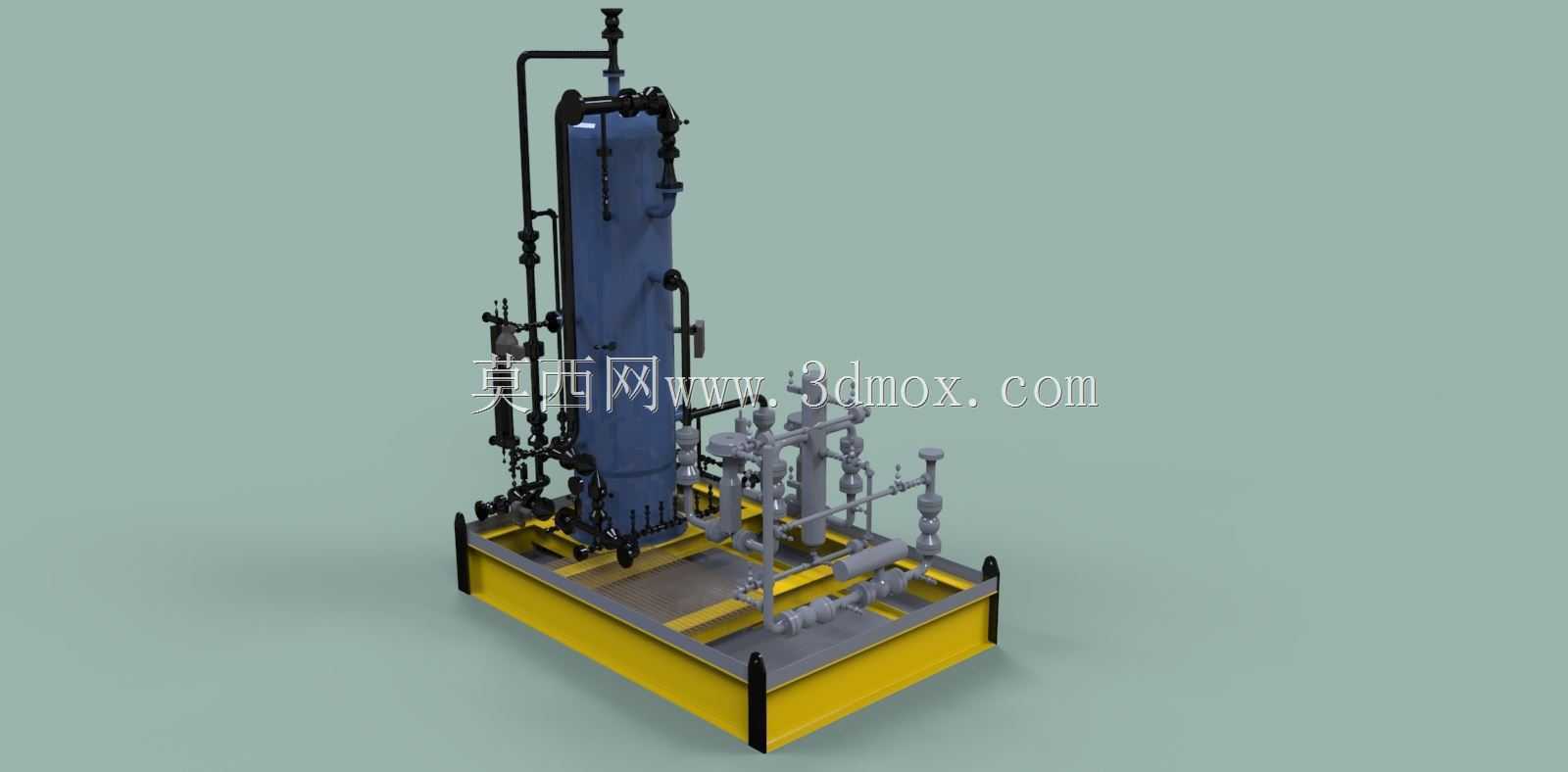

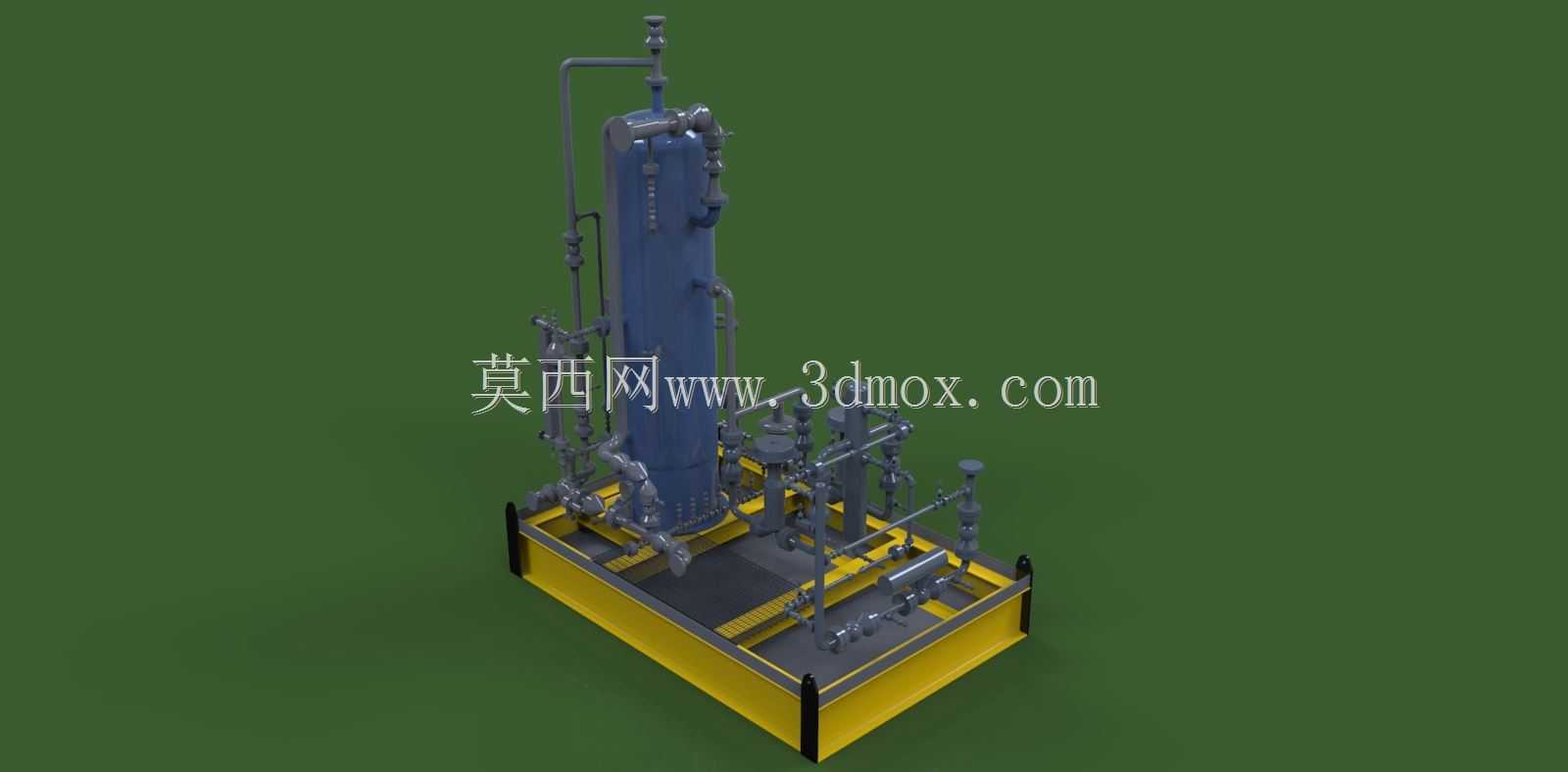

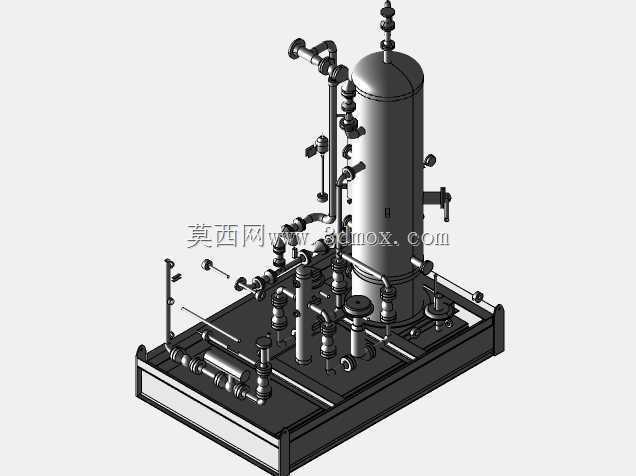

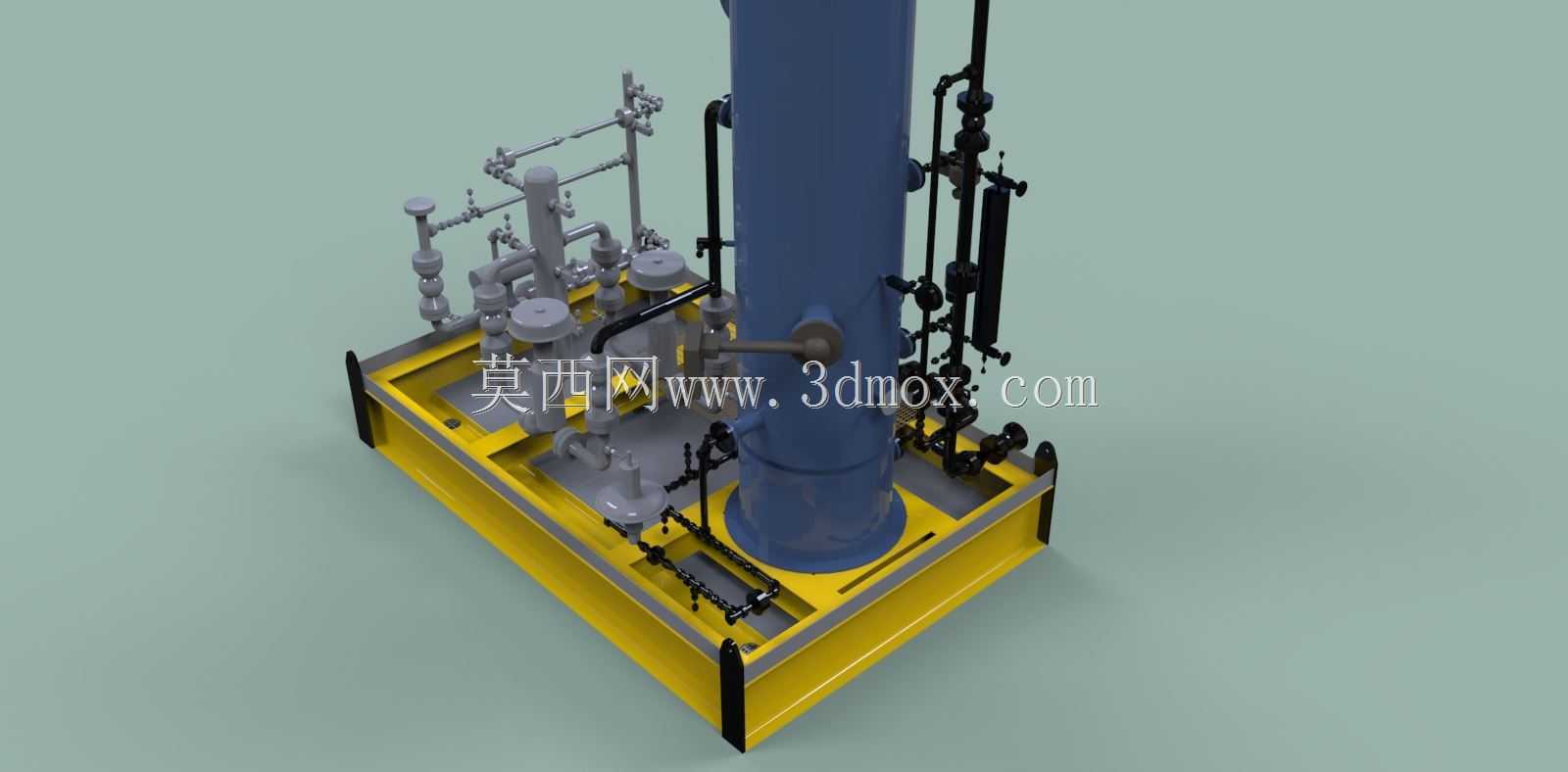

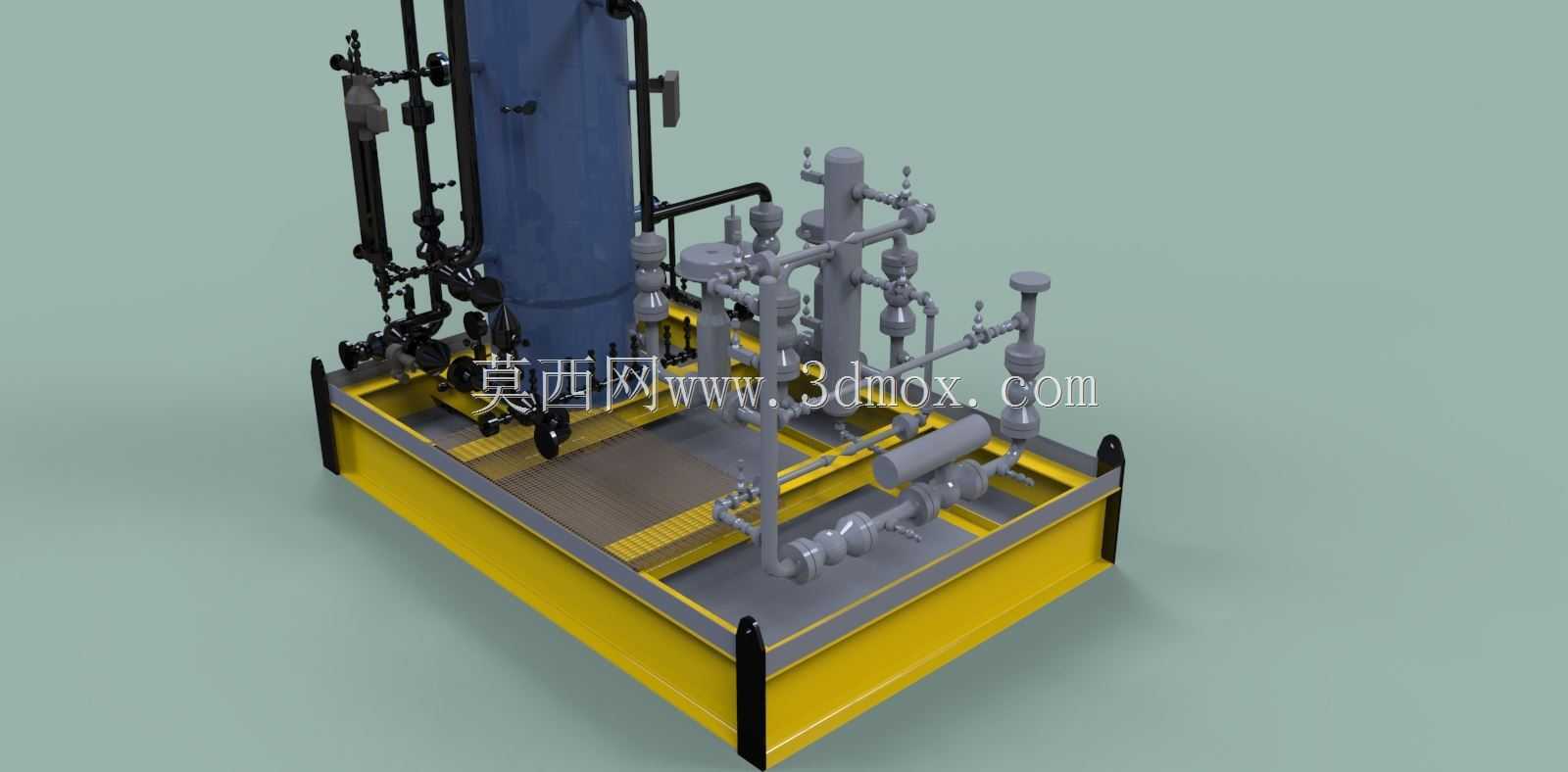

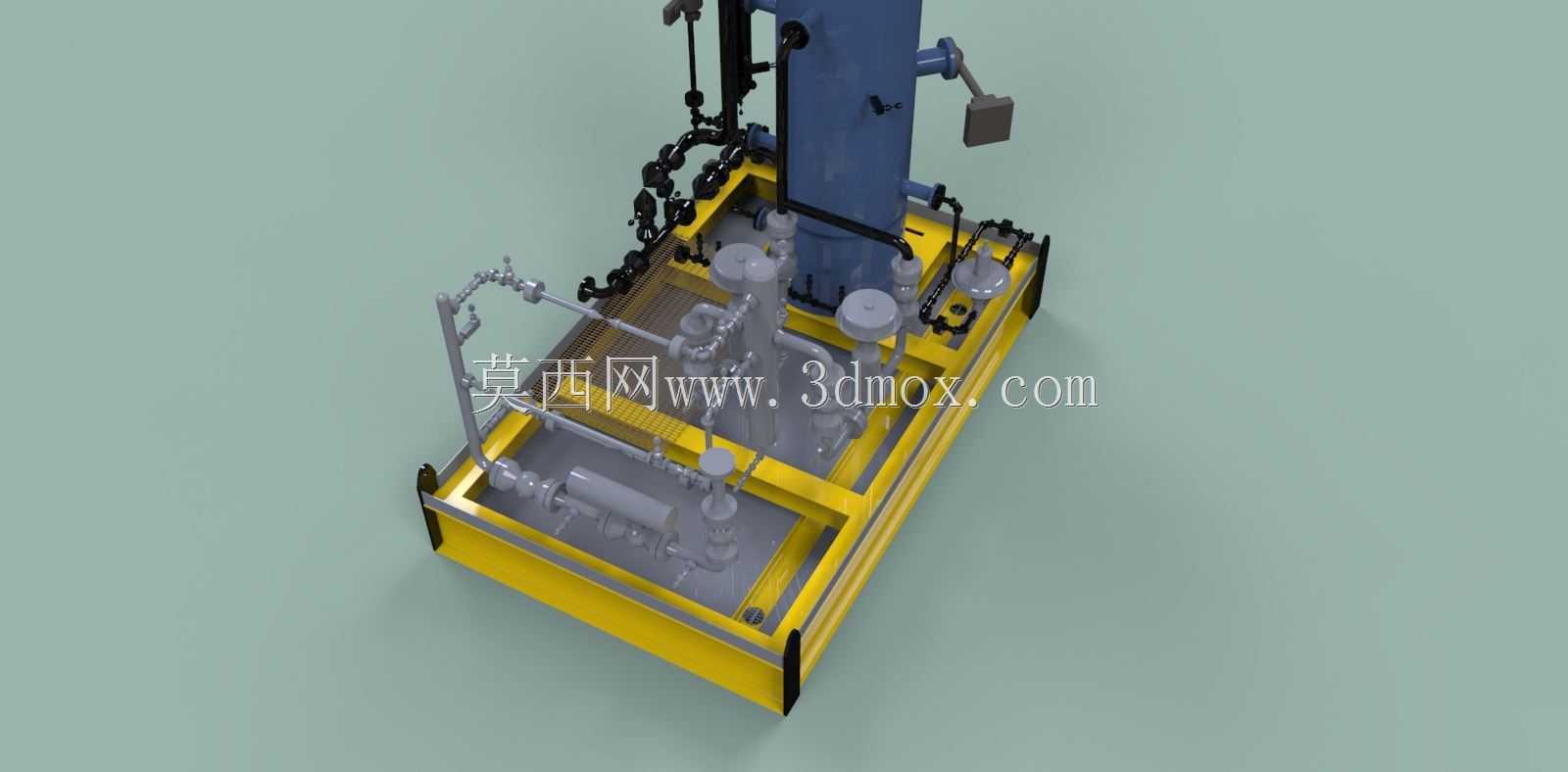

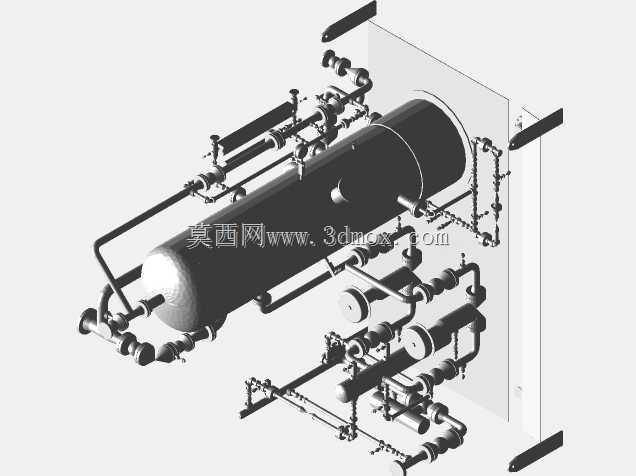

在油气集输、天然气净化场站的前端处理环节，燃气洗涤橇是承担原料气除杂、气液分离的核心撬装单元，这类集成化设备替代了传统现场分散组焊的安装模式，所有工艺管线、阀组、仪表接口与主罐体都在工厂内完成预制装配，运抵现场后仅需对接进出口管线与电控接口即可投用，大幅压缩了场站建设的现场施工周期，也降低了野外作业的质量管控难度。从结构设计逻辑来看，该装置以立式承压洗涤罐为核心功能部件，罐体下部设置积液段用于储存分离出的液态凝液与固体杂质，中部设置多级分离内件，通过碰撞、聚结、沉降的组合作用脱除原料气中携带的游离水、重烃液滴以及管道锈蚀产生的固体颗粒，避免杂质进入后续压缩、脱硫脱碳等工艺单元造成设备冲蚀、催化剂中毒等问题。罐体顶部设置安全泄放接口与压力检测接口，侧面沿程布置液位计、温度传感器的安装工位，所有外接仪表的引压管都沿罐体支架做规整排布，避免现场运行时出现管线磕碰、积液堵塞的问题。整套装置的承载底座采用型钢焊接成型的撬架结构，主承重梁选用W16规格型钢，辅助支撑采用W6型钢焊接成网格框架，撬架边缘设置标准规格的吊耳，分别对应1/4额定载荷与3/4额定载荷的吊装受力点位，满足整体转运、现场吊装的受力要求，撬架表面设置防滑格栅踏板，周边预留排水槽与排污接口，日常运维时的积液、检修残液可通过排水槽汇集到排污口统一排出，不会在撬面积留造成人员滑倒或者部件锈蚀。撬面上的工艺管线按照介质流向做分层排布，气相进出口管线设置在撬架侧方的标准对接高度，排污、放空管线集中引至撬架边缘的指定接口，所有阀组的操作手柄都朝向巡检通道一侧，操作空间预留充足，运维人员无需探身到管线缝隙内即可完成阀门启闭操作。设计过程中对安装边界做了明确管控，撬体整体的长宽高尺寸适配常规公路运输的限界要求，无需做超限运输审批即可通过平板车完成转场，撬架底部的地脚螺栓孔位按照通用场站的设备基础标准做统一排布，不同场站的同规格设备可实现互换安装，不需要重新浇筑适配的设备基础。管线与罐体的连接位置都做了应力消除处理，避免长期运行过程中因为管线热胀冷缩、设备振动造成焊缝开裂，所有外露的金属部件都按照油气场站的防腐要求做了多层涂装，适配野外露天环境的长期使用需求。
