学生练习用飞绳机械结构三维设计

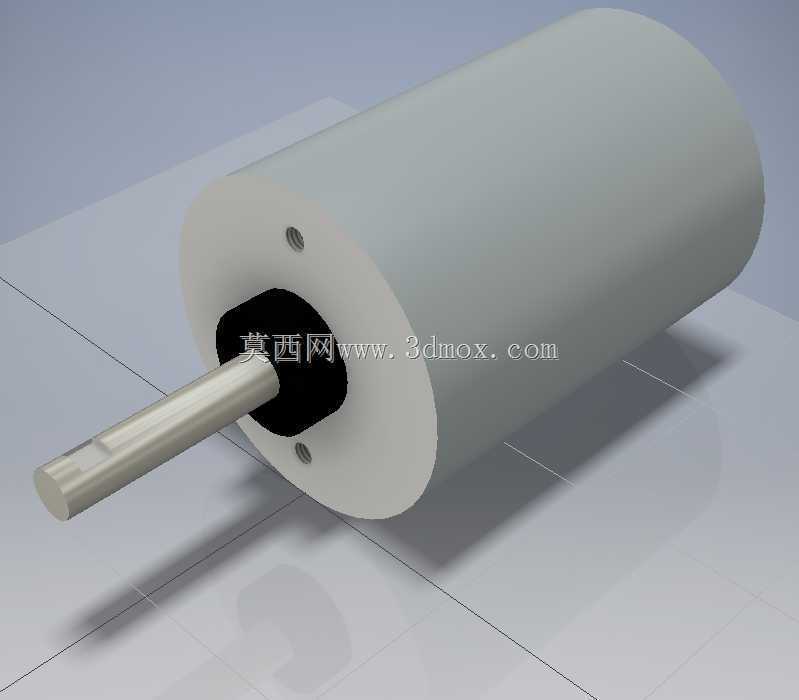

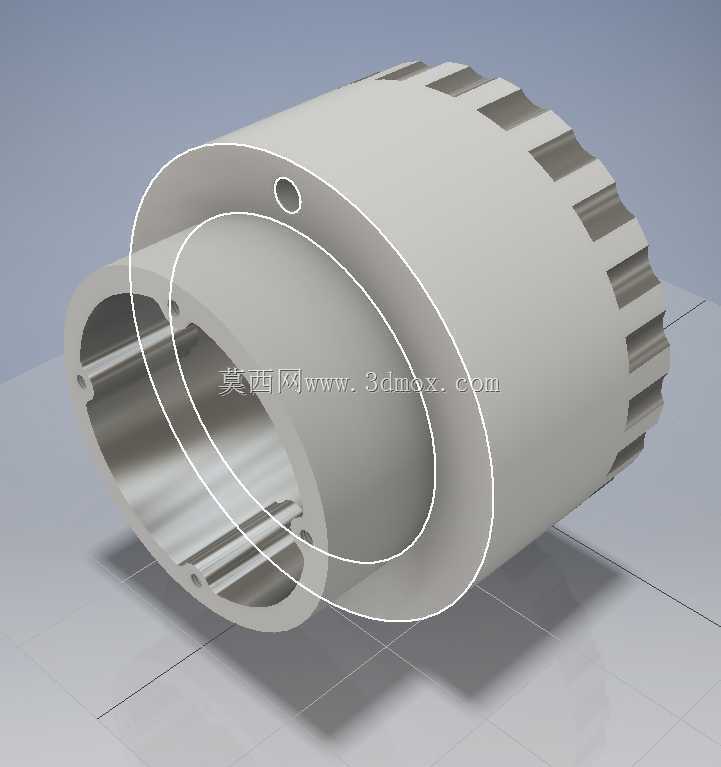

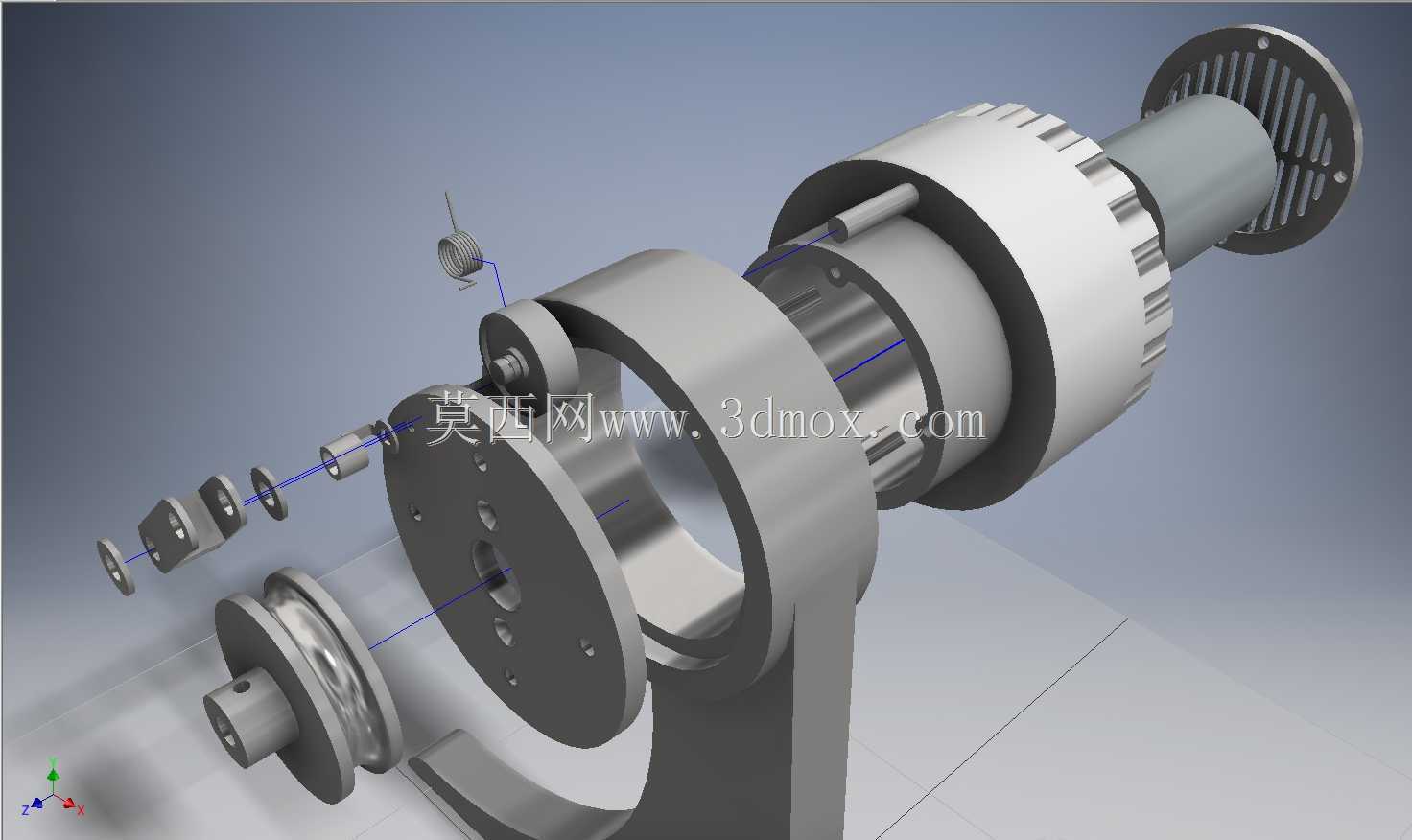

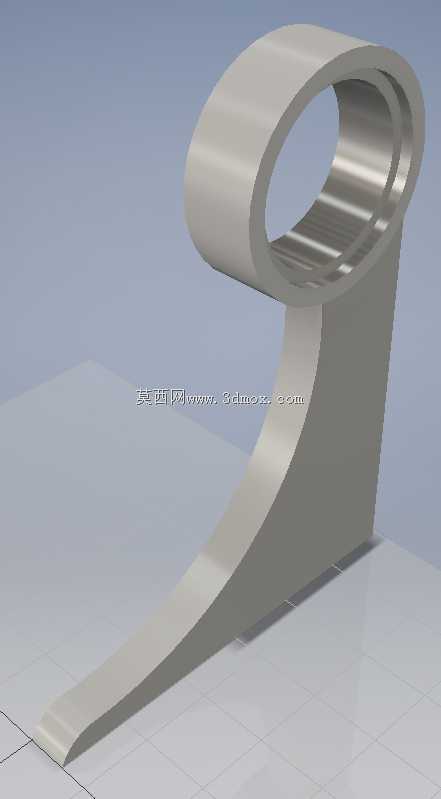

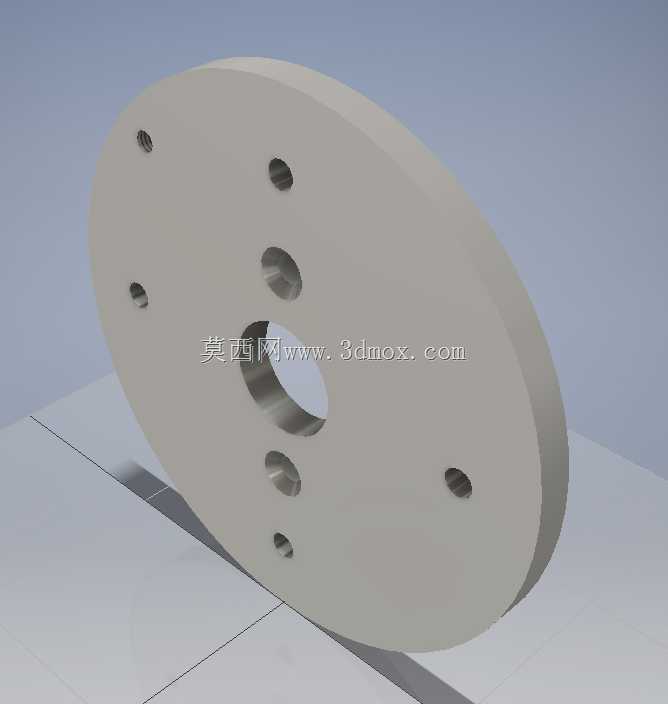

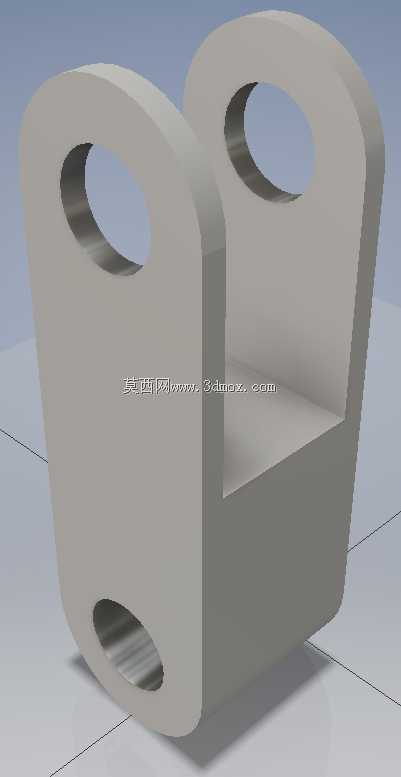

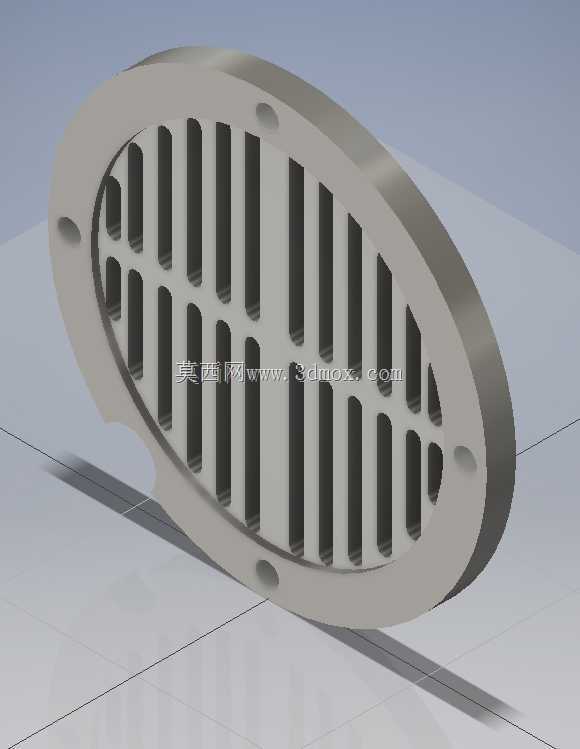

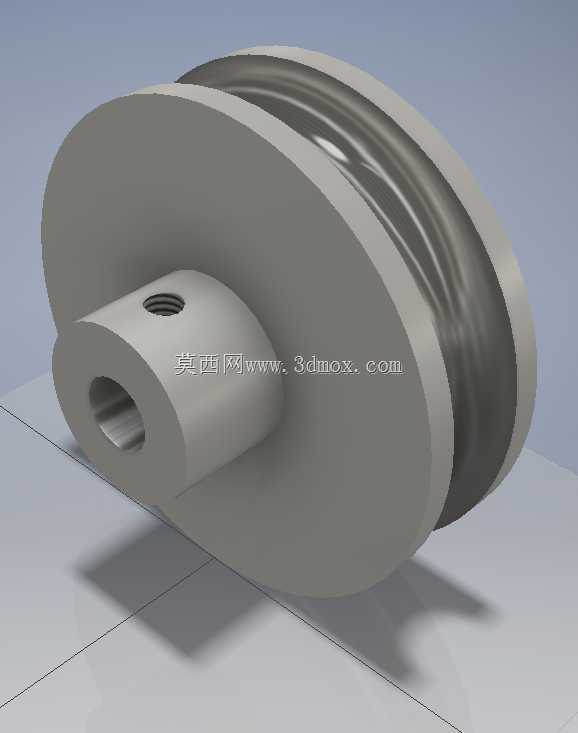

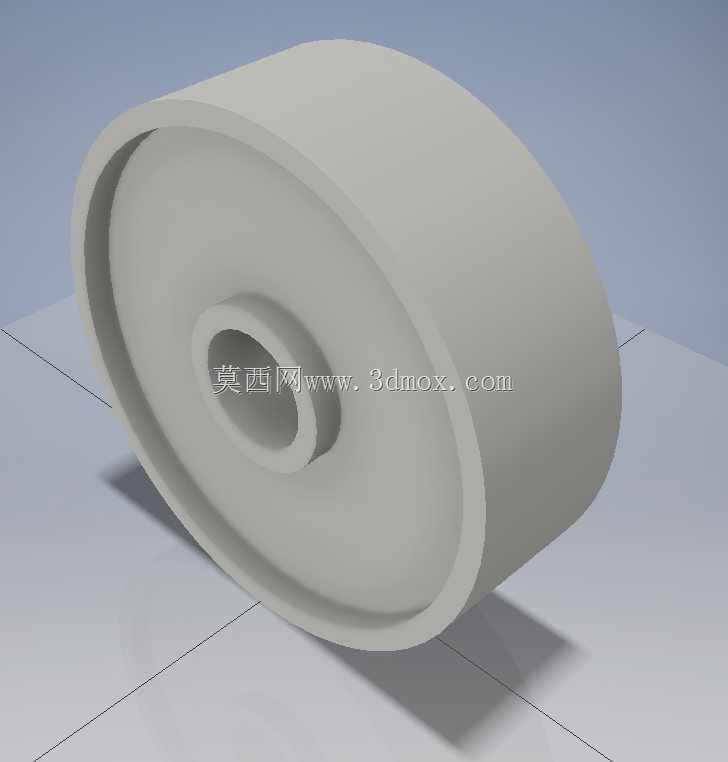

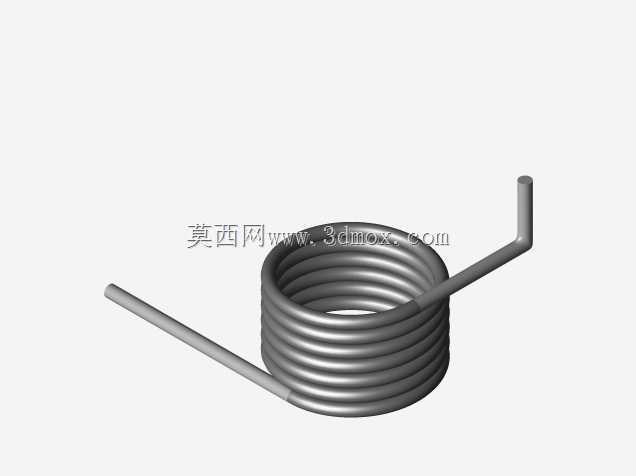

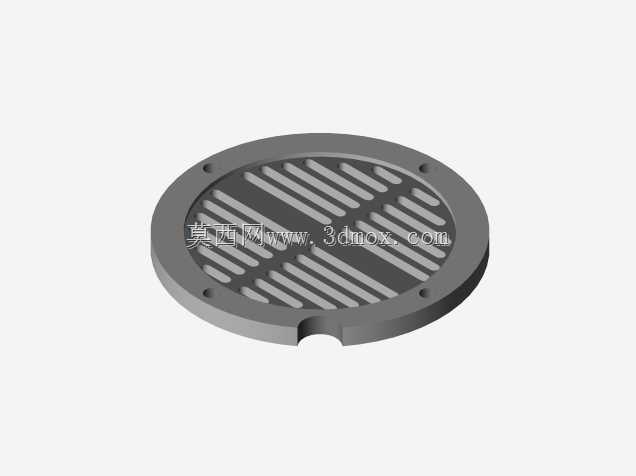

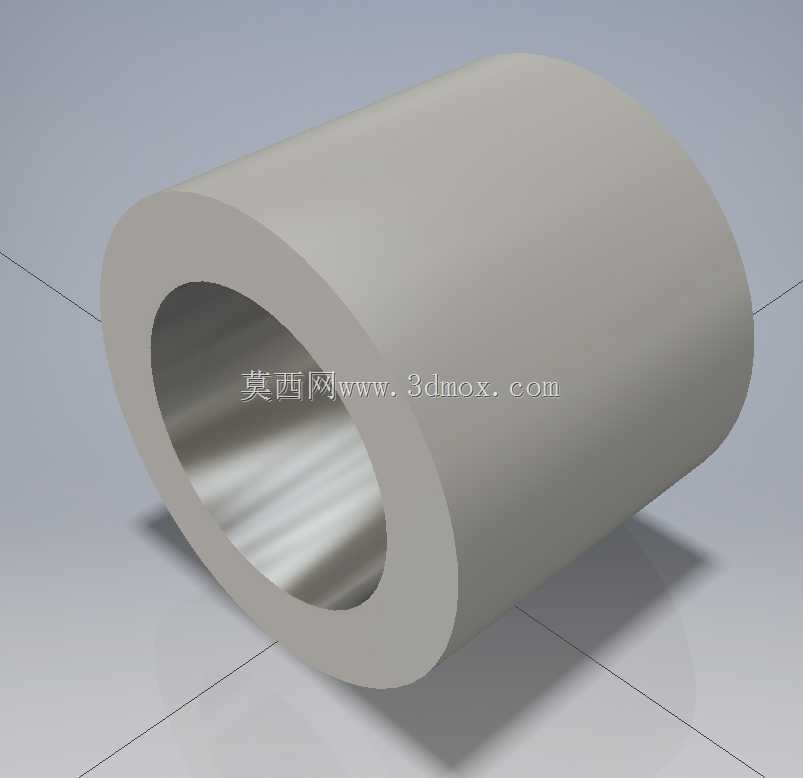

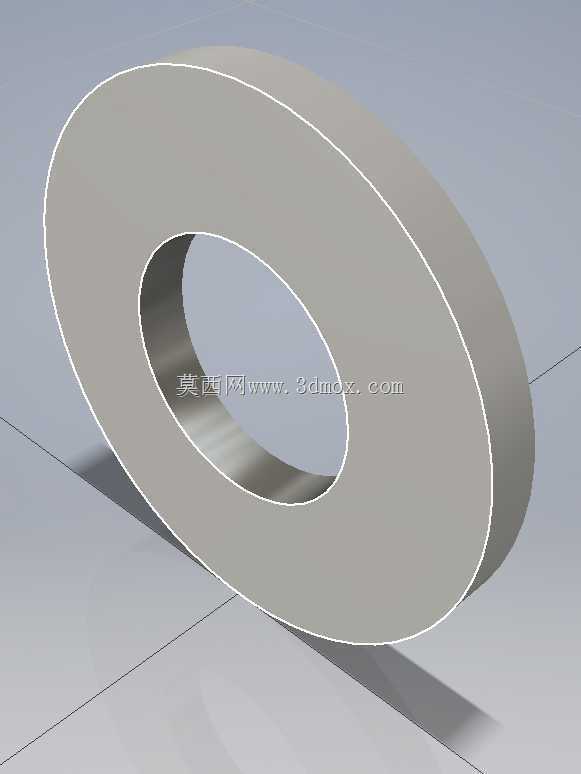

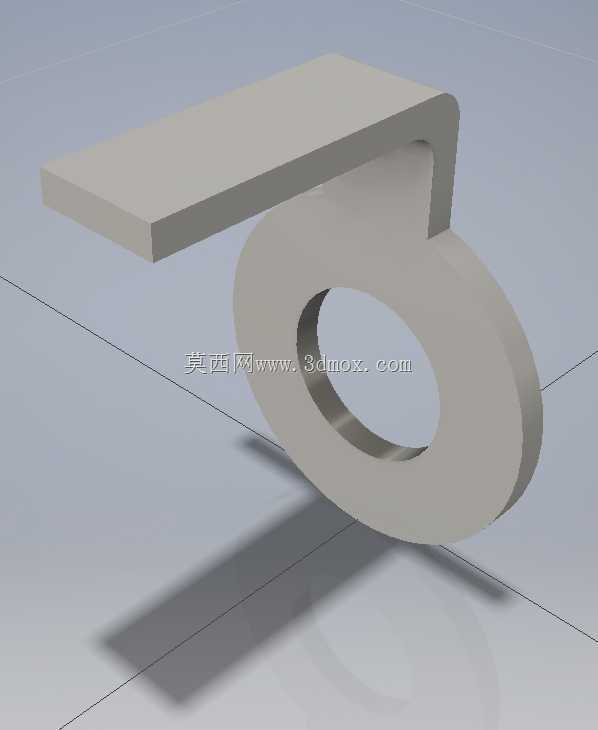

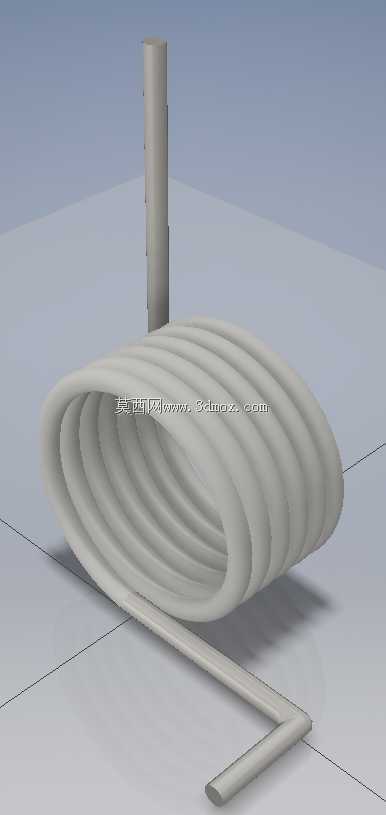

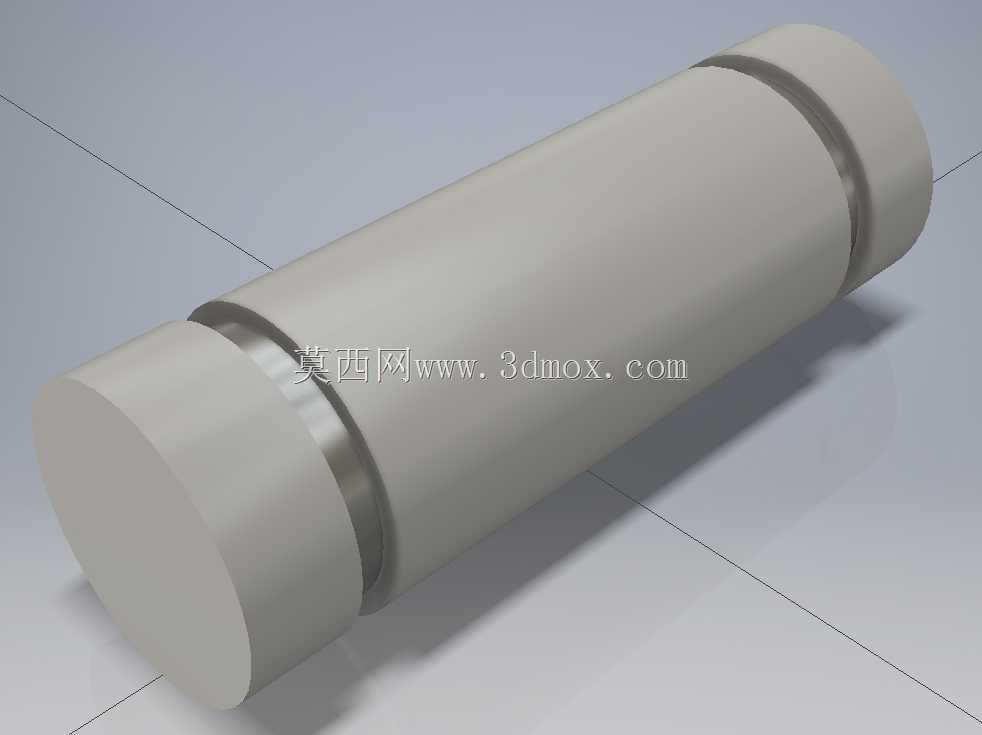

这套飞绳机构属于入门级机械创意装配结构，整体采用同轴串联布局，核心由带齿外圈的回转筒体、双侧支撑立架、端盖连接法兰、带轮传动组件以及多组紧固件组成，所有零件沿中心回转轴线依次排布，支撑立架底部为平直安装基面，可直接固定在工作台或实验台架上，安装孔位在立架底板上预留，无需额外加工转接板即可完成装夹固定。从实际功能来看，该机构通过回转筒体的高速旋转带动系在筒体侧部的短绳做离心运动，短绳在离心力作用下向外甩开，可用于直观演示圆周运动、离心力相关的物理现象，也可作为机械基础教学中回转类装配的演示样件，帮助初学者理解轴系支撑、带传动、法兰连接的实际装配逻辑。结构设计上，双侧支撑立架对回转筒体形成简支梁式的两点支撑，相比单悬臂支撑大幅降低了回转过程中的悬臂挠度，运转时筒体的径向跳动更小；筒体一端的带轮通过平带或圆带连接外部动力源，带轮与筒体之间采用键连接传递扭矩，端盖通过内六角螺钉锁紧在筒体端面，既可以对筒体内部的轴承形成轴向定位，也能在检修时快速拆卸，方便调整内部轴承的预紧量。筒体外侧加工的齿圈结构并非用于动力啮合，更多是作为动平衡校准的辅助结构，也可在后续改装中加装测速传感器，通过齿顶经过传感器的脉冲频率换算筒体实际转速，拓展出转速监测的功能。安装边界方面，整套机构沿轴线方向的总长度控制在常规实验台的容纳范围内，支撑立架的高度预留了足够的安全间隙，保证短绳随筒体回转时不会磕碰安装基面，侧方伸出的带轮轴端也预留了联轴器安装位，既可以连接手动摇柄做手动演示，也可对接小型调速电机实现电动驱动。各零件的配合公差选取偏向入门练习的宽松区间，轴承与筒体、轴承与支撑轴之间采用过渡配合，既保证装配时无需重型压装工具，徒手加铜棒即可完成组装，也能满足低转速演示场景下的回转精度要求，不会出现明显的卡滞或窜动。整套结构没有复杂的曲面零件，所有特征均为拉伸、旋转、阵列生成的常规机械特征，非常适合刚接触三维建模的设计者练习装配约束、干涉检查、工程图导出的基础操作，也能通过对该机构的改装，延伸出离心调速、柔性绳传动等不同方向的机械原理验证。
