海德汉3D测头精密测量组件三维设计

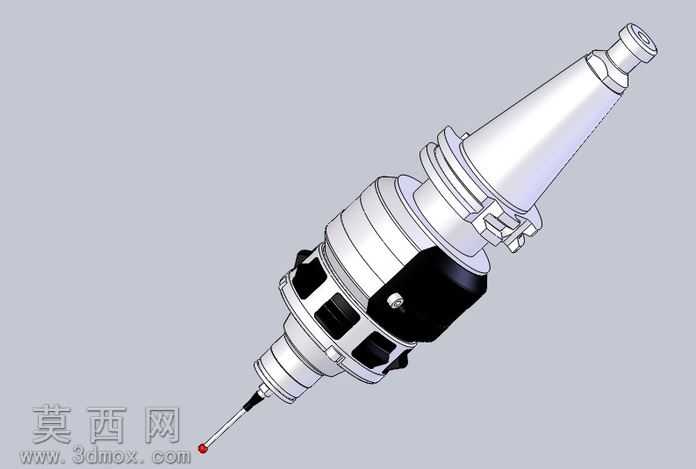

本作品为海德汉3D测头的三维参数化建模成果，建模过程严格遵循工业级测量组件的实际结构比例，依托三维建模软件完成全零件的特征构建与装配约束。建模初期先梳理测头的整体结构逻辑，将其拆分为锥柄连接段、主体壳体、信号传输模块、测针安装座、红宝石测针五大核心模块，每个模块均采用自底向上的建模思路，先绘制基准草图确定各部分的定位尺寸，再通过拉伸、旋转、扫掠等基础特征构建主体轮廓，针对壳体上的卡扣槽、密封台阶、安装定位孔等细节结构，采用切除、阵列、倒角等特征操作完成精细化处理，保证所有结构的尺寸公差与实际工业产品保持一致。材质渲染阶段，针对不同部件的实际材质属性分别赋予对应材质：锥柄部分采用抛光不锈钢材质，调整金属粗糙度参数模拟加工后的金属光泽与细微磨削纹理；主体外壳的黑色防护区域采用哑光工程塑料材质，添加细微的颗粒质感还原工业塑料的表面触感；测针部分的杆体采用硬质合金材质，测头顶端的红宝石球赋予高透光的硬质宝石材质，调整折射与反射参数还原红宝石的通透质感与高硬度表面特性。装配过程中严格按照实际产品的装配关系添加同轴、重合、限位等配合约束，保证锥柄与机床主轴连接段的同轴度公差符合数控加工的装夹要求，测针与安装座的连接无偏移，活动部位预留合理的装配间隙，还原测头实际工作时的触发活动空间。设计过程中重点还原了测头的触发式测量结构，内部的触发触点、复位弹簧结构均做了简化但符合原理的建模表达，既保证模型外观与实物高度一致，也能清晰展现3D测头的工作结构逻辑，可用于数控加工教学演示、机床附件选型展示、加工仿真场景搭建等用途，模型整体结构完整，细节还原度高，各零件可单独导出用于工程图生成或进一步的结构优化设计。
