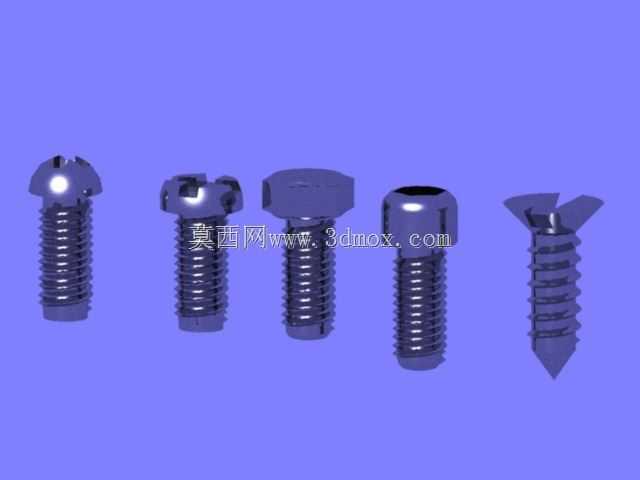

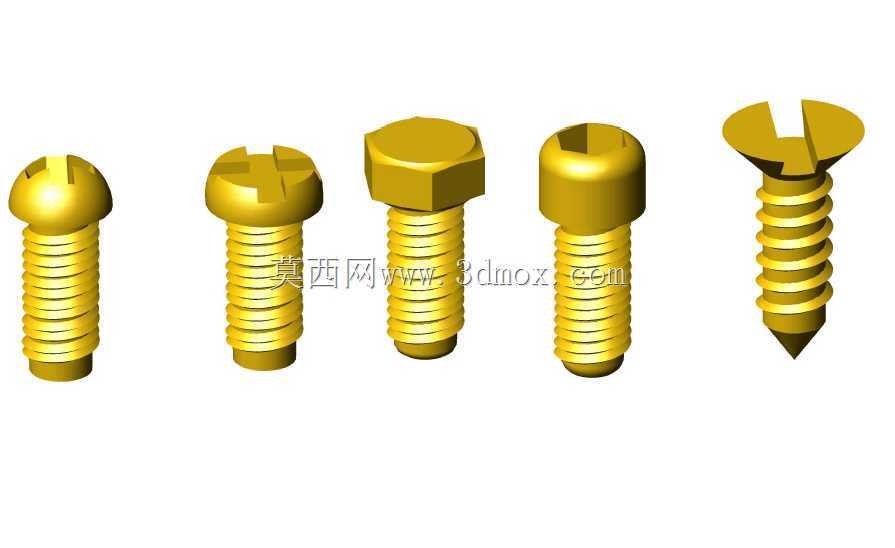

多类型标准紧固件螺钉三维结构数模

这套螺钉数模覆盖了机械装配场景中最常用的几类头部结构，从盘头开槽、十字盘头、外六角、内六角圆柱头到自攻螺钉，每一款的建模都严格贴合通用紧固件的实际装配逻辑，能直接适配各类设备的结构设计选型需求。做结构设计的同行都清楚，螺钉这类基础件看似简单，实际建模时很容易忽略细节导致装配干涉：比如不同头型的螺钉对应的沉孔深度、过孔直径、扳手空间预留都有明确的边界要求，这套数模在建模时就把这些实际装配的边界条件做了还原，外六角头的对边尺寸、内六角的驱动孔深度、盘头的头部倒角都和实际量产的标准件参数对齐，不需要设计人员再二次核对头型与安装空间的匹配度。不同头型的螺钉适用场景差异很大，外六角螺钉适合需要大预紧力的机架连接、重载部件固定，装配时可以用套筒或者开口扳手施加更大扭矩；内六角圆柱头螺钉适合安装空间局促的场景，头部可以完全沉埋入零件表面，不会突出装配面影响外观或者其他部件的运动轨迹；盘头开槽和十字盘头多用于电器外壳、薄板覆盖件的轻载连接，头部承压面积大，不容易压坏薄板基材；自攻螺钉则不需要预先攻丝，直接在预制孔内旋入就能形成啮合螺纹，多用于塑料件、薄钣金的快速装配场景。建模过程中，螺纹部分做了符合工程实际的简化处理，既保留了螺纹的啮合特征用于装配干涉检查，又不会因为全牙型的细密特征导致整机装配时文件运算卡顿，这也是做设备三维布局时最实用的处理方式——毕竟整机装配时不需要还原螺纹的每一个牙型细节，只要能准确表达安装位置、头部尺寸、螺杆长度对应的安装边界就足够支撑选型和装配校验。数模里每款螺钉的螺杆长度、头部厚度都做了参数化的特征预留，设计人员可以根据实际的板件叠厚、连接深度快速调整对应尺寸，不需要从零开始重建模型，能大幅缩短常规结构设计的基础件建模耗时。在做设备的BOM梳理时，这套数模也能直接对应标准件的采购规格，头型、驱动方式、长度参数都和市面流通的常规紧固件规格一一对应，不会出现数模做出来却买不到对应标准件的问题。很多新手建模时容易把螺钉的头部倒角、螺杆末端的倒角做的不符合实际，导致装配时看起来有错位，这套数模里所有的工艺倒角都按照实际冷镦加工的螺钉形态做了还原，导入装配体后视觉效果和实际装配状态完全一致，也能用来做装配指导文件的渲染素材。
