靠山临建式工业场站设备集成布置方案

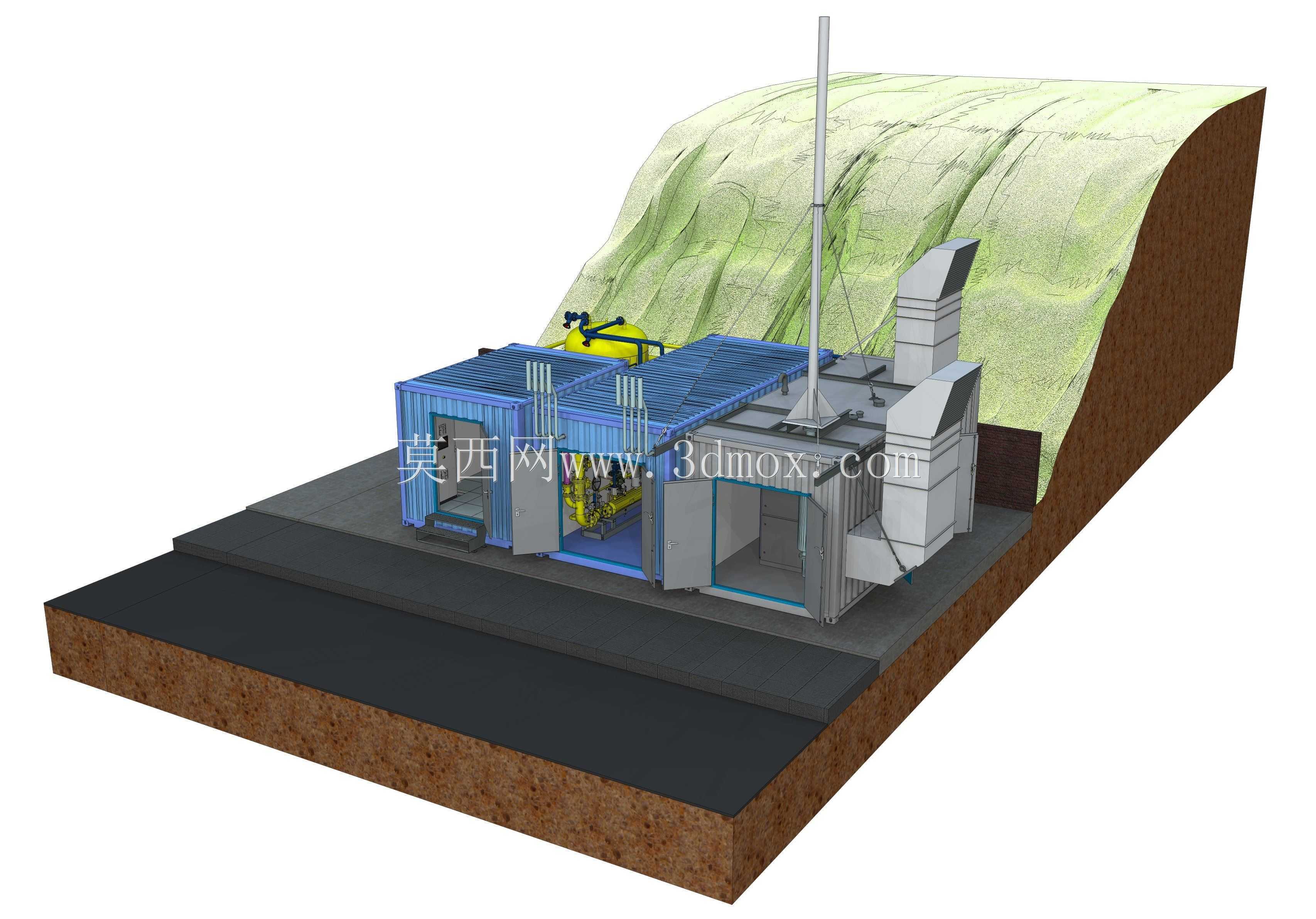

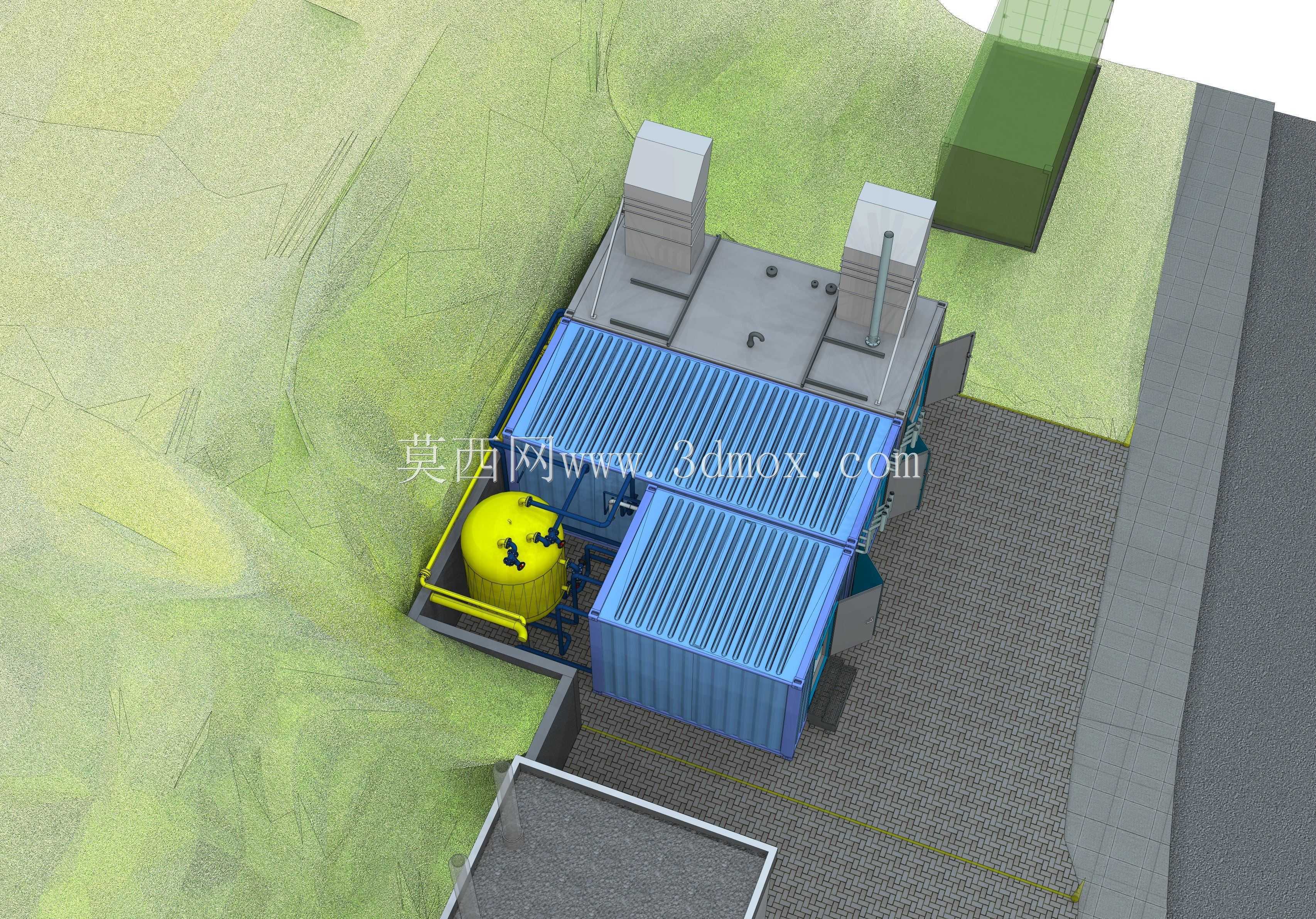

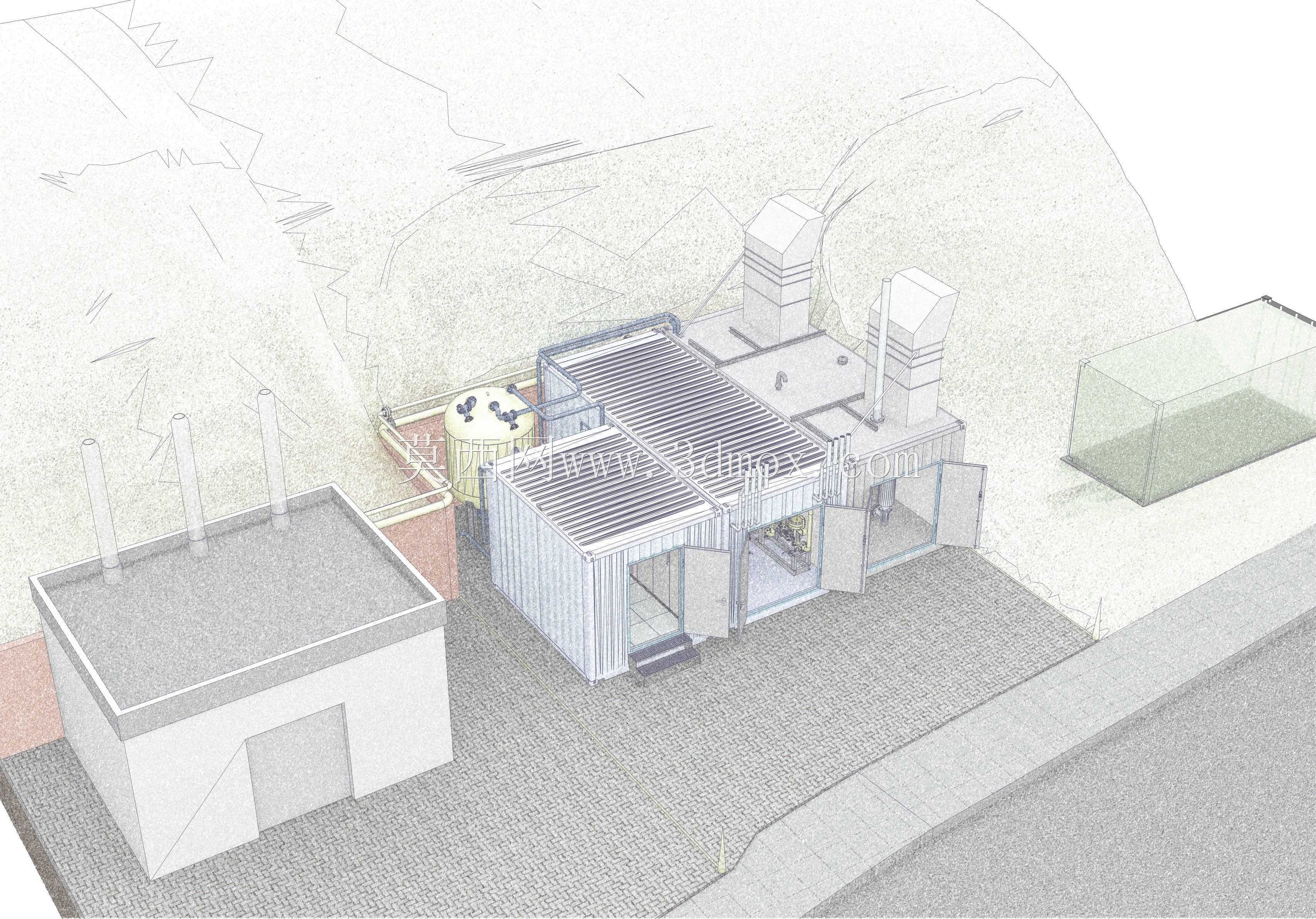

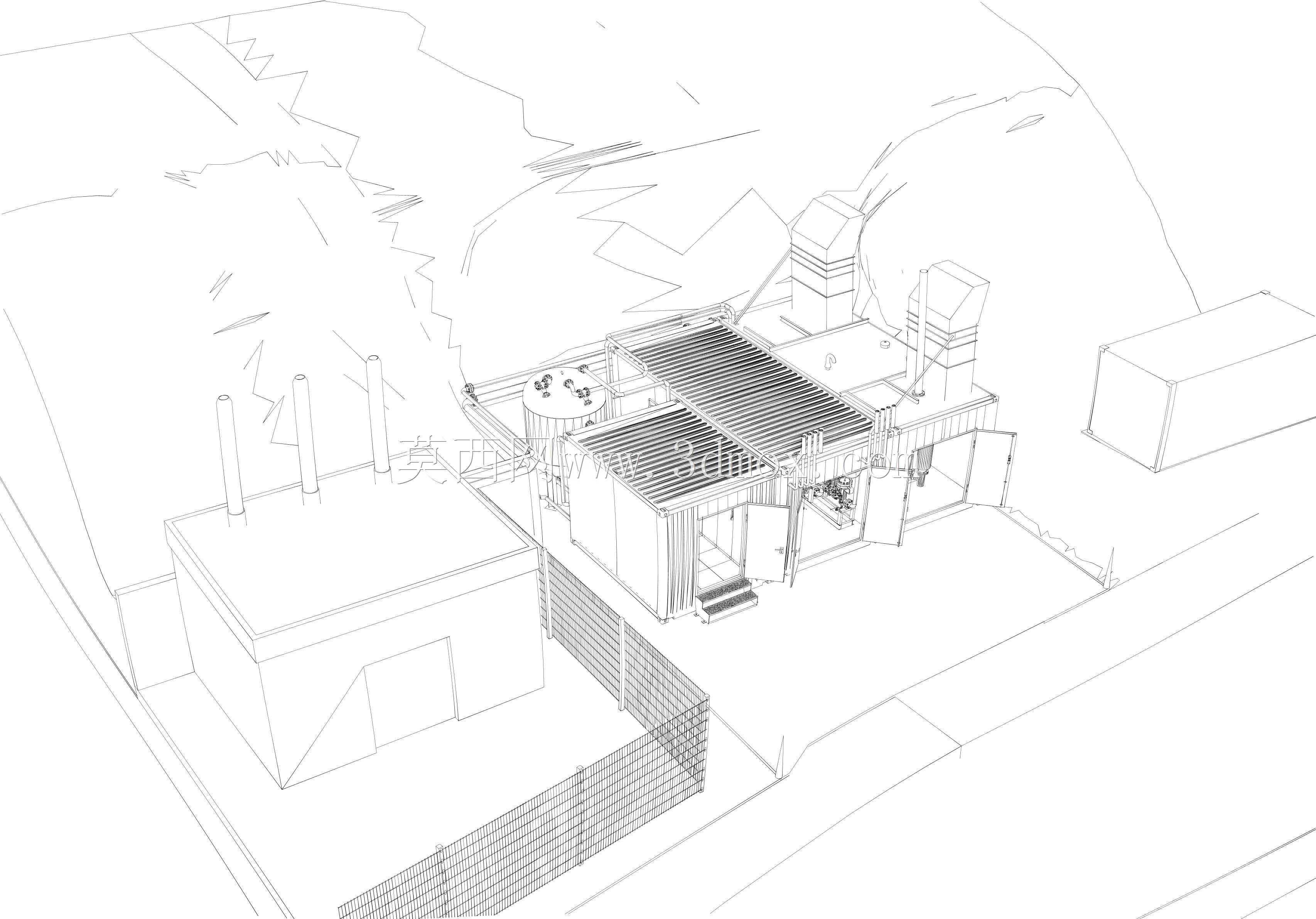

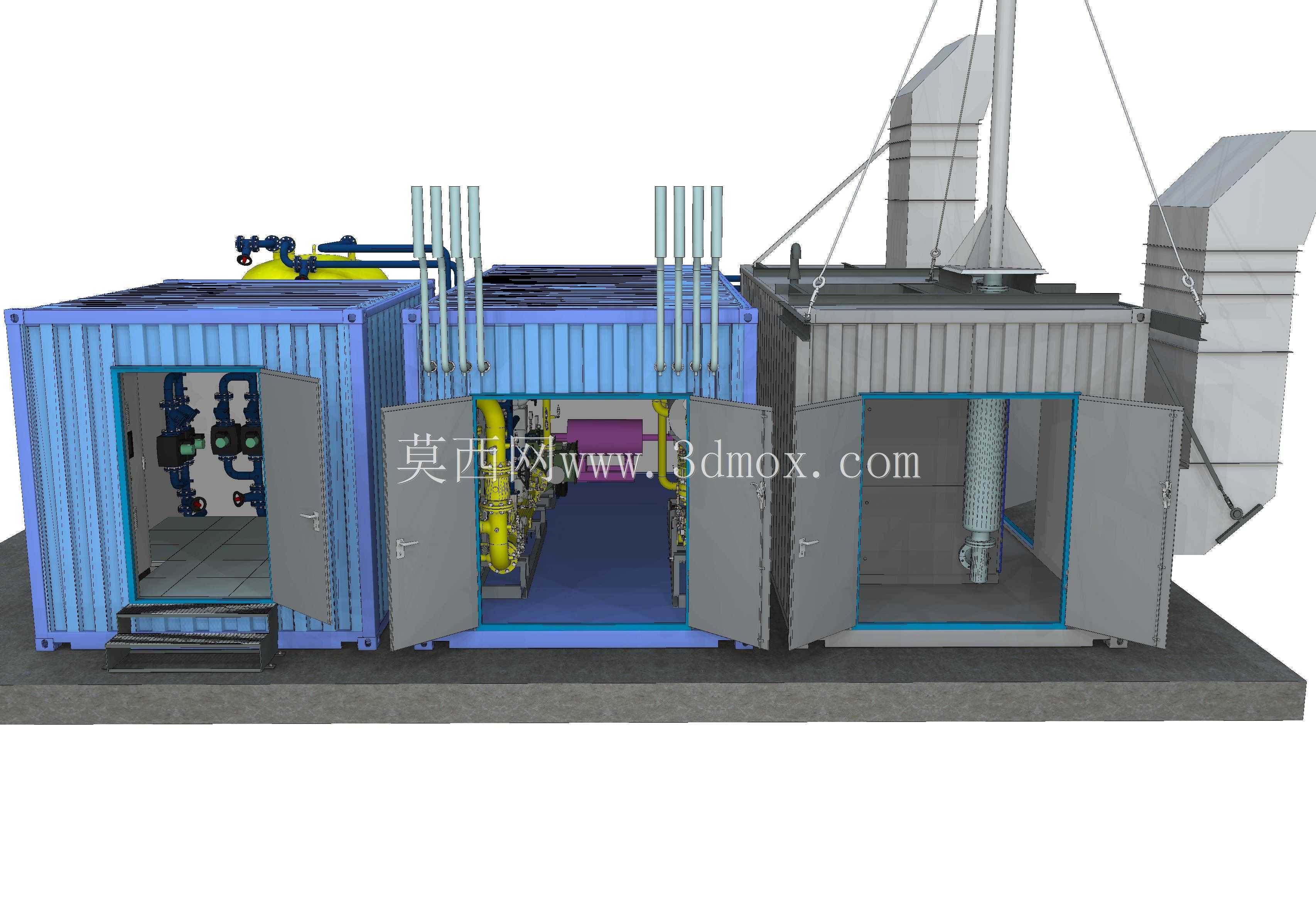

这套场站布置方案针对山地受限空间的工业能源输配场景设计，依托自然山体边坡搭建半埋式设备平台，将核心工艺单元集成在模块化箱式结构内，最大化减少场地平整的土方工程量，同时借助山体形成天然的背风防护屏障，降低极端强风天气对露天设备的冲击载荷。从功能分区来看，左侧箱体集成了气体调压、介质缓存的核心容器组件，内部预留了阀门操作与日常巡检的通行空间，管道沿箱体顶部的支吊架分层排布，不同压力等级的管路采用差异化的支撑间距设计，避免运行过程中管路振动引发的焊缝疲劳问题；右侧箱体配套排风除尘与尾气处理单元，高耸的排气桅杆沿箱体结构立柱固定，底部设置加强筋板抵消高空风载带来的倾覆力矩，桅杆顶部预留了检测仪表的安装接口，可直接挂载压力、浓度类传感元件无需额外现场焊接支架。设计阶段优先考虑了现场安装的便捷性，所有箱式单元均采用标准集装箱的角件接口，可直接通过平板车运输到现场后采用汽车吊整体吊装就位，不需要在现场进行大规模的预制焊接作业；平台分层设置的混凝土基础预留了设备地脚螺栓的预埋槽，可根据不同场站的设备配置灵活调整固定位置，边坡与设备平台之间预留了一米宽的检修通道，同时设置了挡墙防止山体落石直接撞击设备箱体。管路系统的设计充分考虑了压力工况的波动影响，容器进出口位置均设置了缓冲管段，阀门操作端全部朝向巡检通道一侧，操作高度控制在1.2米到1.5米的人体工程学合理区间，不需要额外搭设操作平台即可完成日常的开关与维护作业；箱体侧壁采用可快速拆卸的夹芯板结构，当内部设备需要大修时可直接拆除侧壁板块，预留出足够的设备吊装进出空间，不需要破坏整体建筑结构。整套布置的安装边界严格贴合山体边坡的开挖轮廓，平台外延距离边坡坡脚的安全距离满足防落石的相关规范要求，所有外露金属构件都预留了防腐涂层的施工余量，管路连接位置预留了后期加装保温层的空间，适配高海拔或者低温区域的场站运行需求，模块之间的连接管路采用法兰对接形式，现场安装时只需要完成对位紧固即可完成管路连通，大幅缩短现场的施工周期。
