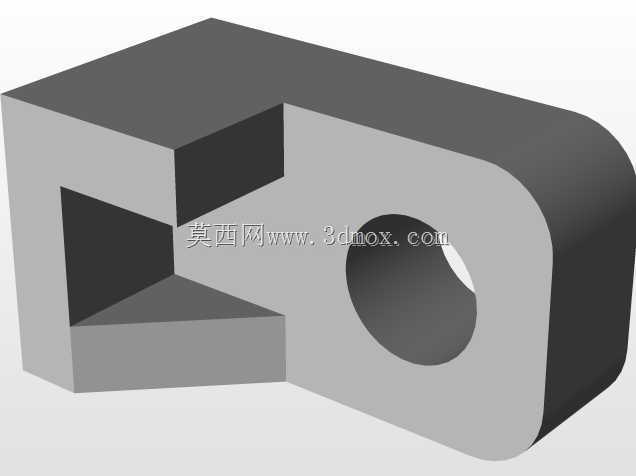

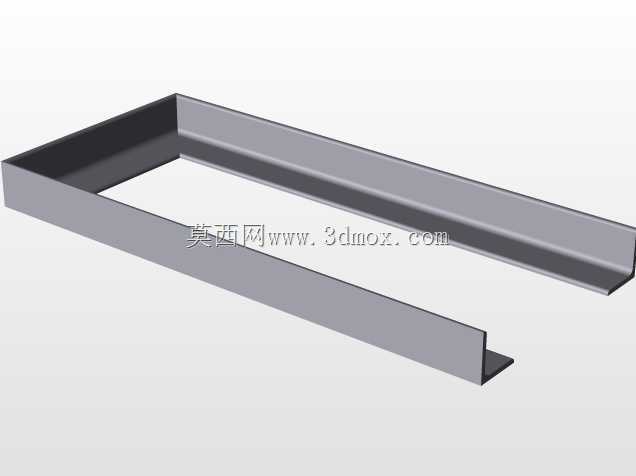

带安装孔位方形耐磨衬板结构设计

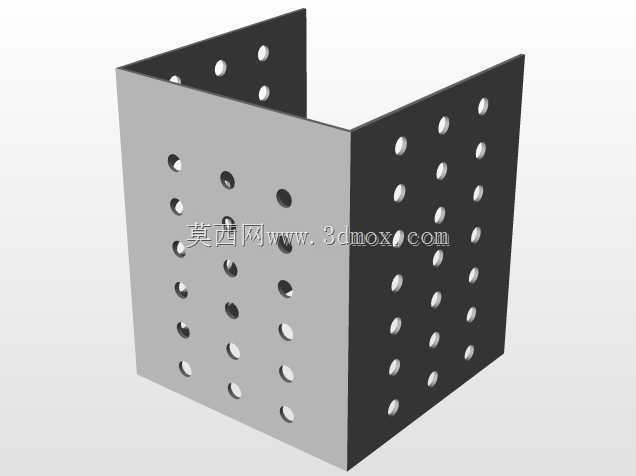

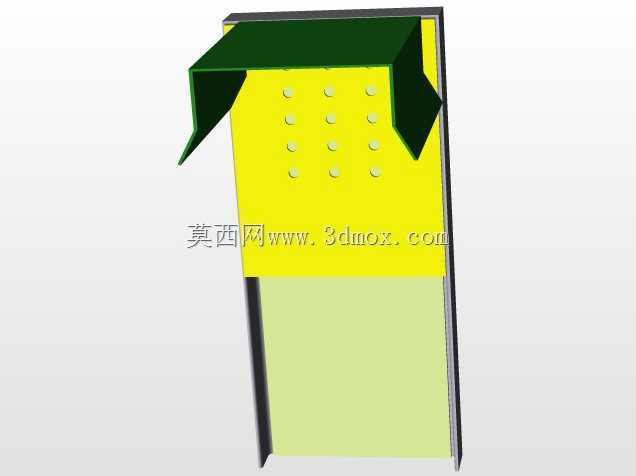

这类带规则排布孔位的方形板材，多作为设备接触面的耐磨衬板使用，在矿山输送、建材加工、工程机械的铰接接触面、物料冲刷面都有广泛应用，核心作用是隔绝主体结构与磨损介质的直接接触，避免设备主构件被磨损失效，降低核心部件的更换成本。从结构设计来看，整块板材采用等厚方形构型，边缘做了微小的倒角处理，避免安装时边缘锐角划伤操作人员，也能减少装配过程中与相邻构件的干涉。板面上的孔位采用非对称错落排布，并非均匀等距设置，这种排布逻辑是结合实际受力点设计的：在设备运行过程中，衬板不同区域承受的压紧力、物料冲刷力存在差异，对应受力集中的区域加密安装孔位，保证衬板与基座的贴合紧密度，避免长期受冲击后衬板出现翘边、移位的问题；受力相对平缓的区域适当拉大孔间距，减少基座上的螺纹孔加工量，降低装配工序的加工成本。设计时首先要匹配安装基座的边界尺寸，衬板的外形尺寸要略小于基座的安装面，预留0.5到1毫米的装配公差，避免因板材加工的尺寸误差导致无法顺利嵌入安装位。板厚的选择要结合实际磨损工况确定，若用于物料直接冲刷的溜槽内壁，板厚需要匹配预计的磨损周期，保证在一个维护周期内衬板不会被磨穿；若用于结构件之间的承压垫板，板厚则需要结合接触面的压强计算，避免受压后出现塑性变形。安装孔采用沉孔设计，装配后紧固件的端面会低于衬板的工作面，不会突出于板面受到物料的直接冲刷，也能避免紧固件被磨损后出现松脱的问题。孔位的位置精度需要控制在±0.2毫米以内，保证装配时能顺利对准基座上的螺纹孔，不会出现强行拧螺栓导致的孔位错位、衬板变形问题。在实际选型应用中，这类衬板可以根据使用场景更换不同的基材，比如承受强冲击的工况可以选用高锰钢材质，承受低应力磨粒磨损的工况可以选用耐磨合金钢板，有耐腐蚀需求的场景也可以更换为不锈钢基材，孔位排布和外形尺寸可以根据不同设备的安装基座做适配调整，不需要大幅改动整体结构逻辑就能适配多类设备的防护需求。装配时需要在衬板与基座的结合面均匀涂抹密封胶，避免细小的物料颗粒嵌入结合面缝隙，长期磨损导致基座表面出现凹坑，影响后续更换衬板时的贴合精度。
