锅炉配套框架式过热器三维结构设计

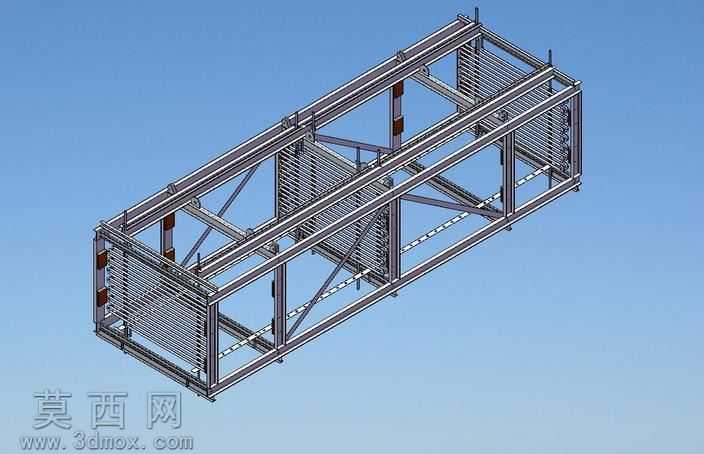

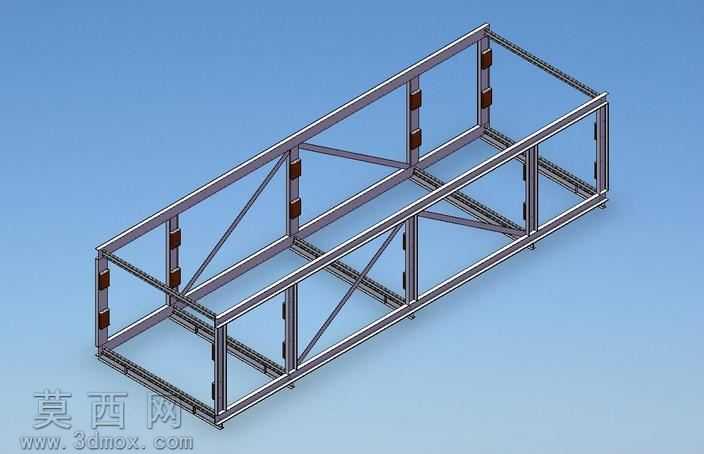

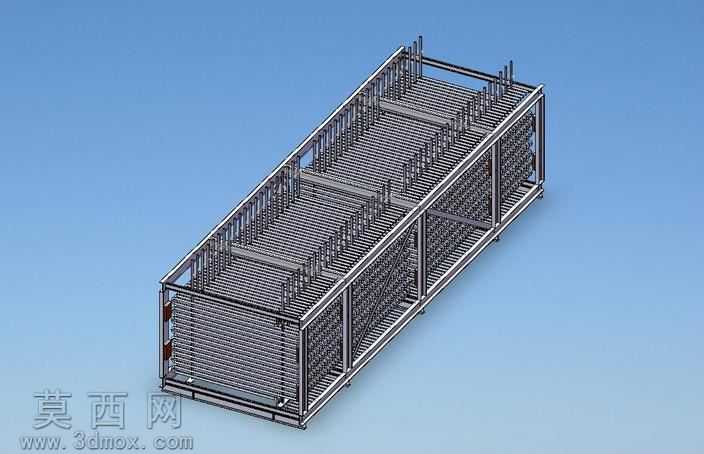

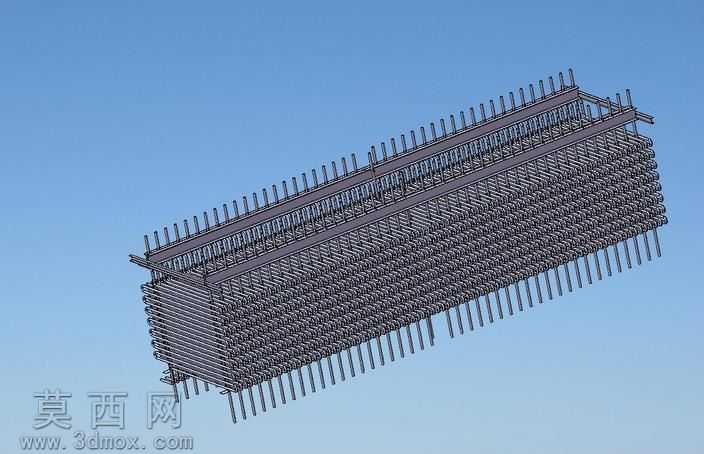

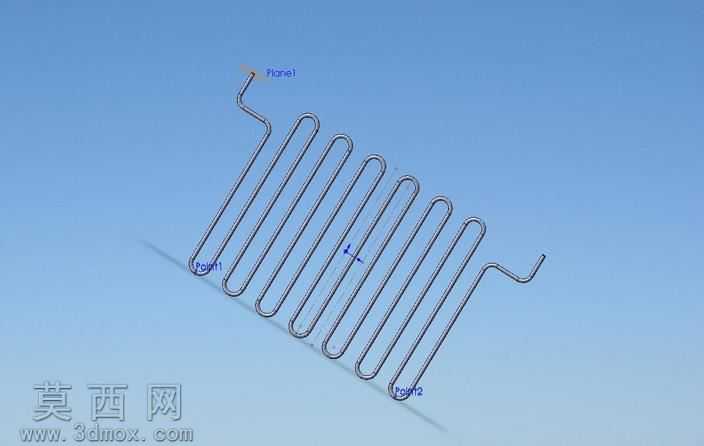

本作品为锅炉系统配套使用的框架式过热器三维建模成果，建模阶段以工业锅炉烟气通道安装适配需求为核心设计依据，首先完成整体安装框架的结构搭建：采用型钢拼接形成长方体承载外框，框架设置多道横向、纵向加强筋结构，保障整体结构在运输、吊装及长期高温工况下的结构强度，避免受热变形影响设备运行精度。框架内部按照过热器换热流程排布多层蛇形受热管束，管束采用等间距平行排布方式，每排管束通过定位支架与外框架可靠连接，既保证烟气流通的均匀性，也避免管束在高速烟气冲刷下产生振动位移。建模过程中对管束的弯折半径、管间距、进出口连接位置做了参数化设置，可根据实际项目的蒸汽参数、烟气流量需求快速调整管束数量与排布密度，适配不同吨位锅炉的配套需求。渲染阶段采用金属材质赋予框架与管束结构，框架部分做哑光钢结构质感处理，还原工业型钢表面的轻微粗糙纹理，管束部分做光亮金属质感处理，区分不同部件的材质属性；背景采用简洁的浅蓝色渐变，突出设备整体结构轮廓，通过等轴测视角完整展示设备的长条形整体形态、框架分层结构与内部管束排布逻辑。设计过程中充分考虑设备的运输与现场安装需求，整体结构采用模块化集成设计，所有换热管束与支撑框架整合为一体式运输单元，运抵现场后可直接整体吊装对接锅炉烟气通道，减少现场安装的焊接、装配工作量；同时预留了加强筋、装配连接件的拓展接口，可根据实际安装场景补充对应的固定结构，模型仅作为教育演示用途，具体尺寸参数可根据实际项目的热力计算结果做对应调整，满足不同工况下的过热蒸汽产出需求。
