符合DIN766标准的不锈钢短环链条结构

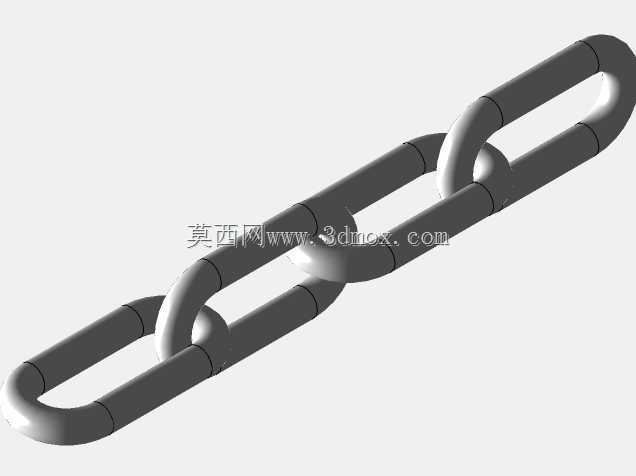

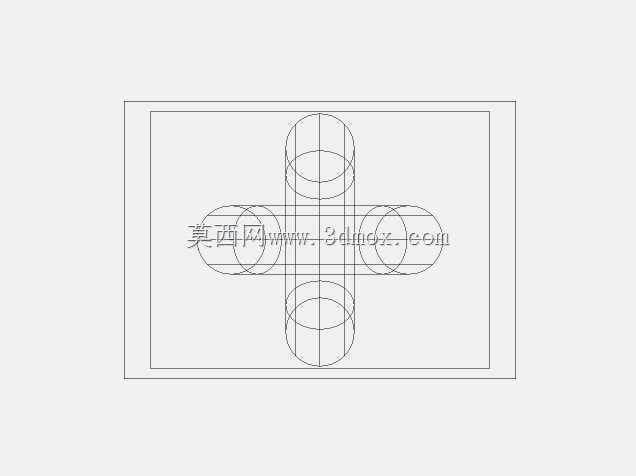

这款链条结构严格遵循DIN 766短环链条标准设计，在起重吊装、物料输送、船舶系泊、工业传动等场景中应用广泛，是五金索具、输送设备、起重机械里的核心受力构件。从实际工程选型角度看，DIN 766标准的短环链条相比普通长环链条，单环长度与线径的比值更小，受力时环体接触应力分布更均匀，同等线径下额定工作载荷更高，抗冲击载荷的表现更稳定，适合频繁启停、存在动载冲击的工况。设计过程中首先确定了链环的成型逻辑：单个链环采用圆钢弯制对接的结构，相邻链环互相穿套铰接，环与环之间的铰接间隙控制在合理范围，既保证链条可以顺畅弯折，适配链轮、导轮的缠绕轨迹，又不会因为间隙过大导致运行时产生额外的冲击晃动。当前模型呈现的是4个环的基础单元结构，实际应用中可根据使用长度需求，通过相同的链环穿套逻辑无限接长，不需要额外调整单环的结构参数，适配性极强。从安装边界来看，单环的内宽、内长尺寸严格匹配DIN 766的公差要求，能够适配对应规格的链轮齿槽、卸扣、吊环等配套连接件，不会出现卡滞、配合间隙超差的问题；链环的对接位置采用圆滑过渡处理，没有尖锐棱角，在与配套件接触时不会产生应力集中割伤配套件表面，也能减少自身的磨损速率。在不同应用场景下，这款链条的功能侧重有所区别：用于起重吊装场景时，短环结构能保证链条在受拉时不会出现环体扭转，吊重过程中载荷始终沿链条轴向传递，避免侧翻、滑脱的风险；用于刮板输送机、斗式提升机等输送设备时，链环与链轮的啮合更平稳，运行过程中噪音更低，磨损更均匀，能有效延长整套输送机构的维护周期；用于船舶系泊、户外防护栏等场景时，不锈钢材质的链体能抵御潮湿、盐雾等腐蚀环境的侵蚀，不需要频繁做防锈维护。建模过程中对链环的圆角过渡做了细节处理，弯制位置的曲率完全符合圆钢冷弯成型的工艺特性，没有出现建模时常见的曲率突变、壁厚不均的问题，模型可以直接用于装配干涉检查、载荷仿真分析、工程图导出等后续设计环节，不需要额外做结构修正。需要注意的是，实际选型时要根据工作载荷、使用环境匹配对应的线径和材质，不同线径的DIN 766链条额定载荷跨度较大，从几百公斤到数十吨不等，安装时要保证链条的受力方向与环体平面一致，避免侧向受力导致链环变形断裂。
