带法兰高压管道对接焊接作业场景

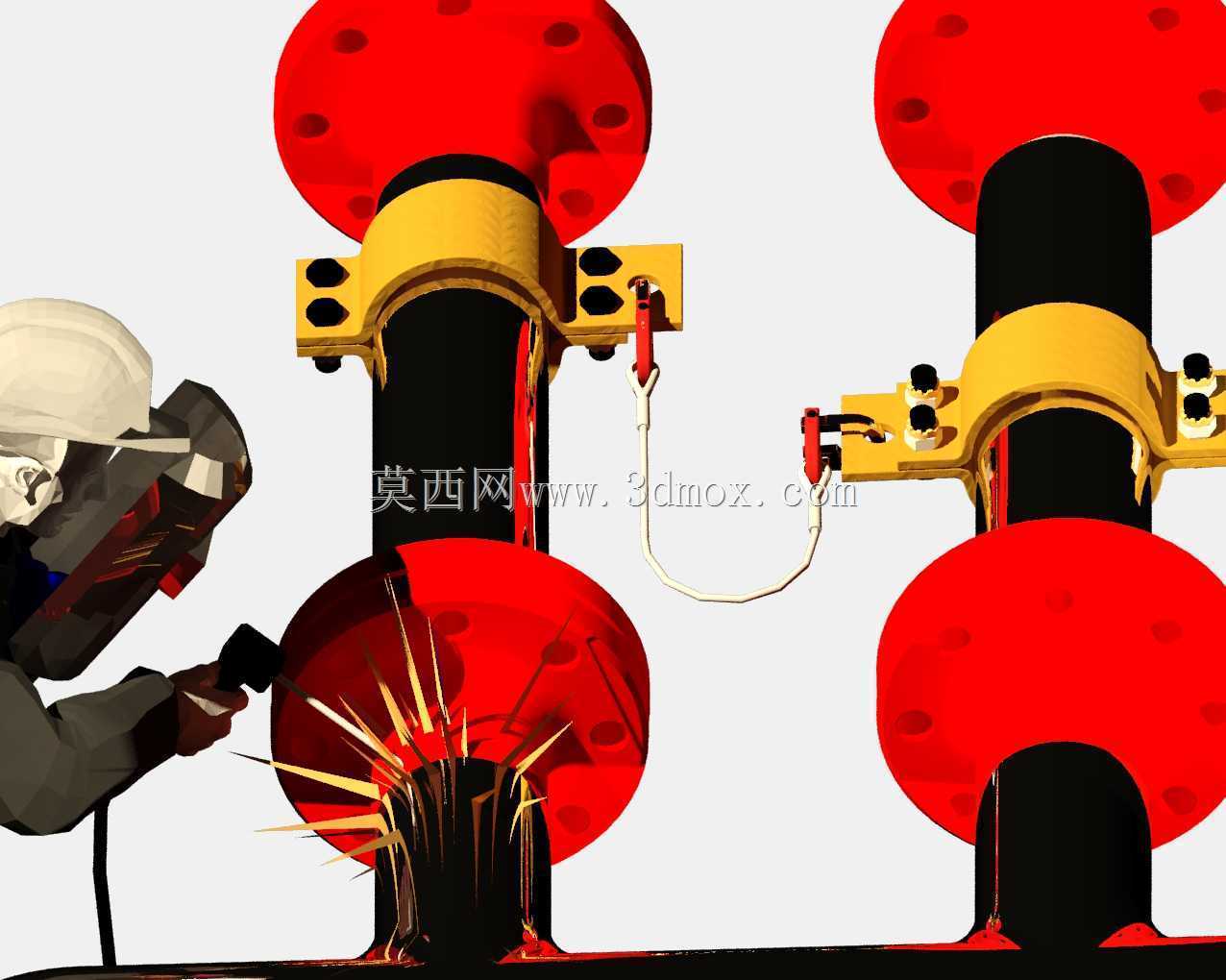

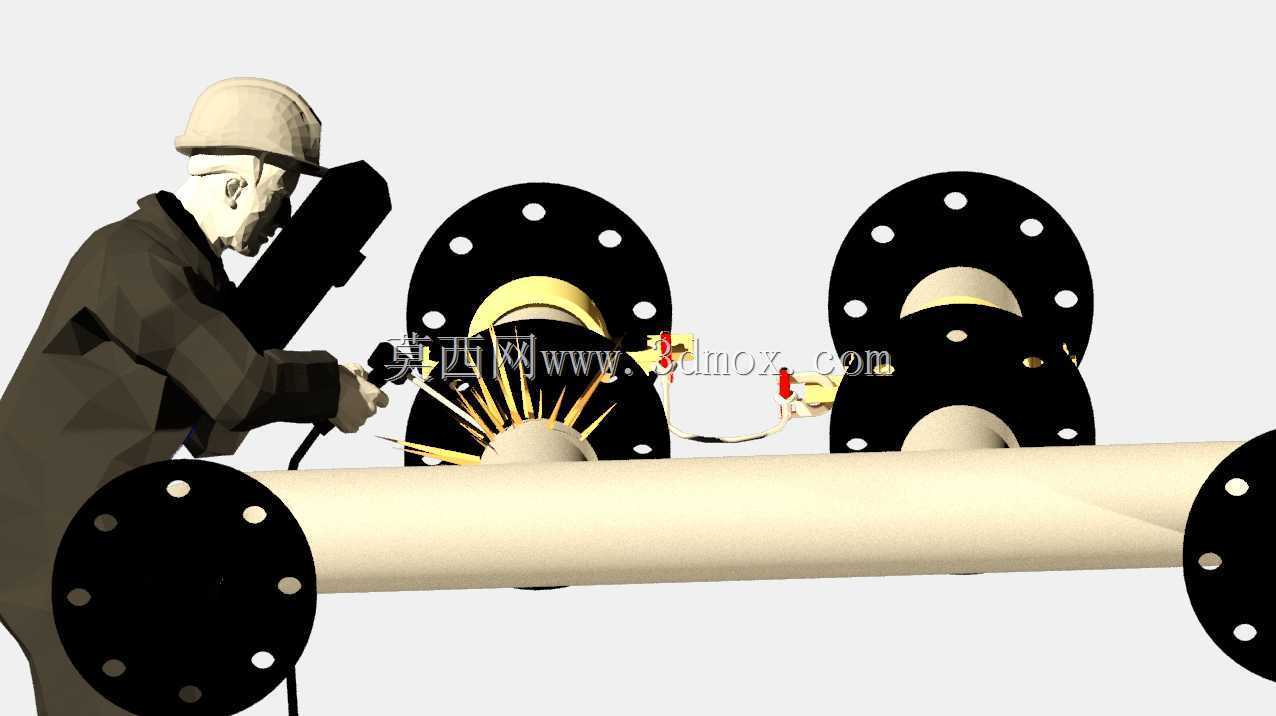

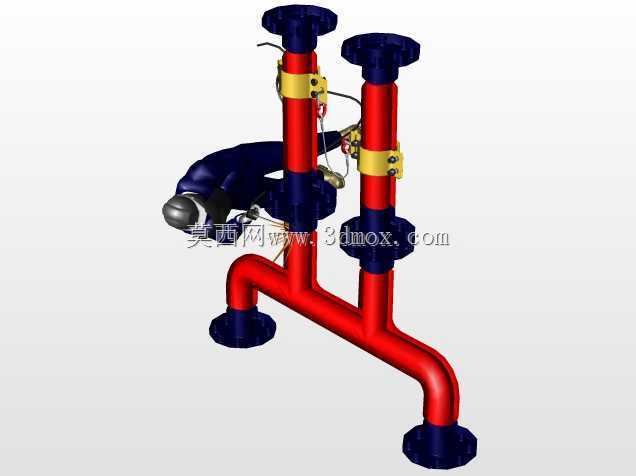

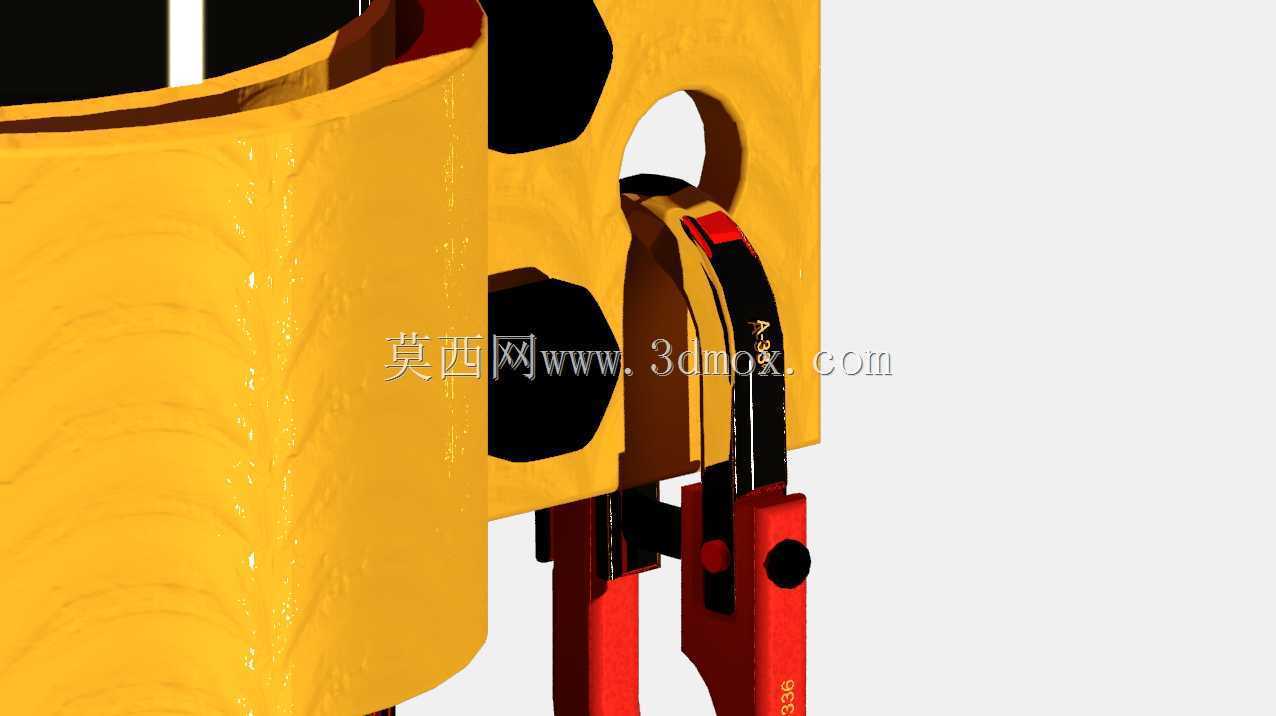

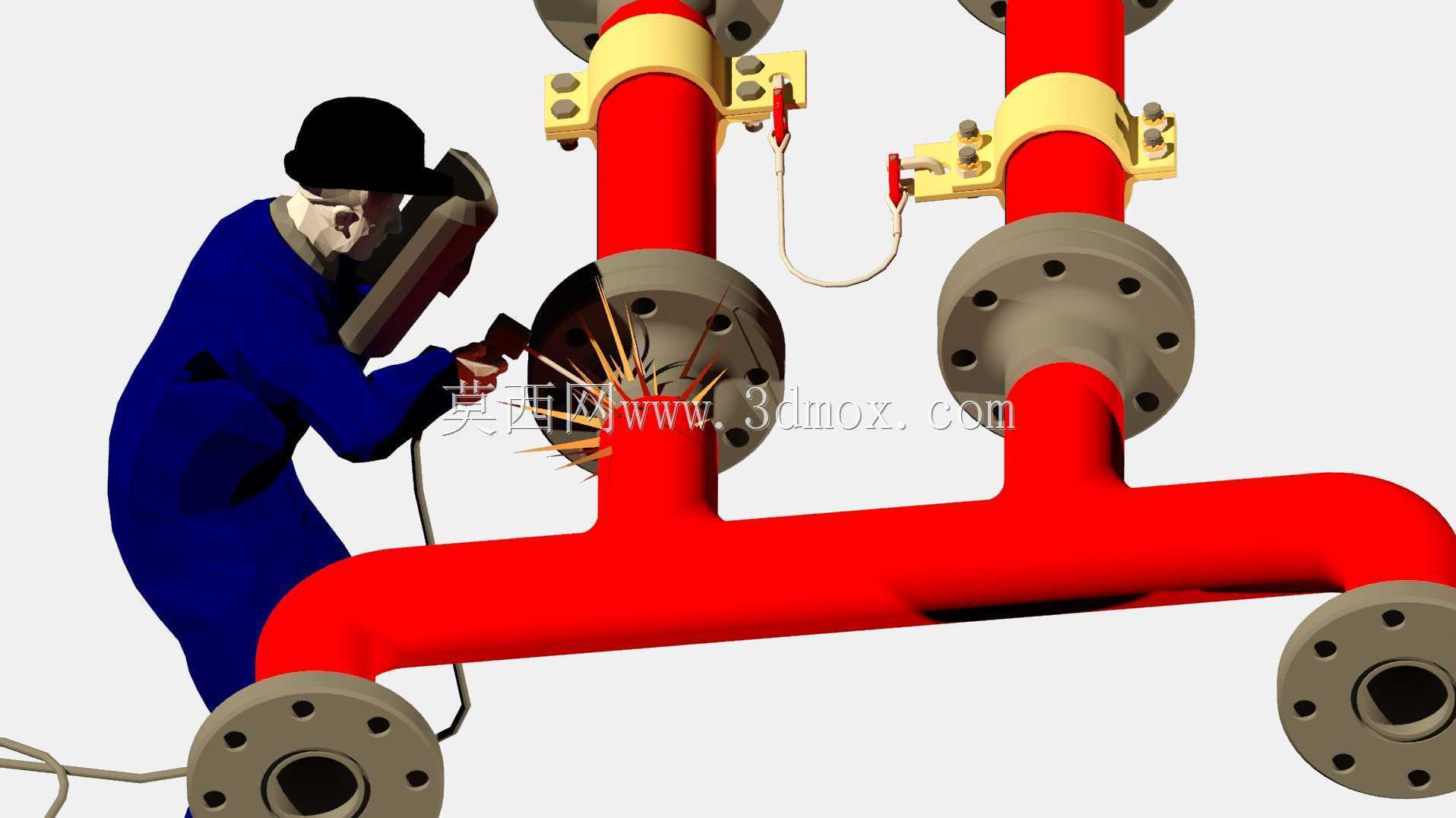

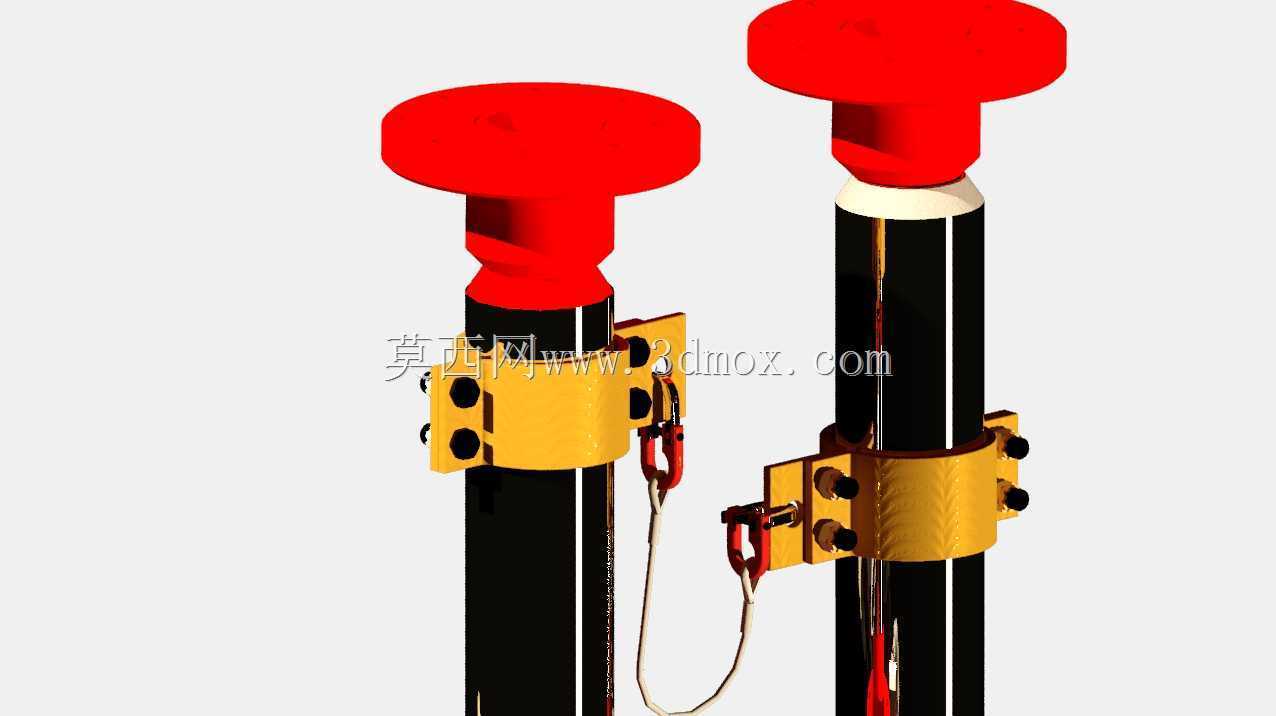

这套三维建模内容还原了高压输送管线现场焊接作业的典型工况，核心呈现带凸面带颈法兰的高压管段对接焊接的全流程细节，同时包含焊接作业时配套使用的管道对中固定工装，可直接用于管道施工方案交底、新焊工操作培训、工装结构优化参考等场景。在油气输送、化工介质传输、市政高压供水、长输管线场站改造等项目中，高压法兰管的焊接质量直接决定整条管线的承压能力与运行寿命，现场施工时最常出现的问题就是两段待焊管段同轴度偏差、法兰密封面平行度不达标，焊接过程中管段移位导致焊根未焊透、错边量超标，后续试压环节出现渗漏甚至焊缝开裂的风险。模型中呈现的对中固定工装，采用上下对开的卡箍结构，卡箍内侧加工有与管道外径匹配的圆弧贴合面，通过两侧的锁紧螺栓实现两段待焊管段的同轴定位，卡箍上预留的焊接让位缺口刚好覆盖管段对接的环缝位置，焊工可以在不拆卸工装的前提下完成整圈环缝的打底、填充、盖面作业，工装侧面的接线夹结构可直接连接焊接地线，避免地线直接搭在法兰密封面上造成电弧灼伤密封面的问题。从设计细节来看，模型还原的高压法兰符合高压管线常用的凸面带颈法兰结构特征，法兰盘上的螺栓孔沿圆周均匀分布，管段与法兰的连接位置也还原了内侧角焊缝的结构，焊接作业端的焊枪、焊接飞溅效果、焊工防护装备的细节都做了写实还原，能直观展现焊接操作时的工位角度、焊枪与焊缝的相对位置。安装边界方面，这套对中工装适配的是常规外径的高压输送钢管，卡箍的开合行程可以覆盖一定范围内的管径偏差，安装时不需要额外吊装辅助，两名现场工人即可完成工装的装夹定位，装夹后两段管段的错边量可以控制在工程允许的公差范围内，法兰密封面的平行度也能通过工装的定位面得到保证，避免后续法兰配对安装时出现密封垫压合不均的问题。模型同时呈现了焊接作业时的防护场景，焊工佩戴的焊接面罩、防护手套都做了结构还原，能让查看模型的人员直观了解现场作业的安全防护要求，也可以用于施工安全培训的可视化素材，帮助施工人员快速理解高压管焊接作业的操作要点与工装使用逻辑。
