西部数据My Book外置硬盘外观结构设计

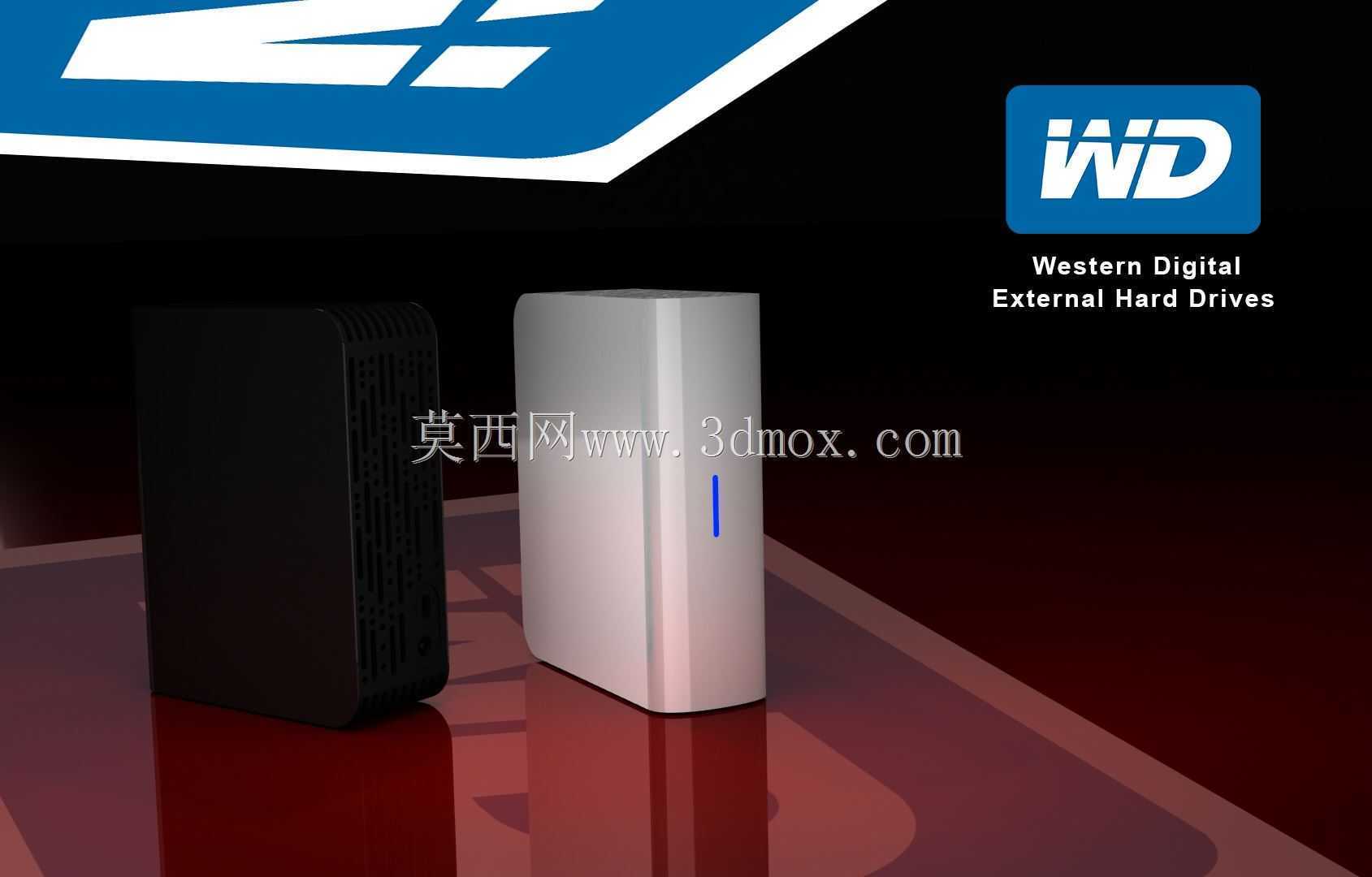

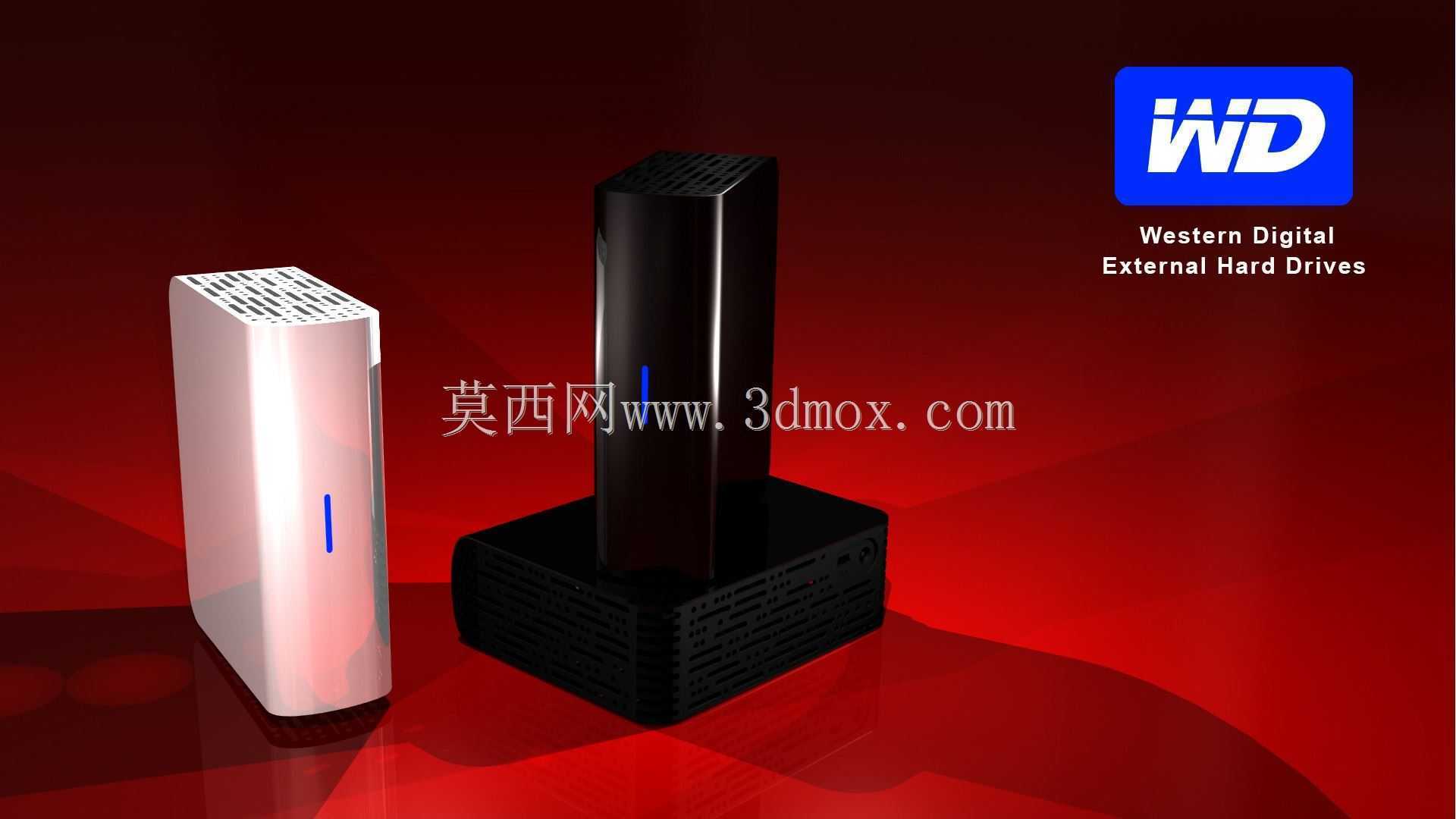

桌面级外置硬盘的结构设计，首先要平衡散热效率、空间占用与运行稳定性，西部数据My Book系列的立式造型正是围绕这三点展开。从三维建模的视角拆解，整机采用竖向长方体布局，底部预留加宽的支撑底座，底座与机身衔接处做了内收过渡，既降低立式放置的重心偏移风险，也让机身与桌面之间留出通风间隙，避免底部直接贴合桌面阻碍空气流通。机身外壳采用一体化哑光质感设计，正面仅保留一条竖向状态指示灯，无多余外露按键与接口，所有数据传输、供电接口集中布置在机身背部，这种布局能让桌面布线更规整，同时减少正面开孔对外观整体性的破坏。

在实际工程应用场景中，这类外置硬盘常被用于工业设计工作站的本地素材备份、三维模型文件归档、现场测试数据存储，区别于便携移动硬盘，它不需要频繁移动，立式结构能在有限的桌面纵深空间里获得更大的内部容积，可容纳3.5英寸台式机械硬盘，同时预留足够的散热风道空间。建模过程中需要重点把控外壳的壁厚均匀性，上下壳的卡扣连接位置要避开内部硬盘的安装区域，底座内部要设计减震胶垫的安装槽位，通过胶垫吸收硬盘运行时的细微振动，降低振动传导带来的噪音与硬盘损伤风险。

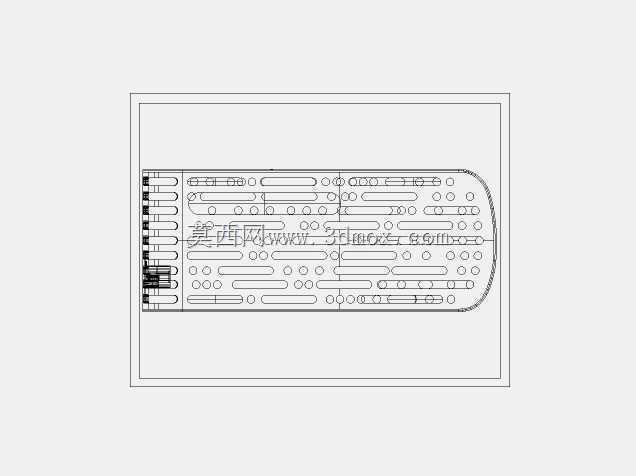

外形尺寸方面，整机高度约165mm，宽度约48mm，深度约135mm，底座宽度略大于机身，安装边界需要预留背部接口的插拔空间，建议背部距离墙面或其他设备至少50mm，方便数据线与电源线插拔，同时保证背部散热孔的空气流通。机身侧面设计有隐藏式散热格栅，格栅开孔方向沿竖向排布，配合内部硬盘的自然散热气流，无需额外风扇即可满足长时间高负载读写的散热需求，这种无风扇设计也能避免风扇积灰、轴承老化带来的故障点，提升设备长期运行的可靠性。

从结构设计思路来看，外壳的分模线设置在机身侧面与背部的交界位置，正常使用视角下不会看到明显分模痕迹，提升外观精致度。内部硬盘通过螺丝固定在金属中框上，金属中框既承担硬盘的承重作用，也能辅助将硬盘产生的热量传导到外壳，扩大散热面积。前面板的指示灯采用导光条设计，将主板上的LED光线均匀导出，避免灯光直射产生眩光，同时清晰反馈设备的通电与读写状态。对于三维建模从业者而言，还原这类产品的重点不只是外观曲面的顺滑度，更要理解内部硬件排布、散热路径、减震结构与外观造型之间的约束关系，每一处外观线条的取舍都对应着内部结构的工程需求。
