15.6英寸LP156WH4屏幕LCD控制驱动板

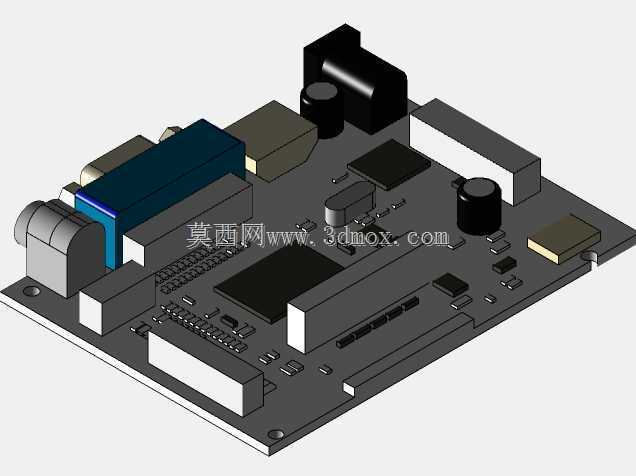

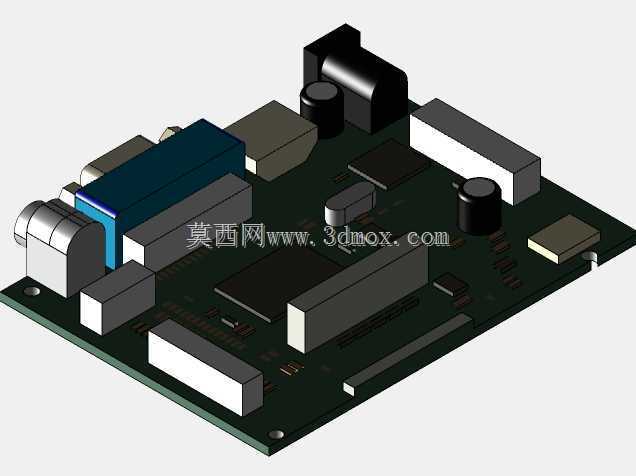

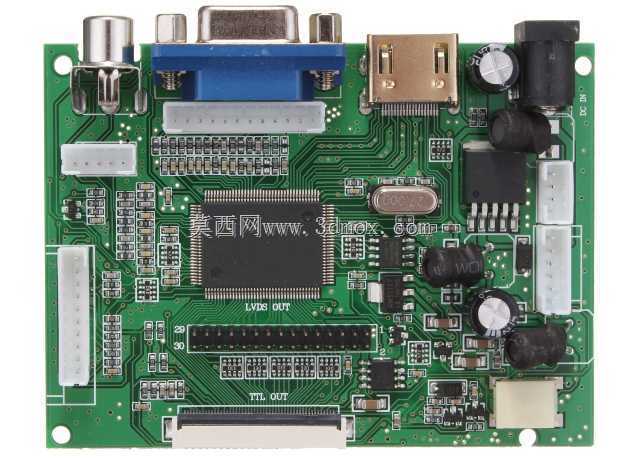

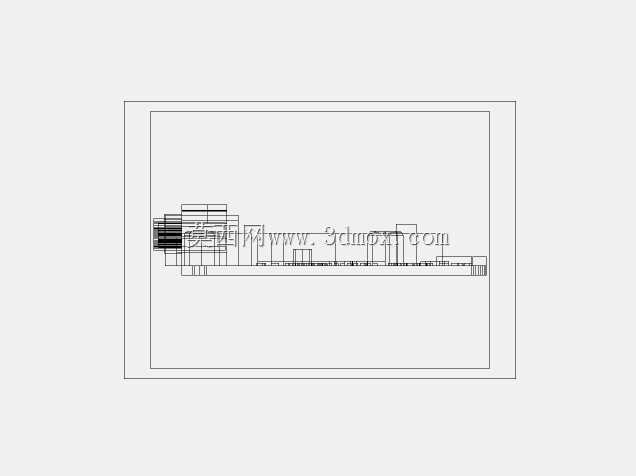

这款LCD控制板主要适配1366×768分辨率的15.6英寸LP156WH4（TL）（A1）规格液晶面板，在日常工程场景中，这类控制板常被用于闲置笔记本屏幕的二次改造，可将淘汰下来的笔记本液晶屏改装为台式机副屏、小型设备监控显示屏、嵌入式工控显示终端等，解决废旧屏幕再利用的核心需求，也可用于小型自助设备、便携显示装置的显示驱动配套。从功能特性来看，板载集成了VGA、HDMI等常用视频输入接口，同时预留了LVDS输出、TTL输出接口，能够匹配对应规格液晶面板的信号输入要求，板上搭载的主控芯片可完成输入视频信号的解码、时序匹配与输出驱动，周边配套的电容、电感、晶振等元器件完成电源滤波、时钟信号生成等辅助功能，电源输入部分做了稳压处理，可适配常规直流供电场景，保障显示输出的稳定性。设计过程中，首先需要匹配目标液晶面板的引脚定义与信号时序，确保LVDS信号通道的阻抗连续，避免信号干扰导致的显示花屏、闪屏问题；接口布局上，将常用的外接输入接口布置在板卡侧边，方便装机时的线材插拔，板卡四角预留了标准安装孔位，可直接通过铜柱固定在常规的塑料或金属外壳内，安装孔位的间距适配多数通用便携显示外壳的固定点位，不需要额外做打孔改造。板卡的外形尺寸完全匹配对应屏幕的背部安装空间，边缘不会超出屏幕的边框范围，接口伸出位置刚好对应外壳的预留开口，装机后不会出现接口错位、线材弯折过度的问题。板上的接插件全部采用卧式贴片或直插布局，整体板卡厚度控制在常规PCB加最高元器件的总高度范围内，不会和屏幕背部的金属屏蔽层产生干涉，电源接口的位置预留了足够的插拔空间，适配常规的直流电源插头接入。在实际选型使用时，需要注意匹配屏幕的供电电压与信号通道定义，这款控制板已经针对对应型号的屏幕做了参数预调，不需要额外烧录固件，接通对应电源与信号源即可点亮屏幕，对于DIY爱好者或者小型设备开发人员来说，能够省去显示驱动电路开发、调试的大量时间，直接完成显示部分的功能搭建，也可作为小型显示类产品的原型验证板，快速完成功能验证后再做针对性的板卡优化，缩短产品开发周期。
