六叶曲面螺旋桨三维结构设计

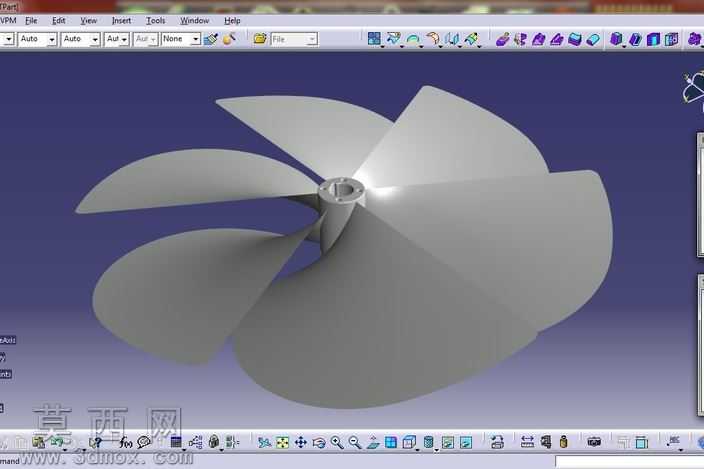

本螺旋桨模型采用CATIA软件完成全参数化三维建模，整体采用六叶非对称曲面布局设计，建模过程以流体力学推进效率需求为核心逻辑，首先通过草绘确定桨毂的基准回转轮廓，以中心轴线为旋转轴生成带安装定位孔的桨毂基体，桨毂中心预留标准轴孔与键槽结构，保障与动力输出轴的装配匹配性。桨叶部分采用多截面曲面混合建模方式，先在不同径向高度的基准平面上绘制对应翼型截面线，从桨根到桨梢逐步调整截面的弦长、厚度与扭转角度，桨根位置做加厚圆角过渡处理，避免应力集中问题，桨梢位置做收窄削薄处理，降低运转过程中的涡流损耗。建模过程中对每一片桨叶的曲面做连续性检查，保障曲面G2连续无褶皱、无破面，完成单片桨叶建模后通过圆周阵列命令生成其余五片桨叶，阵列过程严格校验每片桨叶的角度偏差与位置精度，保障整体动平衡性能。材质设定上采用高强度铸造铝合金作为预设材质，渲染时赋予金属哑光质感，还原螺旋桨真实的金属表面肌理，同时对桨叶曲面做光影分层处理，清晰展现不同截面的曲面弧度变化。结构设计层面，充分考虑螺旋桨运转时的受力特性，桨叶与桨毂的连接位置做渐变过渡加厚，提升连接位置的结构强度，可承受高转速下的离心力与流体冲击力；桨毂的轴孔与端面做精度预留设计，可直接对接后续的工程图生成与加工仿真流程。整体模型建模逻辑清晰，参数化特征保留完整，可通过调整截面参数、扭转角度、叶片数量快速衍生不同规格的螺旋桨方案，适用于航空推进、船舶动力等场景的前期方案验证、流体仿真分析以及结构校核工作，模型曲面质量高，无几何错误，可直接导入各类CAE仿真软件完成流场、应力场的模拟计算，也可用于3D打印手板制作，验证产品的实际装配与外观效果。
