小型轮式夹持作业飓风机器人结构设计

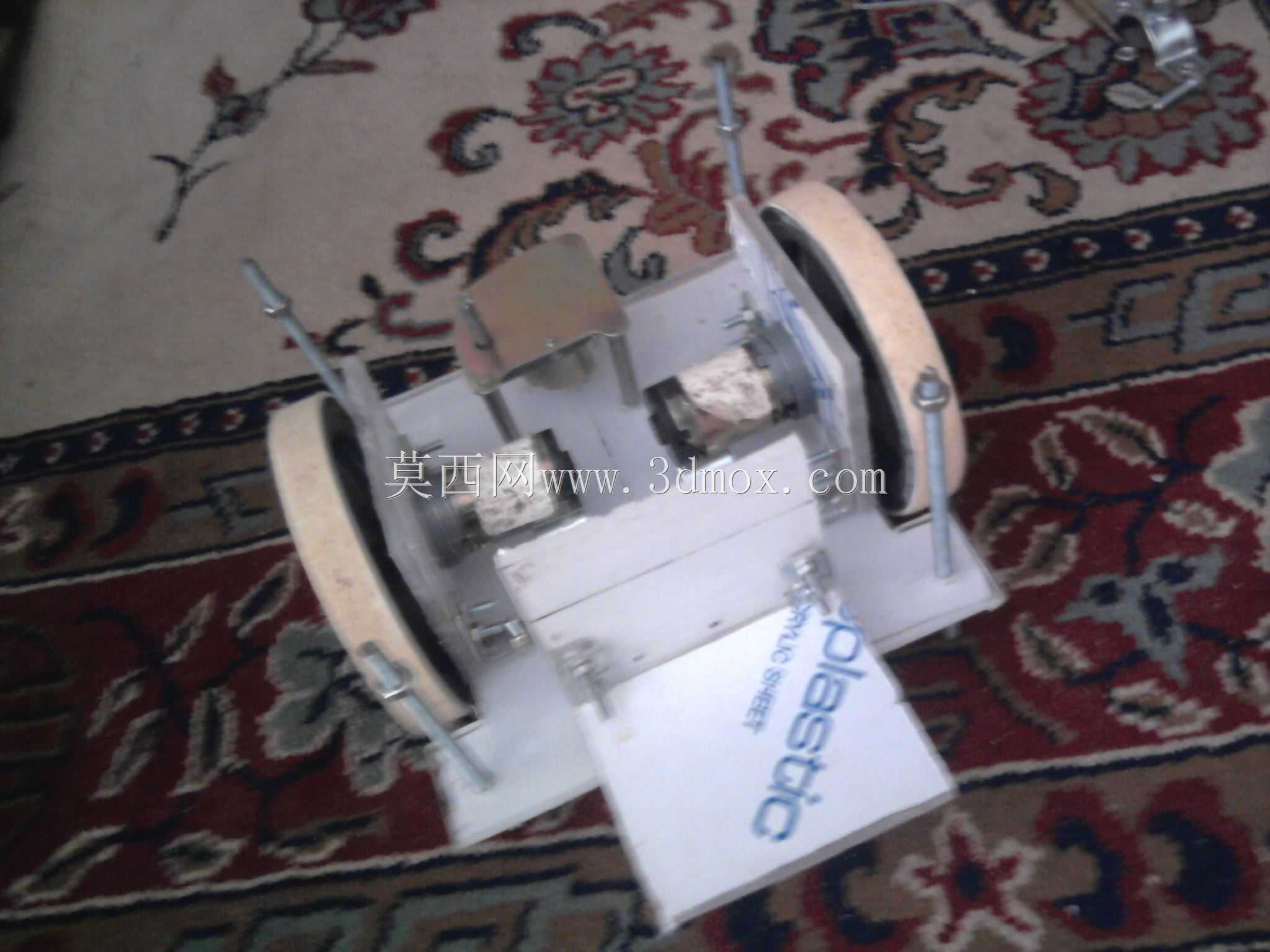

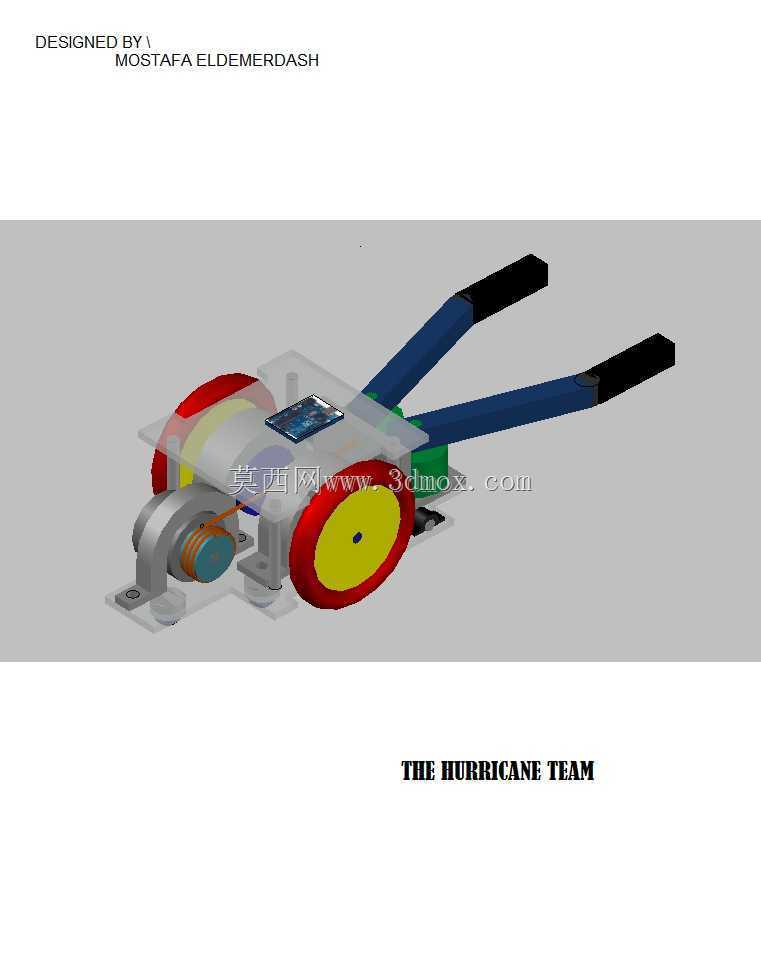

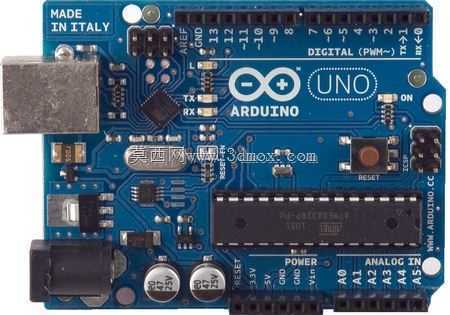

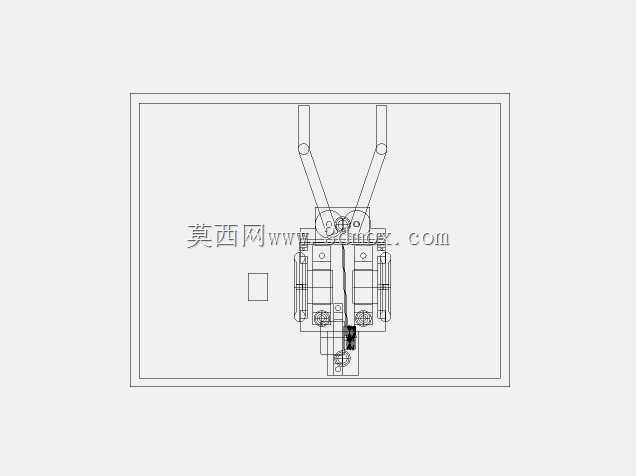

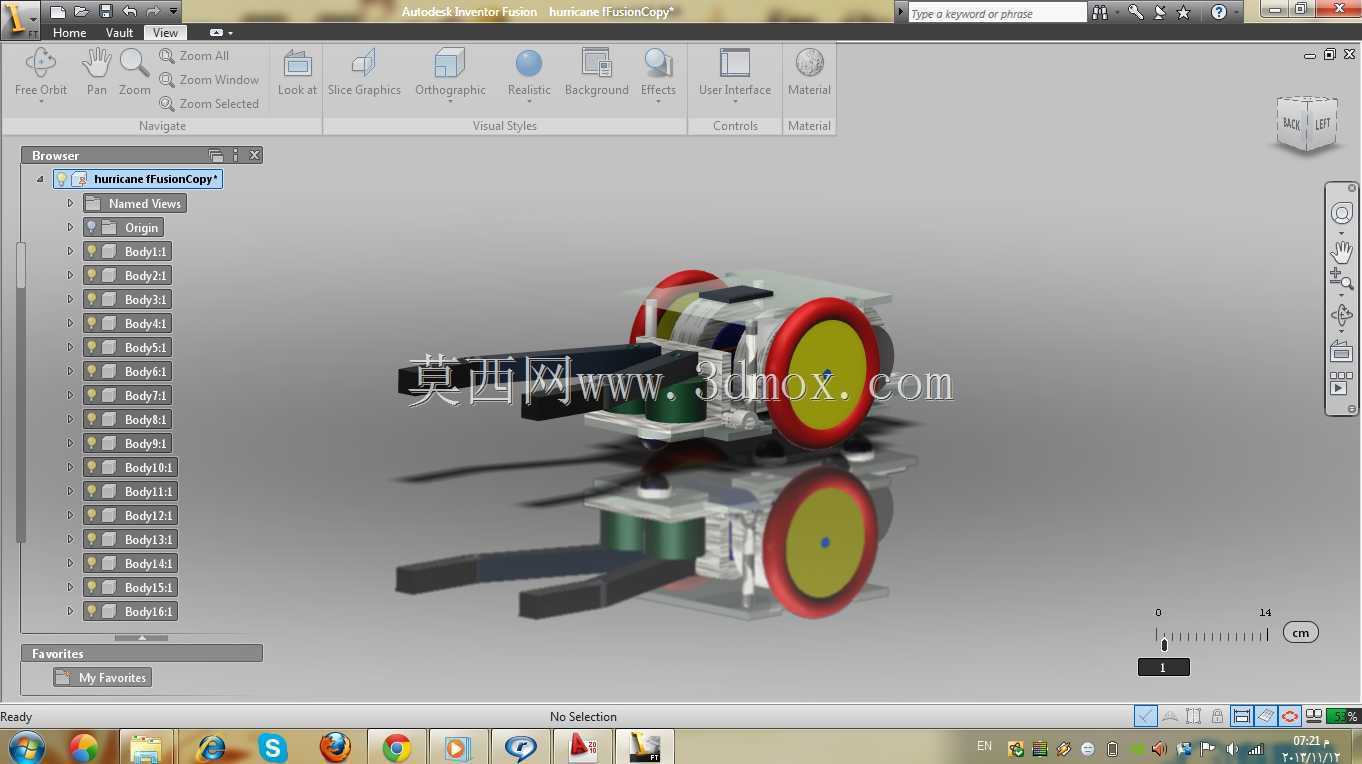

这款轮式夹持作业机器人的结构设计，核心面向狭小空间内的轻型物料转运、工位辅助取放场景，可适配电子装配车间的小型元器件周转、教学实训场景的机械结构演示、轻型流水线的工件转序等实际工况，弥补固定式机械手作业半径受限、人工转运小物料效率偏低的痛点。从结构布局来看，设计阶段优先考虑了紧凑性要求，将驱动轮组对称布置在机身两侧，采用大直径包胶轮作为行走部件，轮缘的红色包覆层为聚氨酯材质，既可以提升行走过程中的抓地力，减少光滑地坪上的打滑概率，也能通过材质本身的缓冲特性降低行走震动对机身内置元器件的影响，轮体中心的黄色标识区为轮毂定位基准，装配时可通过该标识快速确认轮体与驱动轴的同轴度，减少装配调校的工作量。机身前端的夹持执行机构采用双指平动夹爪结构，夹爪指面做了加宽防滑处理，可适配不同外形的轻型被夹持物，夹爪的开合行程经过冗余设计，可覆盖常规小型工件的夹持尺寸范围，夹爪与机身的连接部位预留了快换接口，后续可根据作业需求更换吸盘、拨叉等不同类型的执行末端，拓展设备的适用场景。机身内部的动力模块采用分层布置方案，将驱动电机、传动齿轮组、控制电路板沿竖直方向分层固定，既压缩了机身的横向占用空间，也能通过分层结构实现动力区与控制区的物理隔离，减少电机运行时的电磁干扰对控制信号的影响。设计过程中对安装边界做了明确约束，整机的行走轮外缘宽度小于机身主体宽度，避免轮体突出部分在狭窄通道行走时发生剐蹭，夹爪完全收回状态下前端不超出机身前缘的垂直投影面，可保证设备在进入狭小工位时不会出现执行机构碰撞周边设备的问题。机身底部做了镜面反射式的布局校验，建模阶段通过镜像装配确认底部结构的对称性，保证行走过程中整机重心落在两轮中心连线的中点位置，避免偏载导致的行走跑偏、侧翻风险。夹爪的开合驱动采用直连传动结构，减少中间传动环节的间隙累积，保证夹持动作的重复定位精度，可满足小型工件取放的精度要求。轮组的安装支座采用一体式铣削结构，相比拼接式支座拥有更好的结构刚性，可承受设备启停、加减速过程中的冲击载荷，延长结构件的使用寿命。
