长槽型双侧带孔输送承托构件

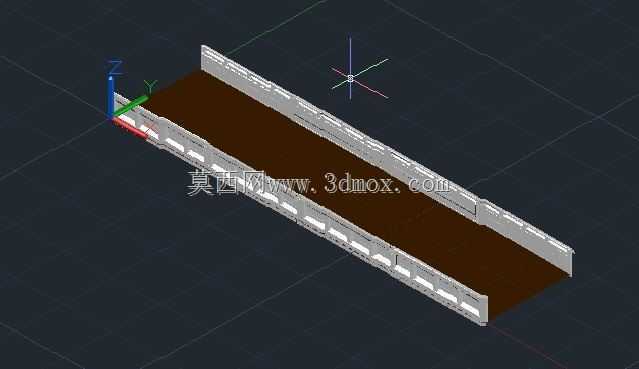

该构件主要应用于散料、小件成品的生产线输送环节，作为皮带或链板输送线的侧边承托与导向结构使用，常见于电子组装、食品包装、轻工零件加工的产线布局中，承担限制物料输送轨迹、承托输送载体侧边载荷的作用，避免输送过程中物料偏移掉落，同时为输送面的柔性带体提供侧向支撑边界。从结构设计来看，整体采用长直槽型布局，两侧立边与底部承托面形成U型容纳空间，立边上均匀排布的镂空孔位，一方面用于降低构件整体自重，减少钣金材料的用量，另一方面可作为安装定位孔，配合螺栓紧固件与输送线的机架型材完成固定，部分孔位还可用于安装光电传感器、挡停机构等附属配件，无需额外在构件上二次打孔加工。设计过程中优先考虑了安装适配性，两侧立边的高度根据常规输送线的载料高度设定，既能够满足常规尺寸工件的侧边防护需求，又不会因立边过高干扰工件的上下料操作；底部承托面的宽度匹配常用的轻型输送皮带宽度，安装时可直接将皮带嵌入槽内，两侧立边与皮带边缘预留1-2mm的活动间隙，避免皮带运行过程中与立边产生摩擦损耗。构件的两端做了平齐切边处理，可根据产线的实际长度需求，将多段该构件首尾拼接使用，拼接时通过端部的孔位穿入定位销保证对接的直线度，拼接后的整体直线度公差控制在每米0.5mm以内，避免输送载体运行时出现卡滞问题。从受力角度考量，两侧立边采用折弯成型工艺，折弯处做了圆角过渡处理，避免应力集中导致的钣金变形，立边上的镂空孔采用长圆孔与圆孔组合排布的方式，长圆孔可吸收安装时的位置误差，降低对机架安装孔位的加工精度要求，圆孔则用于精准定位，保证构件安装后的位置精度。实际应用中，该构件可适配常温工况下的轻型输送场景，承载能力满足单米长度内均布载荷不超过50kg的使用需求，安装时无需额外焊接作业，全部采用紧固件连接，便于后期的维护与拆换，若产线布局调整，可快速拆卸后重新组装适配新的线体长度。
