建筑用平开式窗框结构三维设计

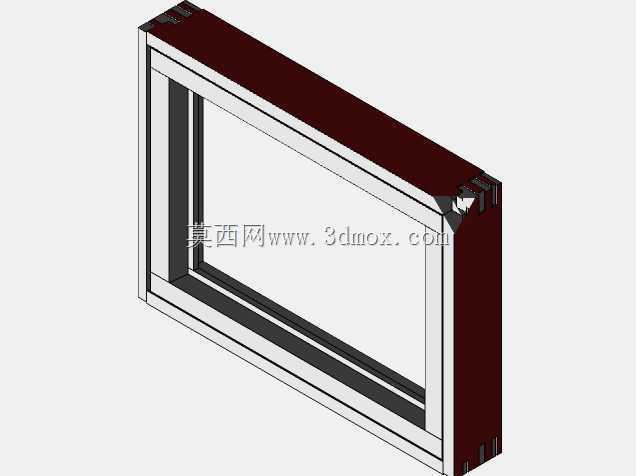

在民用建筑、工业厂房的围护结构设计环节，窗构件是衔接室内外空间的核心功能部件，既要承担墙体洞口的封闭围护作用，也要满足采光通风、隔音隔热、防水密封的多重工程需求，同时还要适配建筑外立面的整体视觉效果。这款平开式窗结构的三维设计，首先从安装边界的适配性出发，整体采用矩形外框结构，外框型材的截面厚度预留了常规墙体抹灰、保温层的安装余量，可直接嵌入土建施工预留的窗洞，安装时可通过外框侧边的固定点位与墙体预埋件连接，无需额外定制转接构件，适配多数常规砌体墙、混凝土墙的洞口安装尺寸。从功能特性来看，该结构采用双层框体嵌套设计，外层为固定于墙体的主框体，内层为可绕侧边铰链转动的开启扇框，扇框与主框的贴合面预留了密封胶条的安装槽位，闭合状态下可形成多道密封阻隔，有效降低室外雨水渗入、空气渗透的概率，同时能削弱室外噪音向室内的传递路径。设计过程中充分考虑了型材的受力特性，外框的四个角部采用拼接加强结构，避免窗体运输、安装过程中出现角部变形错位，开启扇的框体截面做了等强度优化，在保证整体刚度的前提下减少了不必要的型材冗余，控制窗体整体重量，降低铰链长期承重的疲劳损耗。在实际工程应用中，该窗结构可适配住宅卧室、公共建筑办公室、工业厂房辅助用房等多种场景，玻璃安装槽位可根据项目需求适配单层玻璃、中空玻璃等不同配置，满足不同气候区的保温隔热要求。建模过程中对型材的拼接缝隙、活动扇的转动间隙做了精准还原，可直接用于建筑BIM模型的构件装配，也可作为门窗生产环节的结构参考，核对框扇配合的公差范围，避免生产加工时出现配合过紧无法开启、配合过松密封失效的问题。外框的外侧边缘做了微小的排水坡度设计，可将渗入框体排水腔的雨水顺利导出室外，避免长期积水腐蚀型材，提升窗体的整体使用寿命。
