SIH系列液环式真空抽气设备结构

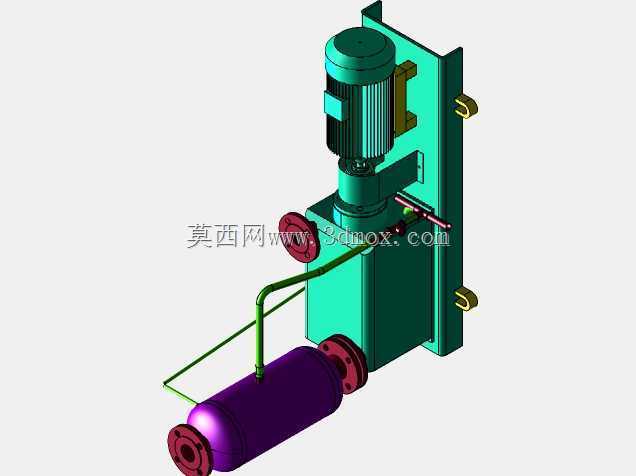

在化工溶剂回收、煤矿瓦斯抽放、造纸行业真空脱水、食品加工真空脱气这类需要粗真空获得的工况场景里，液环真空泵始终是容错率最高的选型方向之一，这套SIH标准系列液环泵的三维结构，完全按照实际量产机型的装配关系搭建，可直接用于产线布局的干涉校验、配套管路的走向设计，也能作为同类型泵组改型设计的结构参考。从实际使用的角度看，这类液环泵靠泵腔内部偏心安装的叶轮旋转，将充入泵腔的工作液甩向腔壁形成封闭液环，叶轮叶片与液环之间形成的周期性容积变化，完成吸气、压缩、排气的完整流程，相比干式真空泵，它对可凝性气体、含少量粉尘的气流耐受度更高，不会因为少量杂质进入出现卡滞故障，非常适合工况介质相对复杂的生产场景。做结构设计的时候，首先要明确安装边界的约束：整套泵组采用撬装式集成结构，动力端与泵腔端同轴布置在焊接成型的公用底座上，底座预留的地脚安装孔位按照常规工业地坪的预埋螺栓间距设计，不需要额外做特殊的基础改造，现场就位后仅需找平、固定地脚，对接进出口管路与工作液补液管路即可投入使用。气液分离装置立式布置在泵体排气侧上方，通过成型管路与泵腔排气口直接连通，分离后的工作液可通过回流管路重新进入泵腔循环使用，减少工作液的无谓损耗，同时避免排气带液影响后续工艺管路的运行。建模过程中完全还原了各部件的装配间隙：叶轮与泵腔内壁的偏心距按照实际运行的液环厚度预留，不会出现运行中叶轮蹭腔的问题；轴端密封位置的结构按照常规机械密封的安装尺寸设计，方便后期维护时直接替换标准密封件；进出口法兰的尺寸符合通用管路对接标准，不需要额外制作过渡转接件。在产线布局设计时，要注意在泵组的动力端、密封端预留足够的检修操作空间，上方的气液分离装置要预留排气口的接管空间，同时要考虑工作液补液、排污管路的布置走向，避免和周边其他设备的管线出现干涉。这套结构还还原了泵体的加强筋布局、底座的减震垫安装位，做有限元受力分析或者管路应力计算的时候，可以直接提取对应特征做仿真参考，不需要再重新简化建模。
