15mm微型减速直流电机结构设计

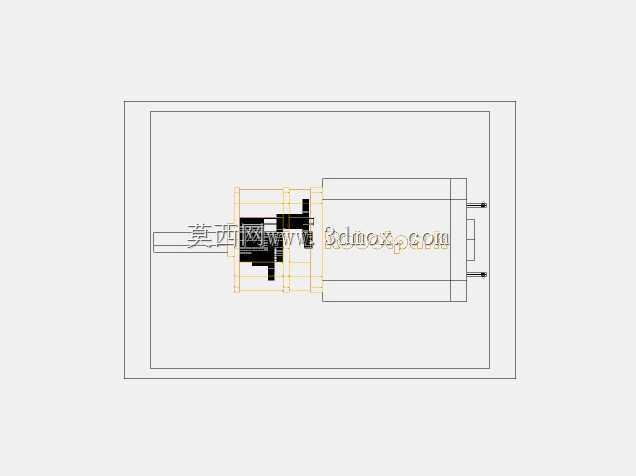

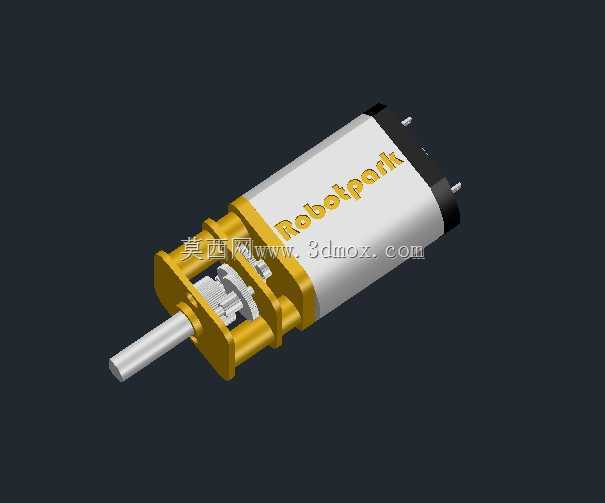

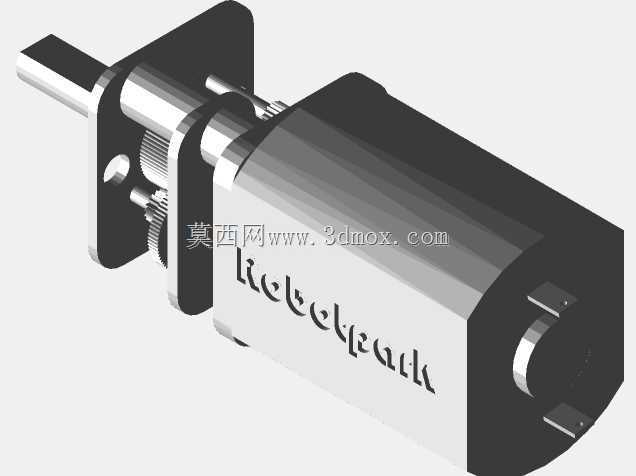

这款15mm规格的微型减速直流电机，是小型智能装备、桌面级机器人、精密传动模组里极为常用的动力输出部件，在做小型仿生机器人关节、智能小车驱动单元、微型电动执行器、精密调焦机构的选型时，这类小尺寸减速电机往往是结构工程师的首选。从结构设计逻辑来看，这款电机采用同轴式齿轮减速布局，电机本体输出的高转速低扭矩动力，经过多级直齿圆柱齿轮组逐级减速后，从前端输出轴传递扭矩，这种布局能在极小的径向尺寸内实现较大的减速比，同时保证输出轴与电机本体的同轴度，降低安装时的同轴度调校难度。外形尺寸上，电机主体外径控制在15mm，搭配的减速箱部分与电机本体外径匹配，整体轴向长度紧凑，不会在小型设备内部占用过多安装空间，输出轴采用标准金属圆轴设计，可通过紧配、顶丝固定或者联轴器连接的方式与负载端对接，安装边界清晰，结构工程师在做整机布局时，可以直接根据外径尺寸预留安装位，通过侧面的固定耳或者抱紧式安装座完成固定，适配多种紧凑安装场景。实际使用中，这类微型减速电机的输出扭矩足以驱动小型负载运转，相比不带减速箱的同尺寸直流电机，它的输出转速更低、扭矩更大，不会出现带载启动无力、转速波动过大的问题，齿轮组采用金属材质加工，能保证长期运转下的传动精度与耐磨性能，避免塑料齿轮长期负载下出现的齿形磨损、传动间隙变大的问题。在做三维建模时，这款模型完整还原了电机本体、减速箱外壳、内部齿轮传动组、输出轴的所有结构细节，包括外壳上的标识位置、端盖的卡扣结构、接线端的引脚位置都做了精准还原，结构工程师在做整机装配干涉检查时，可以直接调用该模型完成布局验证，不需要反复测绘实物尺寸，能大幅缩短小型智能装备的设计周期。针对不同的应用场景，这类电机还可以搭配不同的减速比齿轮组，适配不同的输出转速与扭矩需求，比如在做微型传送带驱动时可以选择低减速比的高转速版本，做机器人关节驱动时可以选择高减速比的大扭矩版本，安装接口保持统一，不需要修改整机的安装结构就能完成动力参数的调整，通用性极强。在做结构设计时，还要注意预留接线端的走线空间，避免电机运转时引线与周边运动部件发生干涉，同时安装座的抱紧力度要适中，避免压力过大导致减速箱外壳变形，影响内部齿轮的正常啮合。
