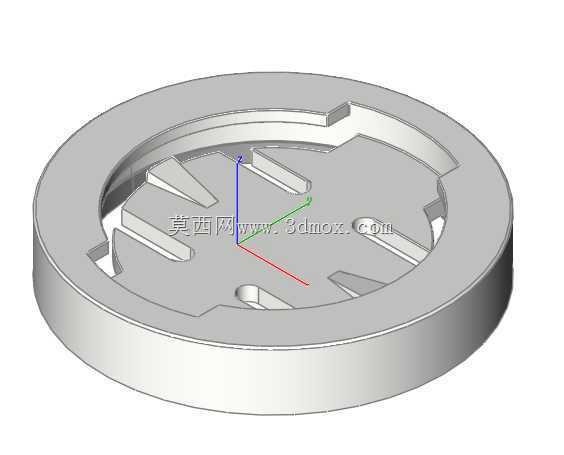

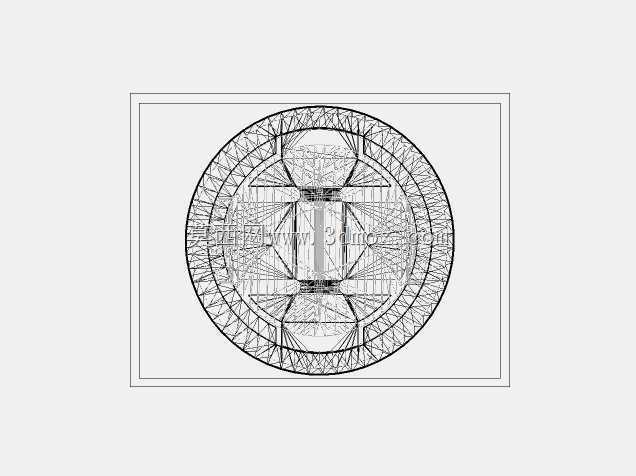

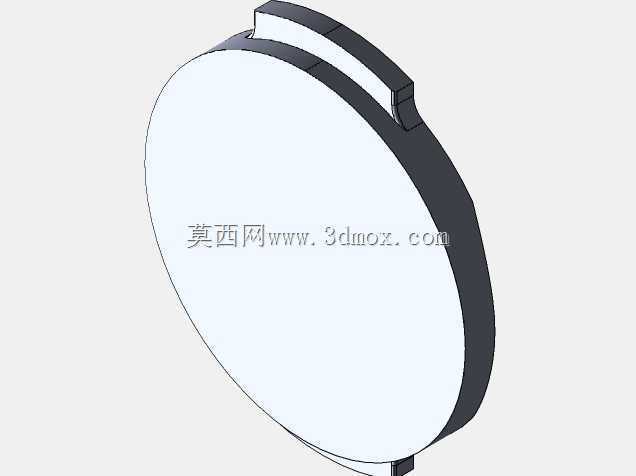

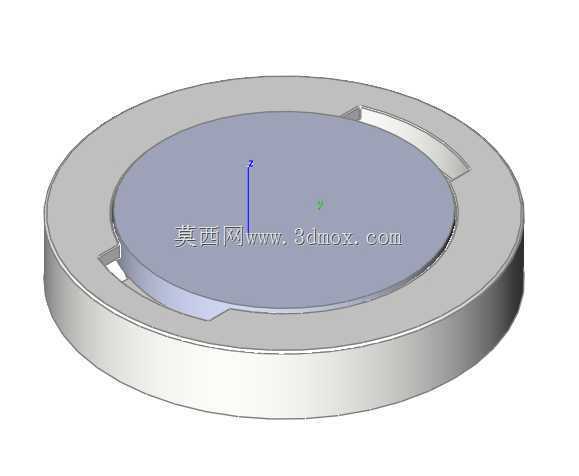

加明四分之一转快接安装固定转架结构

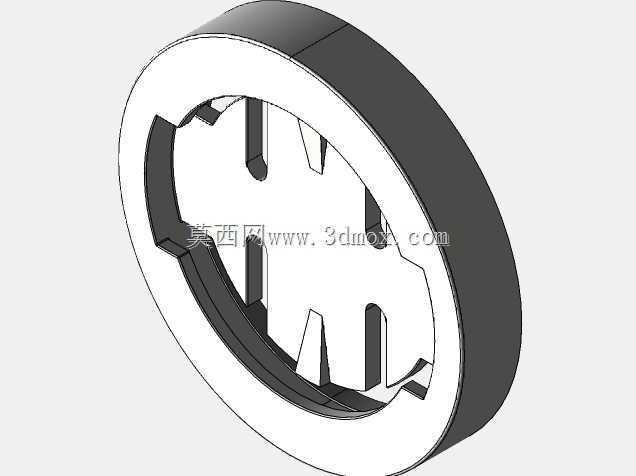

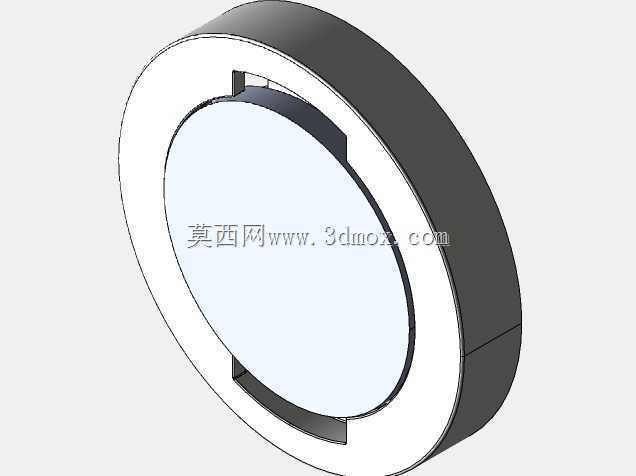

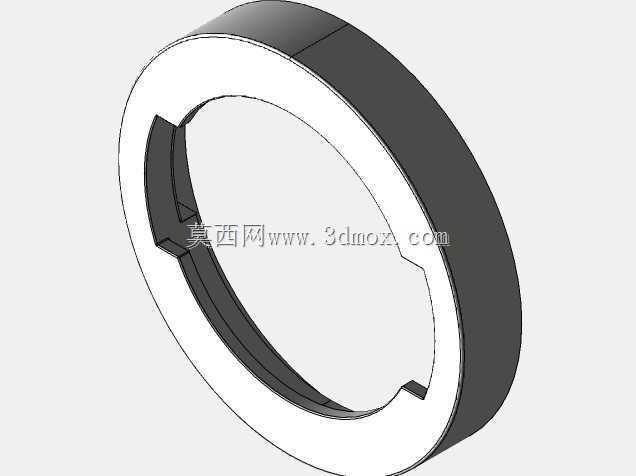

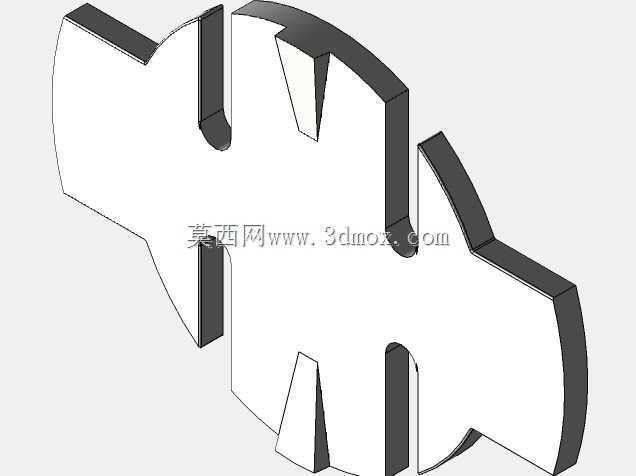

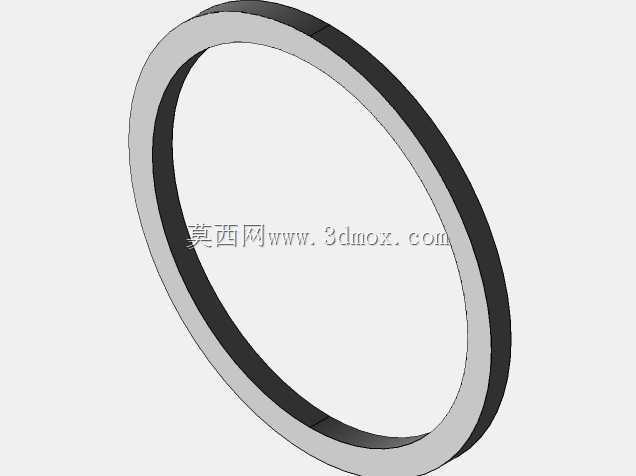

这类四分之一转快接转架，多应用在户外电子设备、小型传感模块、车载外接附件的快速装拆场景中，核心作用是实现配套部件的无工具快装快拆，相比传统螺丝紧固的连接方式，能大幅缩短现场装调的操作时长，尤其适合需要频繁拆装更换配件、或是维护空间受限的安装工况。从结构设计逻辑来看，该转架采用环形主体作为承载基体，内侧对称设置的卡口结构是核心功能部位，与配套接插件上的凸台对位后，仅需旋转四分之一周即可完成锁止，反向旋转即可解锁拆卸，锁止状态下能承受常规工况下的振动与拉扯载荷，不会出现松脱移位的问题。设计过程中优先考虑了安装边界的适配性，环形主体的外径、内孔尺寸以及卡口的开槽深度、宽度，都严格匹配对应规格的接插件外形公差，安装时不需要额外加工适配衬套，可直接与配套的套接字部分、直角弯卡座配合使用，其中直角弯卡座部分预留了穿线空间，能兼容带线缆引出的外接部件安装，避免线缆在转接部位出现过度弯折导致的线芯断裂问题。转架的厚度方向尺寸经过压缩优化，不会在安装面外突出过多，适合在设备外壳、支架面板这类对安装空间厚度有严格限制的部位使用，环形主体的外缘做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在对接时起到导向作用，降低对位难度。实际选型使用时，需要注意配套接插件的凸台尺寸与转架卡口的匹配度，确保旋转锁止后卡口与凸台的贴合面有足够的接触面积，避免长期受振动后出现磨损松旷；安装基面需要保证平面度，转架与安装面贴合后不会出现翘曲，否则会影响旋转锁止的顺畅度，甚至导致锁止不到位的情况。这类转架的结构没有多余的复杂特征，加工成型难度低，采用常规的机加工或是注塑工艺都可以实现批量生产，卡口部位的受力面做了局部加厚处理，提升频繁旋转操作下的结构耐用度，不会因为多次拆装出现卡口断裂的问题。在设备集成设计中，这类快接转架可以直接合并到整体安装结构中，不需要额外设计复杂的锁止机构，就能实现外接部件的快速装拆功能，有效简化整体结构的设计复杂度，减少零部件数量，降低整体装配的工时成本。
