高层建筑剪刀式双跑楼梯结构剖面设计

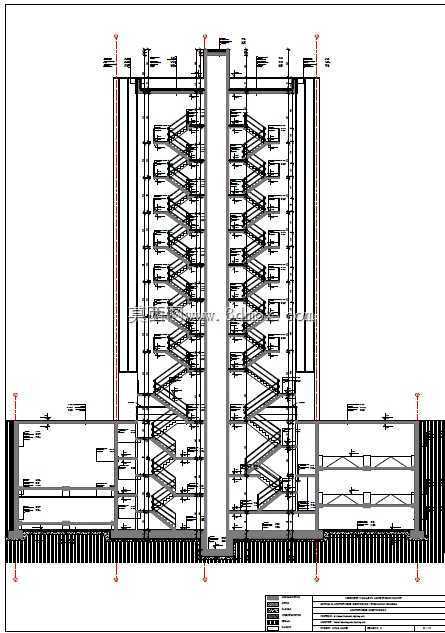

该模型呈现的是高层民用建筑中常用的剪刀式双跑楼梯竖向剖面构造，核心应用场景为高层住宅、高层办公建筑的核心筒疏散区域，这类楼梯的核心用途是在有限的核心筒面宽范围内，实现两部独立疏散楼梯的功能，满足建筑防火规范中双向疏散的要求，相比常规双跑楼梯可节省近40%的核心筒公摊面积，是当前高层商住建筑核心筒设计中应用极广的构造形式。从设计思路来看，模型完整还原了楼梯间的围护墙体、中间防火分隔墙、梯段板、休息平台、楼层平台、梯梁、梯柱以及底部基础构造的位置关系，梯段采用交叉式布置，两个方向的梯段通过中间的实体墙完全分隔，避免疏散人流交叉，同时满足防火分隔的耐火极限要求。在尺寸边界层面，模型严格遵循常规民用建筑的疏散楼梯尺寸要求，梯段净宽满足单人疏散带侧身避让的宽度要求，踏步高度与宽度符合人体工程学的行走舒适区间，休息平台的净宽不小于梯段净宽，保证疏散过程中人流转向无阻碍；楼梯间两侧的围护墙厚度满足高层填充墙的构造要求，中间分隔墙采用耐火极限不低于3小时的实体墙体，从底层贯通至顶层，无洞口开设。从构造细节来看，模型还原了梯段与平台梁的搭接节点、梯柱与上下层结构梁的连接节点、底部梯段与基础的锚固构造，同时标注了各层的标高控制线、墙体定位轴线，能够清晰展示楼梯从底层到顶层的竖向传力路径：梯段板承受的人群荷载传递至休息平台与楼层平台的梯梁，再通过梯柱传递至各层的结构梁与楼板，最终传递至建筑主体结构与基础。这类模型在实际设计工作中，可用于核心筒方案阶段的空间校验，核对楼梯与电梯井、管道井的位置关系，避免梯段与竖向管线、结构梁发生碰撞，也可用于施工阶段的三维技术交底，让施工班组清晰理解剪刀梯的交叉构造关系，避免施工时出现梯段定位错误、中间分隔墙漏砌的问题。模型中还体现了楼梯间的竖向尺寸控制，包括各层的层高匹配、梯段的步数分配，保证每个梯段的踏步数不超过规范上限，同时避免出现零头踏步导致的行走不适感，顶层的楼梯间围护结构高度满足屋面安全防护要求，底部的基础构造与建筑地下室底板的连接关系也做了完整呈现，能够覆盖从地下层到顶层的完整楼梯构造逻辑。
