多通路同轴射频连接基座结构设计

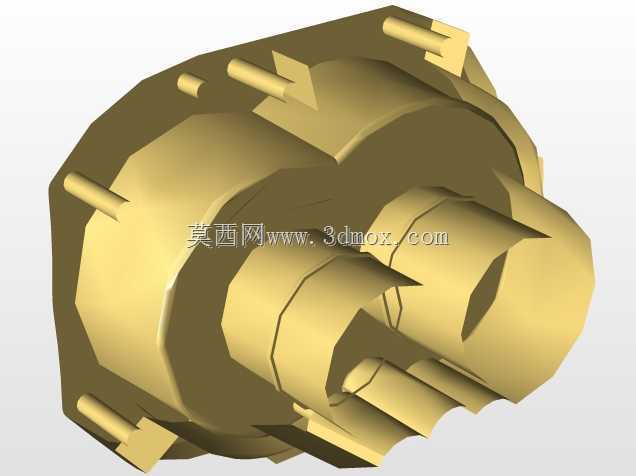

这类多通路同轴连接基座，主要应用在射频信号传输链路的设备端接口位置，常见于通讯基站射频单元、测试仪器信号端口、工业射频加热设备的信号接驳节点，承担多通道高频信号同时传输的物理连接功能，相比单路同轴接头，能在有限的安装空间内完成多路信号的独立接驳，减少设备面板的开孔数量，压缩整机接口区域的占用面积。从结构设计逻辑来看，主体采用一体化金属壳体作为屏蔽与承载基体，壳体外侧均匀分布的定位凸柱，主要用于安装时的周向防转，与设备面板上对应的定位槽配合后，能避免接头插拔过程中出现跟转，保证内部插芯的对位精度，防止插针偏斜造成的信号接触不良。前端的多组同轴插芯采用阶梯式排布，每组插芯都有独立的屏蔽隔层，相邻通路之间的金属隔筋能有效降低信号串扰，保证高频传输下的信号隔离度，适配GHz级别的射频信号传输需求。安装边界上，这类接头通常采用法兰式压装固定，壳体最大外径适配标准面板开孔尺寸，外侧凸柱的伸出长度控制在安装面板厚度范围内，不会在设备内部形成多余的结构干涉，后端的线缆接驳端预留了足够的焊线空间，适配不同线径的同轴电缆压接或焊接作业。实际选型应用中，需要注意插芯的阻抗匹配参数，该结构默认适配50欧姆常用射频阻抗，壳体表面采用镀金处理，既能提升接触表面的抗氧化能力，长期在户外或工业潮湿环境下使用也能维持稳定的接触电阻，同时金属镀层的高导电特性能强化整体屏蔽效果，减少外界电磁干扰对传输信号的影响。结构建模过程中，需要重点保证各插芯的同轴度公差，每路插芯与壳体基准轴的同轴度偏差需控制在0.02mm以内，否则会导致插拔时卡滞，长期使用后出现插针磨损加剧的问题；外侧定位凸柱的位置度公差也需要严格管控，保证与面板安装孔的对位顺畅，避免装配时出现强行压装造成的壳体变形。
