通风式汽车制动盘参数化三维设计

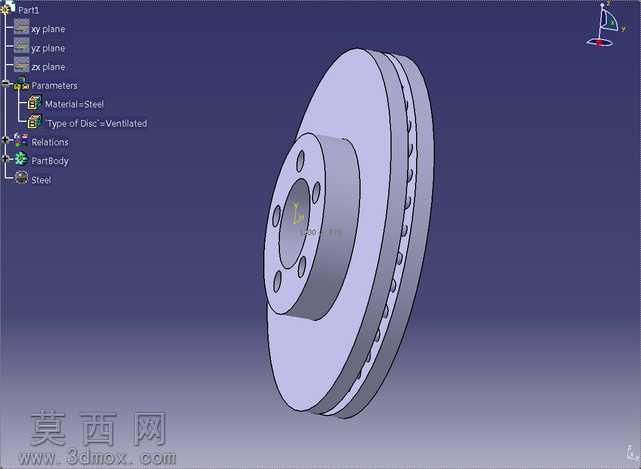

本作品为参数化设计的通风式汽车制动盘三维模型，采用三维建模软件完成全参数化构建，建模过程中首先确立基准坐标系，以xy、yz、zx三个正交基准平面作为设计参照，搭建完整的参数关联体系，将制动盘的关键尺寸如安装孔分布圆直径、制动盘外径、通风道宽度、摩擦面厚度、中心毂部高度等均设置为可驱动参数，后续可通过调整参数快速生成不同规格的制动盘方案，适配不同车型的制动需求。模型材质设定为钢材，还原了钢制制动盘的金属质感，渲染阶段采用柔和的工业展示光源，清晰呈现零件的结构层次与表面特征，既保证结构展示的清晰度，也还原了金属零件的真实视觉效果。结构设计上，该制动盘采用通风式结构，双摩擦面之间设置周向均匀分布的通风散热筋，车辆制动过程中摩擦产生的热量可通过通风道随车轮转动形成的气流快速散出，有效避免制动盘因高温产生热衰减，提升连续制动的稳定性与安全性；中心毂部设置均匀分布的安装孔，用于与车轮轮毂实现精准定位连接，安装孔的位置度、孔径均按照通用汽车制动系统的装配标准设定，保证装配适配性；摩擦面采用平整的环形工作面设计，保证与制动片接触时的贴合度，确保制动过程中摩擦力输出均匀稳定，避免制动抖动、偏磨等问题。设计思路围绕制动盘的实际功能需求展开，首先明确制动盘作为汽车制动系统核心安全部件的核心要求：足够的结构强度、优异的散热性能、精准的装配尺寸，在此基础上采用参数化设计逻辑，将设计经验融入参数关联体系，既保证当前模型的结构合理性，也为后续的规格迭代、适配调整提供便利，减少重复建模的工作量。建模过程中严格遵循机械设计的规范，对安装孔的倒角、摩擦面与毂部的过渡圆角、通风筋的连接结构都做了细致处理，避免应力集中问题，提升零件的结构可靠性，同时模型保留了完整的参数特征与结构树，可直接用于后续的工程图导出、有限元热结构耦合分析、制动性能仿真等工作，为制动系统的研发设计提供可靠的三维数模基础。
