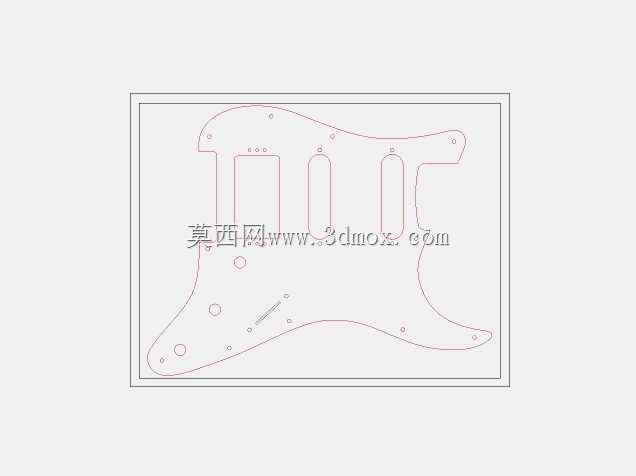

Stratocaster电吉他HSS十一孔护板结构设计

这款护板的设计核心围绕Stratocaster型电吉他的HSS拾音器配置展开，也就是琴桥位置配置双线圈拾音器、琴颈与中间位置配置单线圈拾音器的布局，这类配置是目前电吉他改装与量产型号中兼顾失真输出与清音通透度的主流选择，护板本身除了遮盖琴体正面的布线腔体、拾音器安装槽之外，还承担着固定拾音器、电位器、档位器的结构作用，同时隔绝演奏时手部汗液对琴体木材的侵蚀，也能避免衣物剐蹭到琴体内部的接线造成信号故障。从安装边界来看，十一孔的固定孔位完全匹配标准ST型电吉他的琴体正面安装点位，孔位沿护板轮廓均匀分布，安装后不会出现边缘翘起、与琴体贴合缝隙不均的问题，设计时孔位的沉头深度做了适配，常规的护板固定螺丝拧入后螺丝帽完全沉入沉孔，不会突出护板表面影响演奏时的手部滑动。护板的轮廓曲线完全贴合ST琴身的正面弧度，从琴颈衔接位置的圆弧过渡到琴身缺角位置的曲线，都和标准琴体的正面轮廓完全匹配，不会出现遮挡指板末端、或者和琴身包边干涉的问题。拾音器开孔的尺寸做了精准适配，琴桥位置的双线圈开孔匹配常规尺寸的双块拾音器，两个单线圈开孔匹配标准尺寸的ST单线圈拾音器，开孔边缘预留了拾音器高度调节螺丝的安装间隙，安装后可以正常通过调节螺丝调整拾音器与琴弦的间距，适配不同的输出功率需求。设计时还考虑了不同材质的加工适配性，轮廓线与开孔线都做了连续闭合处理，不管是采用乙烯基板、亚克力板还是薄铝板做CNC切割，都可以直接导入刀路生成加工路径，不需要额外修整线条。如果采用金属材质加工时，需要注意护板与琴体内部电路的绝缘处理，避免金属护板接触电路焊点造成信号短路，同时金属材质的共振特性会改变琴体的振动传导，对高频频段的响应会有明显提升，适合需要突出高频失真音色的使用场景；如果采用乙烯基或者亚克力材质，本身的绝缘属性不需要额外做绝缘处理，材质的阻尼特性会让音色更偏向温润的传统ST音色，适配布鲁斯、流行等风格的演奏需求。护板上的小开孔除了拾音器固定孔之外，还预留了档位器、电位器的安装孔位，位置完全匹配标准ST琴的控件布局，安装后控件的操作手感和原厂布局完全一致，不需要对琴体做额外的扩孔或者打磨处理，直接替换原有护板即可完成改装。
