外啮合齿轮式液压油泵三维结构模型

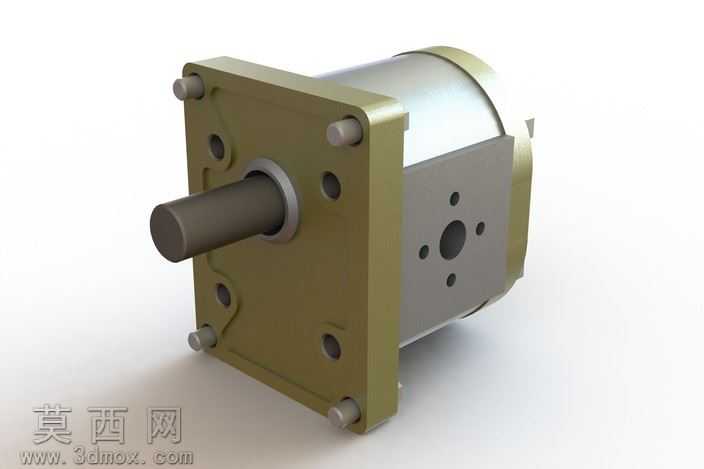

本模型为外啮合齿轮式液压油泵的三维数字化设计成果，建模过程严格遵循液压齿轮泵的实际工程结构参数，采用自底向上的装配建模逻辑完成整体搭建。建模阶段首先完成核心传动零件的参数化绘制：针对一对参数匹配的渐开线圆柱齿轮，通过精确的齿廓曲线生成、齿向拉伸与特征修整，还原齿轮的啮合传动结构，保证齿侧间隙、齿顶间隙符合液压泵的容积效率设计要求；随后完成泵体壳体、前端法兰安装座、后端盖的结构建模，壳体部分还原进出油口的流道结构、齿轮容纳腔的精密配合尺寸，前端法兰设计有标准安装孔位与伸出轴的轴封配合台阶，后端盖预留了轴承安装位与壳体连接的螺栓孔特征，所有连接螺栓、定位销均按照标准件参数完成独立建模，还原真实的紧固件装配关系。材质与渲染阶段针对不同零件的实际工业用材赋予对应材质属性：前端法兰与泵体壳体采用铸铝氧化后的军绿色哑光金属材质，还原压铸铝合金壳体的表面质感；伸出轴采用调质处理的中碳钢材质，表现出金属切削加工后的细腻哑光金属光泽；齿轮部分采用合金结构钢渗碳淬火后的银灰色金属质感，壳体中段的密封端盖采用银灰色铝合金机加工材质，所有金属材质均添加了符合工业环境的细微粗糙度与边缘倒角光影效果，渲染时采用柔和的工作室漫反射光照，清晰呈现零件的装配层次与结构细节，避免过度反光遮挡结构特征。结构设计上完整还原了齿轮泵的工作原理对应结构：齿轮啮合腔与进出油口的连通结构清晰，安装法兰的止口尺寸、伸出轴的轴径与键槽特征均符合行业安装标准，各零件间的装配约束完全符合实际装配逻辑，可直观展示齿轮泵的内部构造与外部安装接口，能够用于液压系统原理演示、产品结构展示、装配工艺模拟等场景，建模过程中对所有非关键工艺特征做了合理简化，在保证结构准确性的前提下控制了模型的整体复杂度，兼顾展示效果与运行流畅度。
