桁架式机翼承力结构设计方案

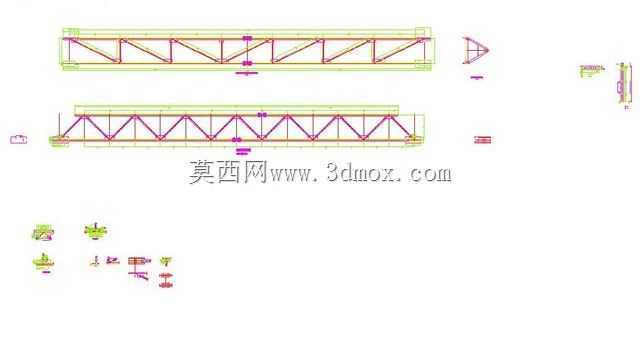

该结构为典型的空间桁架式机翼承力组件，核心应用场景覆盖小型固定翼无人机、轻型通航实验类飞行器的机翼主承力段，同时可拓展用于户外大型电子设备支撑桁架、公路交通标志杆的横向承力骨架设计，在需要兼顾轻量化与抗弯抗扭性能的长条形支撑构件场景中具备较高的复用价值。从实际用途来看，这套结构承担机翼飞行过程中的全部气动升力传递、机翼自身重量承载以及机动飞行时的交变载荷传导作用，替代传统的蒙皮硬壳式机翼内部支撑，在低速轻载飞行器上能大幅降低结构自重，提升有效载荷占比。设计思路上采用了经典的三角形桁架拓扑方案，上下弦杆作为主要的抗弯承力构件，斜向腹杆与垂直腹杆共同组成连续的三角形稳定单元，将机翼表面传递来的分布载荷拆解为杆件的轴向拉压力，充分利用金属型材轴向受力性能优异的特性，避免构件承受复杂的弯扭组合载荷，降低单根构件的截面尺寸要求。结构整体分为上下两层平行布置的桁架段，对应机翼的前后梁位置，两层桁架之间通过垂直连接构件形成空间整体受力体系，避免单榀桁架出现侧向失稳问题。从安装边界来看，桁架两端预留了与机翼端肋、机身连接接头的安装接口，接口位置对应桁架弦杆的轴线交点，保证连接载荷直接传入杆件轴线，避免在节点处产生附加弯矩；桁架上弦杆预留了蒙皮铆接的安装点位，点位间距匹配常用航空铝蒙皮的铆接间距要求，下弦杆预留了设备安装支架的连接孔位，可直接固定航电设备、燃油箱等机翼内置组件。外形尺寸方面，单榀桁架的长度匹配常规轻型无人机机翼的展长分段，高度方向尺寸适配低速翼型的最大厚度区间，不会超出翼型的内部轮廓边界，腹杆的间距经过受力优化，既避免间距过大导致弦杆出现局部失稳，也不会因间距过小造成结构重量冗余。细节设计上，所有桁架节点均采用汇交设计，每根杆件的轴线都交汇于节点中心点，从根源上减少节点处的附加力矩，节点处的连接构件采用贴合杆件截面的仿形设计，保证传力路径顺畅，不会出现应力集中的薄弱点；针对机翼根部载荷较大的区域，对应位置的弦杆与腹杆截面做了梯度加强，从翼尖到翼根逐步提升构件的承载能力，匹配机翼飞行过程中翼根弯矩最大、翼尖载荷最小的实际受力分布规律。这套结构在建模过程中完全按照实际加工装配逻辑搭建，每根杆件的长度、节点位置都可直接导出用于型材下料，安装孔位的坐标可直接对接数控加工设备，无需二次调整即可用于原型机的试制生产。
