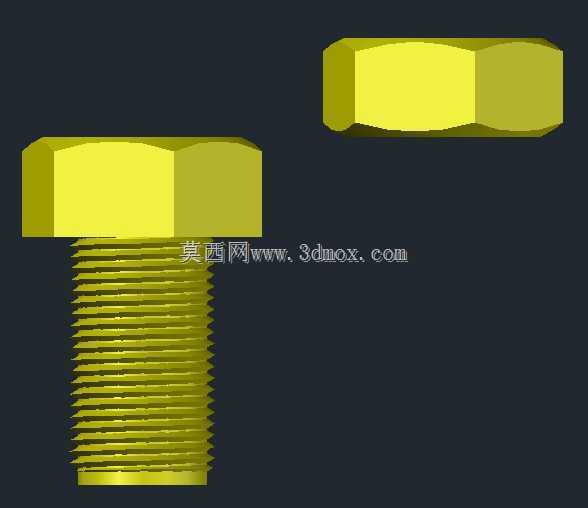

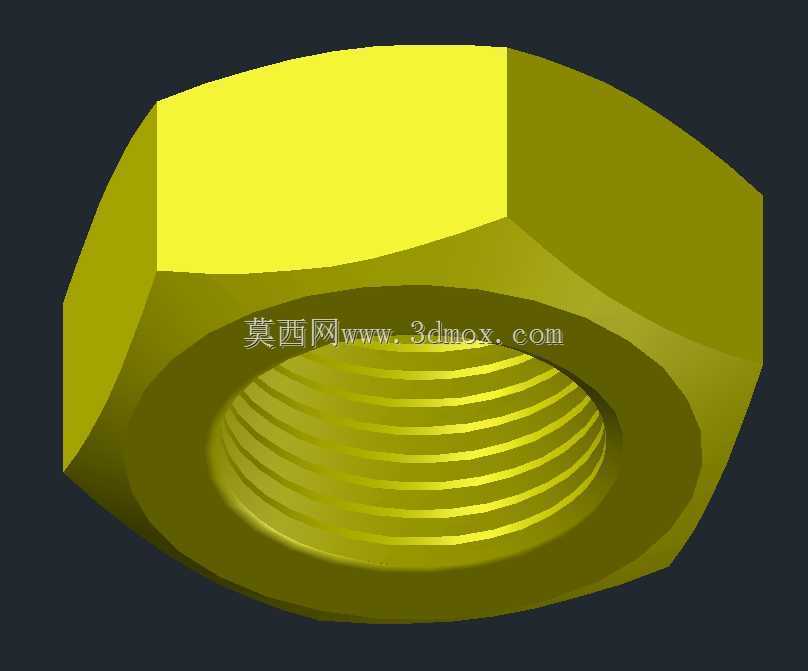

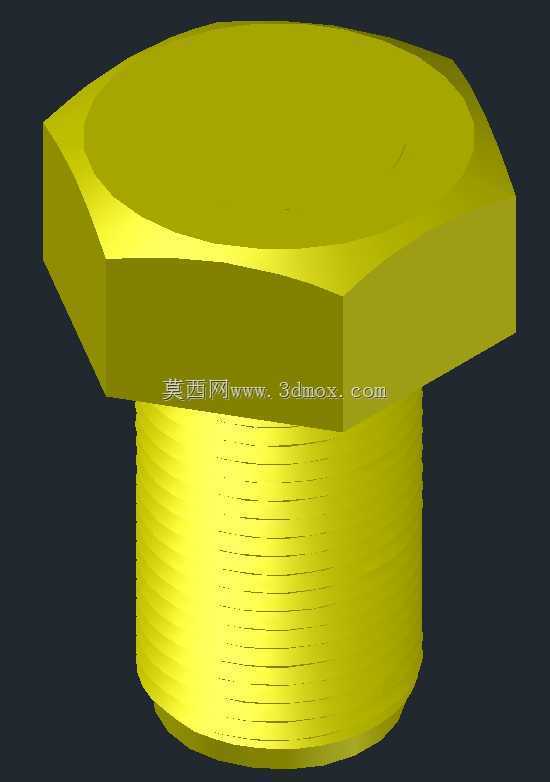

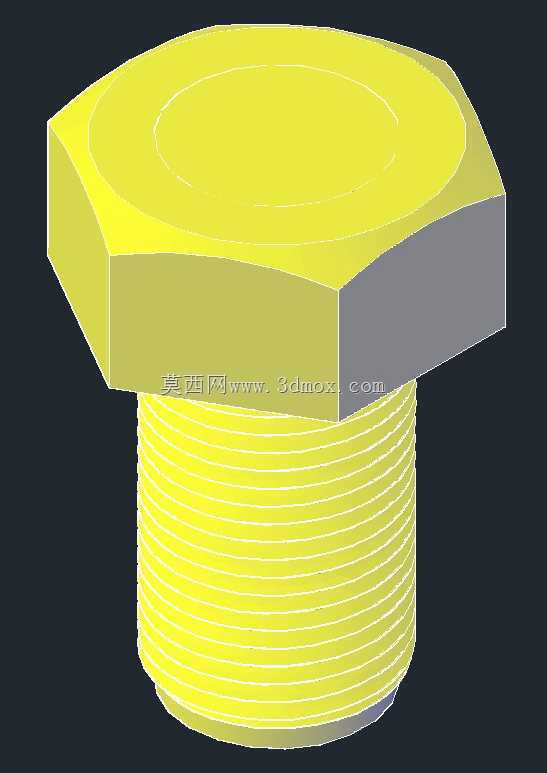

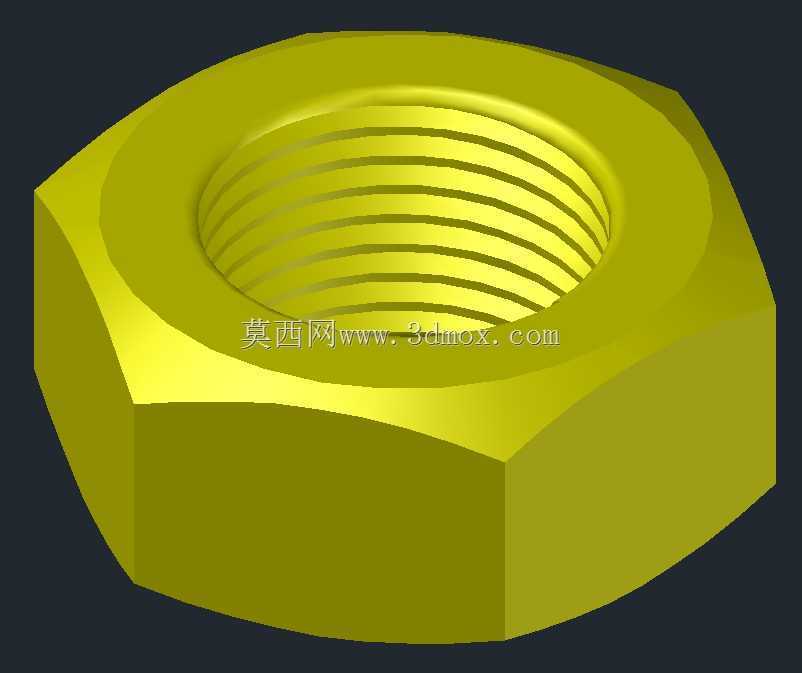

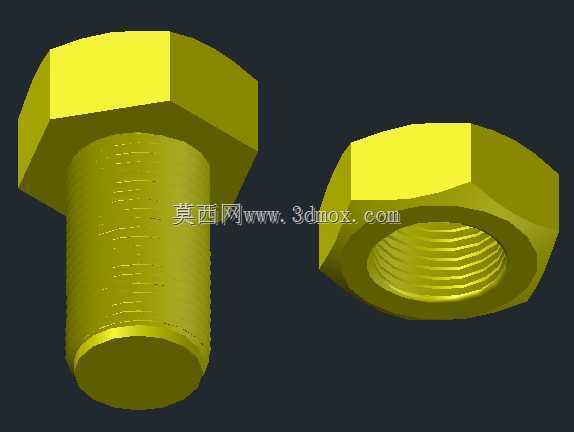

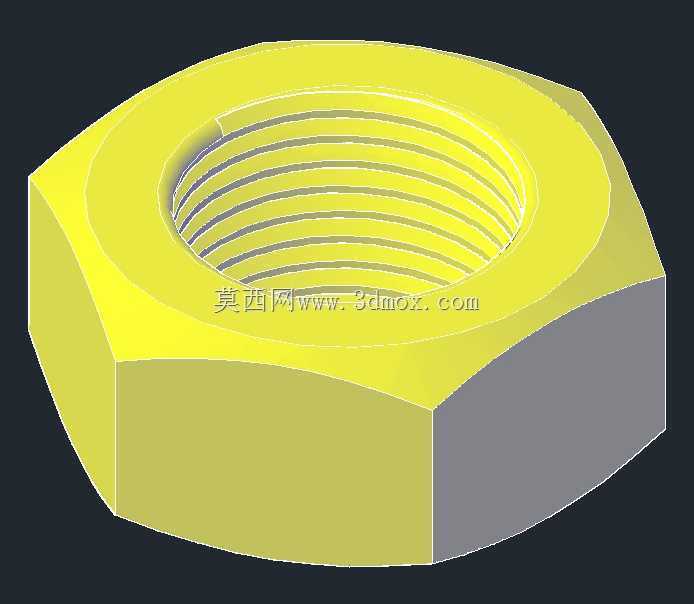

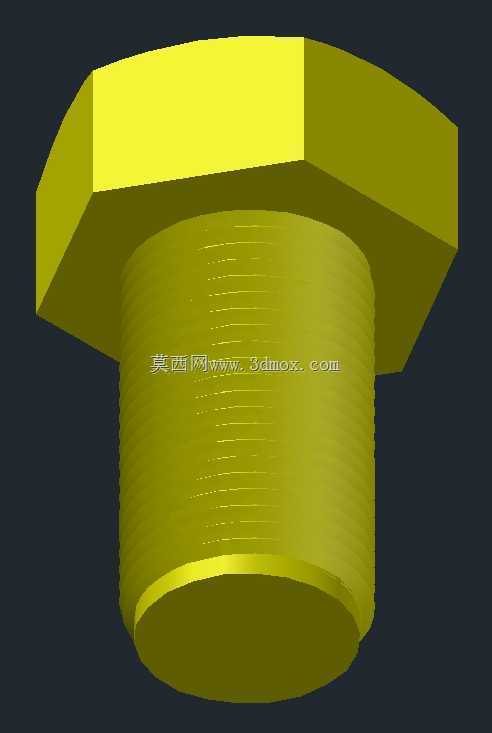

外六角法兰面螺纹连接紧固件结构

在各类机电设备装配、钢结构搭建、液压管路布设场景中，这类带法兰面的外六角螺纹紧固件是应用频次极高的基础连接元件，区别于普通六角头螺栓，其头部自带的一体式法兰盘结构，可在锁紧时大幅扩大与被连接件表面的接触承压面积，无需额外加装平垫圈即可分散接触面压应力，尤其适配铝合金型材、薄钣金件这类表面硬度偏低、易被压溃的基材连接场景，能有效避免长期受载后连接件表面出现凹陷、锁紧力衰减的问题。从结构设计逻辑来看，该紧固件的六角头部采用标准对边尺寸设计，完全适配常规开口扳手、套筒扳手的夹持规格，作业时无需特制工装即可完成锁紧与拆卸操作，法兰盘与螺杆衔接处做了平滑过渡圆角处理，可规避应力集中导致的头部断裂风险，这一细节在承受交变振动载荷的设备连接场景中尤为关键，比如工程机械的覆盖件固定、工业风机的壳体拼接位置，长期运行下的抗疲劳失效表现会明显优于直角过渡的同规格紧固件。螺杆部分采用标准公制三角螺纹设计，牙型角60度，牙距符合通用紧固件规范，可与同规格螺母实现无卡滞旋合，螺纹收尾处设置了合理的退刀结构，既保证螺纹加工的工艺可行性，也能避免螺母旋至行程末端时出现卡滞、螺纹乱牙的问题。从安装边界来看，设计时需预留足够的扳手操作空间，法兰盘的外径尺寸决定了被连接件表面的安装沉孔或过孔直径需略大于法兰盘外径，同时要保证被连接件贴合面的平面度公差在合理范围内，若贴合面存在明显倾斜或凹凸不平，会导致法兰盘受力不均，锁紧后出现偏载，大幅降低连接可靠性。这类紧固件常被用于不需要高精度定位的普通紧固场景，比如设备外壳拼装、管线支架固定、低压管路法兰对接等位置，选型时需根据被连接件的总厚度确定螺杆有效长度，保证锁紧后螺杆露出螺母2-3个牙距，既满足螺纹旋合的强度要求，也不会因螺杆过长干涉其他部件。建模过程中，螺纹部分可根据应用场景选择不同的建模方式，若用于装配干涉校验、整体布局展示，可采用装饰螺纹线简化建模以降低模型复杂度，若用于加工工艺仿真、受力有限元分析，则需绘制精确的实体螺纹牙型，保证仿真结果的准确性。法兰盘背面可根据实际使用需求设计防滑齿结构，本模型的法兰面为平整结构，适配对被连接件表面有防护要求、不允许压出齿痕的安装场景，比如喷涂件、电镀件表面的连接，不会破坏表面处理层的完整性。
