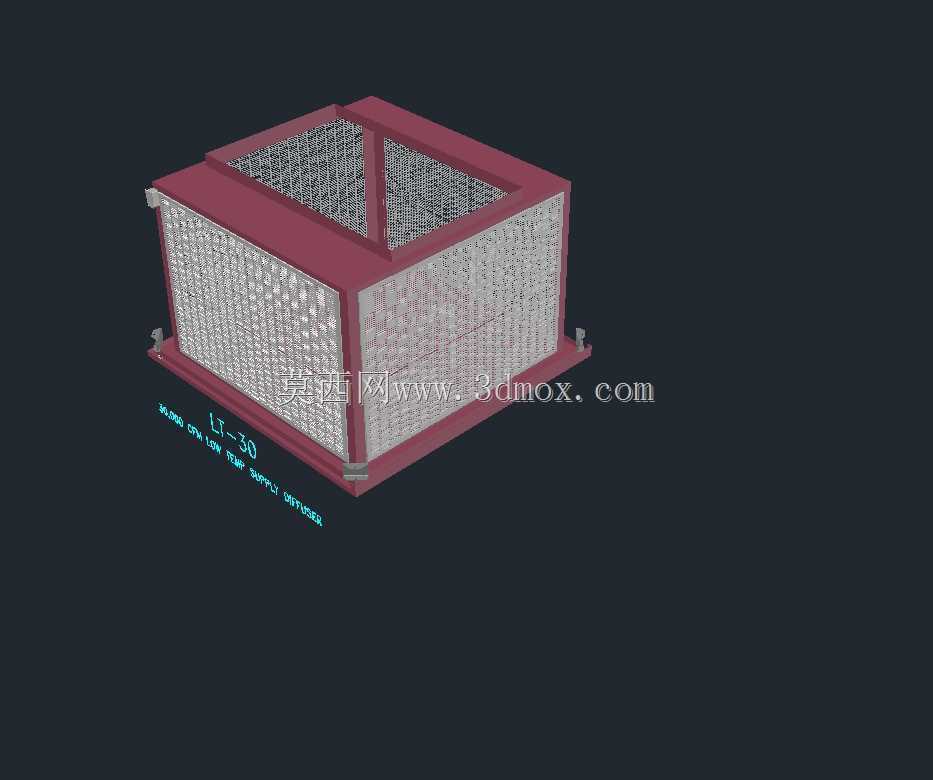

工业屋顶排风进气用框式扩散器结构

在工业厂房的通风系统搭建环节，屋顶排风扩散器是衔接屋面排风路径与外部大气的核心功能部件，这款带特定尺寸进出气口的扩散器，主要适配大跨度生产车间的集中排风需求，可直接对接屋面预留的通风井道，将车间内部聚集的热废气、工艺产生的含尘气流均匀扩散排出，同时避免外部气流倒灌影响车间内部风压平衡。从结构设计来看，整体采用框式承托结构，外部框架做了加厚折边处理，既可以在屋面安装时提供足够的承压面，匹配屋面防水层的压边固定要求，也能对内部的整流网体形成稳定的防护，避免高空坠物、极端天气下的外力冲击损坏内部整流结构。内部的整流网采用多层交错排布的网格结构，气流经过网体时会被打散成多股细流，有效降低排风时的气流啸叫，同时让排出的气流扩散范围更均匀，不会在屋面局部形成强气流扰动影响周边屋面设施。进出气口的尺寸设置完全匹配常规工业通风管道的接驳标准，排气口尺寸适配主排风管道的出口规格，进气口则对应补风路径的接驳尺寸，安装时不需要额外做变径转接，可直接通过法兰螺栓与上下端的通风管道锁紧固定，框架侧边预留的固定支脚带有安装腰型孔，能够适配屋面安装基面的小幅尺寸偏差，降低现场安装的对位难度。设计过程中优先考虑了长期户外使用的结构稳定性，框架的转角位置做了加强筋处理，避免长期受风压、温度形变影响出现焊缝开裂的问题，网体与框架的连接采用嵌入式压边固定，不会出现网体松动脱落的隐患，整体结构没有多余的外露凸起部件，能够减少屋面积灰积水的滞留，降低后期运维清理的工作量。在实际选型应用中，这类扩散器通常配套厂房的整体通风系统使用，安装边界需要匹配屋面预留洞的尺寸，安装时需要在框架底部加装密封胶条，避免雨水顺着安装缝隙渗入车间内部，同时要保证扩散器的出气方向避开屋面的新风取风口，防止排出的废气被重新吸入新风系统。
