多层弧形外凸混凝土框架建筑结构

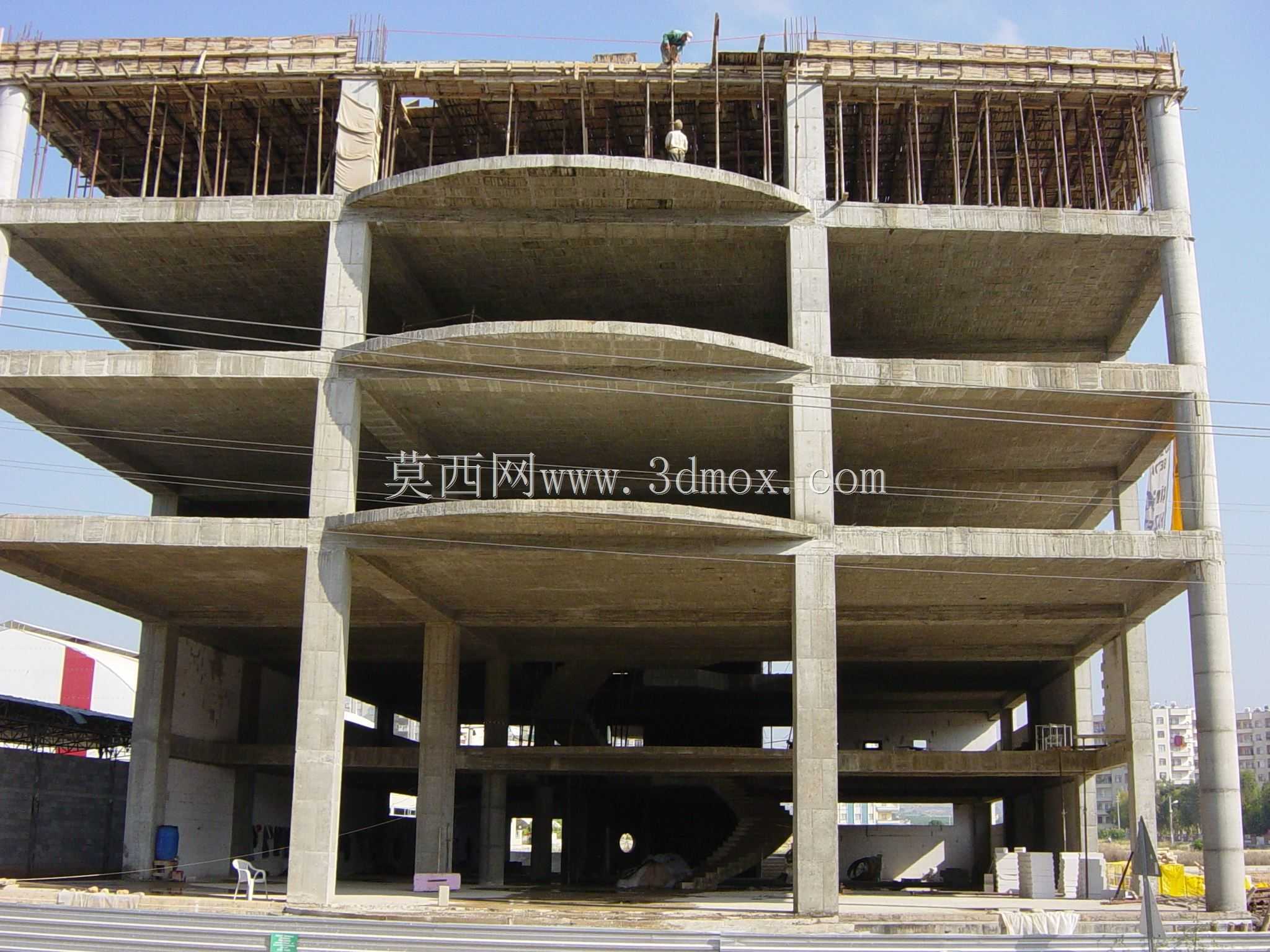

该结构模型还原了多层民用或商用建筑主体施工阶段的现浇混凝土框架形态，核心应用场景集中在建筑施工交底、外立面方案推演、结构受力模拟环节，可帮助施工团队提前梳理梁柱节点的钢筋排布逻辑，也能为外立面装饰施工提供精准的结构边界参考。从实际用途来看，这类带弧形外凸挑板的框架结构，多应用于临街商业建筑、社区配套服务楼的主体设计，外凸的弧形挑板后期可作为阳台、外廊或者设备外置平台使用，相比常规直角挑板，弧形轮廓能弱化建筑生硬的棱角感，提升外立面的流线视觉效果，同时在降雨天气能更好地引导屋面落水沿弧形边缘分散排放，减少局部积水对挑板根部的侵蚀。在功能特性上，模型完整还原了现浇框架的核心受力体系，方形承重柱沿建筑进深与开间方向均匀排布，柱网间距兼顾了室内空间的灵活分隔需求与结构承重冗余，横向主梁与次梁形成的井格受力体系，能将楼板荷载均匀传递至承重柱，再传导至建筑基础，外露的钢筋端头还原了施工阶段的预留接长状态，可直观展示后续二次结构施工、外立面围护结构安装的连接点位。设计思路上，弧形挑板采用变截面处理，靠近梁柱连接位置的板厚更大，向挑板外沿逐渐收薄，在保证挑板抗倾覆能力的前提下，尽可能降低挑板自重对主体框架的附加荷载，同时挑板的弧形曲率经过反复调整，既保证了每层外挑空间的使用净宽，也避免了曲率过小导致的混凝土浇筑成型难度提升。安装边界方面，模型还原的结构主体预留了围护墙体的砌筑基准线，弧形挑板的外沿预留了外立面装饰层的安装厚度空间，承重柱侧面预留的拉结筋点位，可直接匹配后续填充墙的砌筑连接要求，各层楼板的预留孔洞位置也对应了后续管线穿层、楼梯安装的实际需求，结构整体的外轮廓尺寸可直接适配常规城市临街地块的建筑退线要求，无需额外调整柱网布局即可满足规划指标。
