圆形防护栅轴流通风换气设备结构

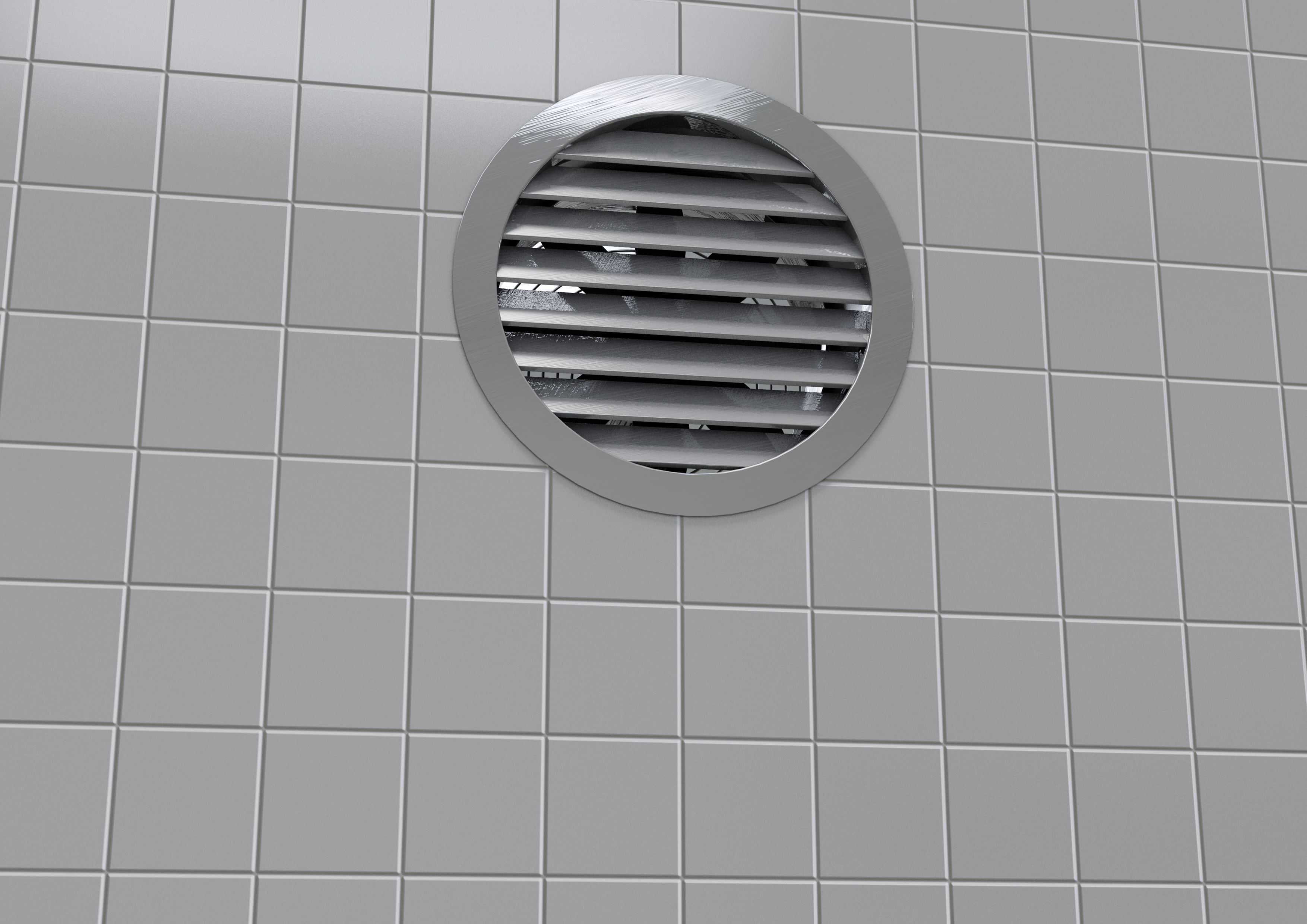

日常做暖通配套结构设计时，这类带圆形防护栅的轴流通风部件是小空间换气排湿场景里的常用选型，很多对防护等级有要求的密闭小隔间、设备舱、卫浴湿区都会用到这类结构。从实际安装场景来看，这类部件多嵌装在墙体预留的圆形开孔内，外露面与墙面齐平，不会额外占用室内或舱内的有效使用空间，圆形的外框结构在墙体开孔施工时也更易做密封处理，减少边角漏风的隐患。前端的格栅防护结构是设计里的核心防护部分，等距排布的横向格栅条既不会过度阻挡气流通过，又能避免异物、较大尺寸的杂物被吸入风机流道，也能防止人员误触内部运转的风轮，格栅的条间距经过合理测算，在保证通流面积的同时满足常规的安全防护要求，圆形外框和格栅做了一体化的过渡衔接，没有突兀的棱角，安装完成后外露面的视觉整体性较好。从功能逻辑上看，这类通风部件主要承担小空间的空气置换作用，针对湿度偏高的区域，持续的定向气流可以带动湿空气排出，避免空间内长期高湿引发的构件锈蚀、霉菌滋生问题，适配的安装场景涵盖小型设备舱的散热换气、民用湿区的排湿通风、小型仓储隔间的空气流通等多个领域。做三维结构设计时，首先要匹配墙体安装的边界尺寸，外框的直径要适配常规的墙体预留开孔尺寸，安装边的宽度要足够覆盖开孔边缘的施工误差，保证安装后可以完全遮挡开孔缝隙，不需要额外做装饰收边。内部的风轮与风道结构做了同轴度优化，运转时的气流沿轴向直吹，风道内没有多余的扰流结构，能减少不必要的风阻损失，提升换气效率。格栅条的截面做了微小的倾角设计，既可以引导气流按预设方向流出，又能避免外部的雨水、溅水顺着格栅倒灌进室内或舱内。安装结构上，外框背部预留了适配紧固件的安装位，可以直接通过膨胀螺丝或者自攻螺丝固定在墙体基层上，不需要额外的复杂安装支架，现场施工的适配性很强。做这类部件的建模时，要重点关注圆形外框的圆度公差、格栅条的间距一致性，以及安装位的位置精度，避免实际生产安装时出现外框无法嵌入开孔、格栅条间距不均影响防护效果、安装位错位无法固定的问题，同时要兼顾结构强度，外框和格栅的壁厚要满足长期使用的抗形变要求，不会因为长期气流冲击或者轻微外力碰撞出现变形。
